Реферат

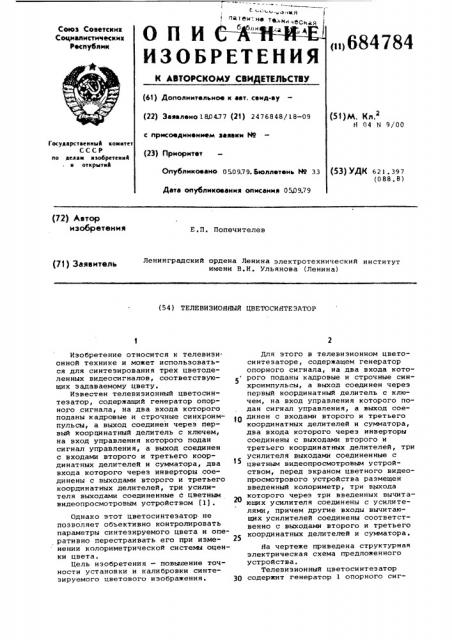

ОПИС вЂ” Х

Союв Советскик

Социалистических

Реслублик

<>684784

ИЗОБРЕТ

К АВТОРСКОМУ СВИ (61) Дополиительмое к ает. (22) Эавалеио180477 (21) с присоединением заявки Но (23) Приоритет

Опубликовано 050979

Дата опубликования oil (51)М. Кл.2

Н 04 N 9/00

Государстаенный комнтет

СССР

Ilo делам нзобретеннй н открытий (53) УДК ez1. зэ7 (088. 8) (72) Автор изобретения

Е.П. Попечителев

Ленинградский ордена Ленина электротехнический институт имени В.И. Ульянова (Ленина) (11) Заявитель (54) ТЕЛЕВИЗИОННЫЙ ЦВЕТОСИНТЕЗАТОР

15

Изобретение относится к телевизионной технике и может использоваться для синтезирования трех цветоделенных видеосигналов, соответствующих задаваемому цвету.

Известен телевизионный цветосинтезатор, содержащий генератор опорноГо сигнала, на два входа которого поданы кадровые и строчные синхроимпульсы, а выход соединен через первый координатный делитель с ключем, на вход управления которого подан сигнал управления, а выход соединен с входами второго и третьего координатных делителей и сумматора, два входа которого через инверторы соединены с выходами второго и третьего координатных делителей, три усилителя выходами соединенные с цветным видеопросмотровым устройством (1).

Однако этот цветосинтезатор не позволяет объективно контролировать параметры синтезируемого цвета и оперативно перестраивать его при изме- 25 ненни колориметрической системы оценки цвета.

Цель изобретения — повышение точности установки и калибровки синтезируемого цветового изображения.

Для этого в телевизионном цветосинтезаторе, содержащем генератор опорного сигнала, на два входа которого поданы кадровые и строчные синхроимпульсы, а выход соединен через первый координатный делитель с ключем, на вход управления которого подан сигнал управления, а выход соединен с входами второго и третьего координатных делителей и сумматора, два входа которого через инверторы соединены с выходами второго и третьего координатных делителей, три усилителя выходами соединенные с цветным видеопросмотровым устройством, перед экраном цветного видеопросмотрового устройства размещен введенный колориметр, три вь хода которого через три введенных вычитающих усилителя соединены с усилителями, причем другие входы вычитающих усилителей соединены соответственно с выходами второго и третьего координатных делителей и сумматора.

На чертеже приведена структурная электрическая схема предложенного устройства.

Телевизионный цветосинтезатор содержит генератор 1 опорного сиг684784 повышения точности установки и калибровки синтазируемого цветового изображения, перед экраном цветного видеопросмотрового устройства размещен введенный колориметр, три выхода которого через три введенных вычитающих усилителя соединены с усилителями, причем другие входы вычитающих усилителей соединены соответственно с выходами второго и третьего его координатных делителей и сумматора.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 508965, кл. Я 04 N 9/00, 1975. нала, первый координатный делитель 2, ключ 3, второй и третий координатные делители 4 и 5, сумматор 6, инверторы 7 и 8, три усилителя 9-11, цветное видеопросмотровое устройство 12, колориметр 13, три вычитающих усилителя 14-16. 5

Генератор 1, координат ный дели1тель 2, ключ 3, координатные делители 4 и 5, сумматор 6 и инверторы

7 и 8 образуют электронный генератор

17 цветоделенных сигналов.

Телевизионный цветосинтеэатор работает следующим образом.

Генератор 1 опорного напряжения вырабатывает напряжение, в которое замешиваются синхроимпульсы кадровые и строчные. Это напряжение поступает на координатный делитель 2, коэффициент деления которого определяет модуль синтезируемого цвета. Яапряже. ние с координатного делителя 2 через ключ 3 поступает на сумматор 6 и координатные делители 4 и 5, видеосигналы с которых поступают на сумматор

6 через инверторы 7 и 8. Яапряжения с координатных делителей 4 и 5 и сум- 28 матора 6 подаются на вычитающие усилители 14-16. На вторые входы вычитающих усилителей 14-16 поступают цветоделенные сигналы, измеренные колориметром 13 и соответствующие в действительности синтезируемому цвету на экране цветного видеопросмотрового устройства 12.

Колориметр 13 связан с экраном цветного видеопросмотрового устройства 12.оптически. Приемники калориметра 13, анализируя свечение экрана, преобразуют излучение экрана и три цветоделенных сигнала. Разность сигналов, формируемых электронным генератором 17 и колориметром 13, определяется с помощью вычитающих усилителей 14-16 и подается через соответствующие усилители 9, 10, 11 на модуляторы цветного видеопросмотрового устройсва 12. 45

Таким образом, при включении в функциональную схему цветосинтеэатора колориметра 13 обеспечивается обратная связь по цвету, т.е. на экране синтезируется такой цвет, 50 цветоделенные сигналы которого соответствуют устанавливаемм в электронном генераторе 17 цветоделенных сигналов.

В свою очередь, выбор генератора

1 .опорного напряжения и координатных делителей 2, 4 и 5 определяет некоторую колориметрнческую систему оценки цвета. Иэменение колориметрической системы, а также замена кннескопа цветного видеопросмотрового устройства 12 или временная нестабильность электрических и спектральных характеристик используемого образца кинескопа автоматически корректируется при формировании цветоделенных сигналов, подаваемых на модуляторы цветного видеопросмотрового устройства 12.

Э

С помощью сигнала управления, подаваемого на ключ 3, производится окрашивание не всего иэображения, а только его части, или можно окрашивать участки изображения в разные цвета. Так как выходные сигналы колориметра 13 формируются в соответствие с развертками электронного луча кинескопа, то коррекция цветоделенных сигналов осуществляется по всему экрану, для участков разного цвета.

Формула изобретения

Телевизионный цветосинтеэатор, содержащий генератор опорного сигнала, на два входа которого поданы кадровые и строчные синхроимпульсы, а выход соединен через первый координатный делитель с ключем, на вход управления которого подан сигнал управления, а выход соединен с входами второго и третьего координат» ных делителей и сумматора, два входа которого через инверторы соединены с выходами второго и третьего координатных делителей, три усилителя выходами соединенные с цветньэя видеопросмотровым устройством отличающийся тем,что, с целью

684784

Заказ 5308/56 а а Р 1

Филиал ППП Патент, г. Ужгород, ул. Проектная,4

Составитель A. Сагадиев

Редактор И. Марковская Техред И .Астапош Корректор С . Патрушева

Тираж 775 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Иосква Ж-35 Ра ская наб. д. 4 5
