Реферат

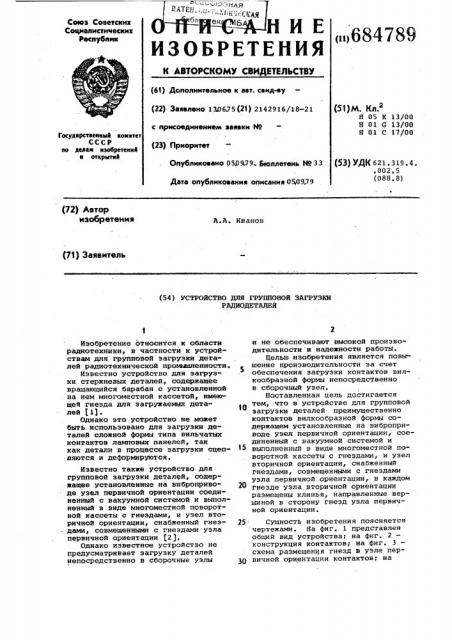

Союз Советских

Социалистических

Республик

И- Г Н И Е

ИЗОБРЕТЕНИЯ

К АВТОУСт(ОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву (22) Заявлеио 130675 (2! ) 2142916/18-21 с присоедииеиием заявки М (23) Приоритет

Опубликовано 050%79. Беоллетень Ио 33

Дата опубликования описания 0509,79 (u>684789 (51)М. К,,2

Н 05 К 13/00

Н 01 G 13/00

Н 01 С 17/00

Госуаарствевкый кокнтет

СССР во дмаи кзобретенмй к открытой (53) УДК 621. 319.4. .002.5 (088 ° 8) (72) Автор изобретения

A.A. Иванов (7т) Звявитель (54) УСТРОИСТВО ДЛЯ ГРУППОВОИ ЗАГРУЗЕИ

РАДИОДЕТАЛЕИ

Изобретение относится к области радиотехники, в частности к устройствам для групповой загрузки деталей радиотехнической промышленности.

Известно устройство для загрузки стержневых деталей, содержащее вращающийся барабан с установленной на нем многоместной кассетой, имеющей гнезда для загружаемых деталей 11).

Однако зто устройство не может быть использовано для загрузки деталей сложной формы типа вильчатых контактов ламповых панелей, так как детали в процессе загрузки сцепляются и деформируются.

Известно также устройство для групповой загрузки деталей, содержащее установленные на виброприводе узел первичной ориентации соединенный с вакуумной системой и выполненный в виде многоместной поворотной кассеты с гнездами, и узел вторичной ориентации, снабженный гнез- дами, совмещенными с гнездами узла первичной ориентации (2).

Однако известное устройство не предусматривает загрузку деталей непосредственно в сборочные узлы и не обеспечивают высокой производительности и надежности работы.

Целью изобретения является повышение производительности за счет обеспечения загрузки контактов .вилкообразной формы непосредственно в сборочный узел.

Поставленная цель достигается тем, что в устройстве для групповой загрузки деталей преимущественно контактов вилкообраэной формы содержащем установленные иа виброприводе узел первичной ориентации, соединенный с вакуумной системой и выполненный в виде многоместной по.воротной кассеты с гнездами, и узел вторичной ориентации, снабженный гнездами, совмещенными с гнездами узла первичной ориентации, в каждом гнезде узла вторичной ориентации размещены клинья, направленные вершиной в сторону гнезд узла первичной ориентации.

25 Сущность изобретения поясняется чертежами. Яа фиг. l представлен общий вид устройства; на фиг. 2— конструкция контактов; на фиг. 3— схема размещения гнезд в узле пер30 вичной ориентации контактов; на

684789 фиг. 4 — схема размещения гнезд в узле вторичной ориентации контактов относительно пазов в ламповой пане ли; на фиг. 5 — схема узла первичной ориентации.

Устройство состоит из узла первичной 1 и вторичной 2 ориентации контактов 3, сборника 4, съемной кассеты 5 с ламповыми панелями 6, установленных на виброприводе 7, Узел первичной ориентации 1 соединен с вакуумной системой и выполнен в виде многоместной поворотной кассеты с гнездами 8, расположенными перпендикулярно павам 9 ламповой панели 6. Каждое гнездо 8 соединено с сквозными отверстиями 10.

Узел вторичной ориентации 2 снабжен гнездами 11, совмещенными с гнездами 8 узла первичной ориентации 1 и имеющими расположенные в верхней части клинья 12, направленные вершинами в сторону гнезд узла первичной ориентации l. Сборник 4 включает систему каналов 13, совмещенных в верхней части с гнездами 11 узла вторичной ориентации 2, а в нижней— с пазами ламповых панелей 6.

Устройство работает следующим образом.

Контакты 3 засыпаются s емкость узла первичной ориентации 1, включаются вибропривод 7. и вакуум. Под действием вибрации контакты распределяются по всей поверхности кассеты и западают в гнезда 8.. Запавшие в гнезда контакты 3 удерживаются там за счет вакуума. После заполнения гнезд 8 вакуум отключается и контакты 3 падают в гнезда 11 узла вторичной ориентации 2, где благодаря наличию клиньев 12 ориентируются однозначно вилкой вверх путем провала хвостовой части вниз. Окончательно сориентированные контакты

3 под действием веса и вибрации попадают в каналы 13 сборника 4 и затем в пазы 9 ламповых панелей 6. 3атем вновь включается вакуум и многоместная поворотная кассета с помощью

5 специального привода поворачивается вокруг оси 14 на 180. При этом лишние детали из емкости сбрасываются в тару, а детали, запавшие в гнезда

8, удерживаются в них эа счет вакуума. После этого с помощью толкателя 15 кассета по направляющим 16 возвращается в исходное положение.

Формула изобретения

Устройство для групповой загрузки радиодеталей, преимущественно контактов вилкообраэной формы, содержащее установленные на виброприводе узел первичной ориентации, соединенный с вакуумной системой и выполненный в виде многоместной поворотной кассеты с гнездами, и узел вторичной ориентации, снабженный гнездами, совмещенными с гнездами узла первичной ориентации, î тл и ч а ю щ е.е с я тем, что, с целью повышения производительности за счет обеспечения загрузки контактов вилкОобразной формы, в каждом гнезде узла вторичной ориентации размещены клинья, направленные вершиной в сторону гнезд узла первичной ориентации.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 404606, кл. В 23 С 7/02, 1973.

40 2. Авторское свидетельство СССР

У 655096, 1979.
