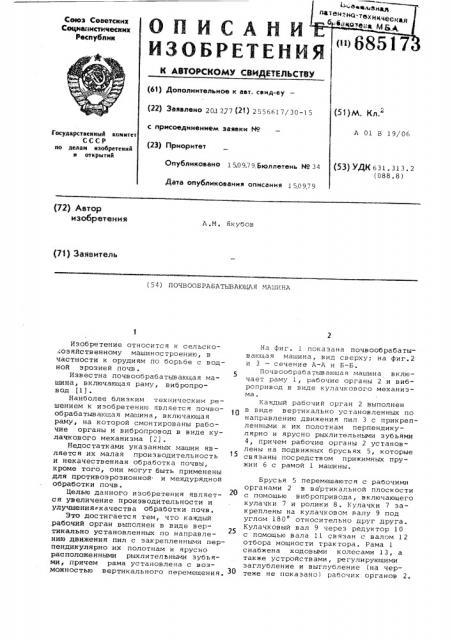

Реферат



(63) Дополнительное к авт. сеид-еу (22) Заявлено 20л 277 (2t) 2 56617/30 — 15 с присоединеиием заявки М (23) Приоритет

Опубликовано 15 09,79,Бюллетень М

Дата опубликования описания 1509,7

Государственный ноинтет

СССР оо делам нзобретений н открытий (72) Автор изобретеиия

А.М. Якубов (73) Заявитель (54) ПОЧБООБРАБАТЫВАЮЩАЯ МАШИНА

Изобретение относится к сельско.созяйственному машинос — ðîåíèþ,,в частности к орудиям по борьбе с водной эрозией почв.

Известна почвообрабатывающая машина, включающая раму, вибропровод (12.

Наиболее близким техническим решением к изобретению является почвообрабатывающая машина, включающая раму, на которой смонтированы рабочие органы и вибропровод в виде кулачкового механизма (2).

Недостатками указанных машин яв— ляется их малая производительность и некачественная обработка почвы, кроме того, они могут быть применены для противоэрозионной и междурядной обработки почв.

Целью данного изобретения является увеличение производительности и улучшения качества обработки почв.

Это достигается тем, ч-.î каждый рабочий орган выполнен в виде вертикально установленных по направлению движения пил с закрепленными перпендикулярно их полотнам и ярусно расположенными рыхлительными зубьями, причем рама установлена с возможностью вертикального перемещения. ЗО

На фиг. 1 показана почвообрабатывающая машина, вид сверху; на фиг.2 и 3 — сечение А-A и Б-Б.

Почвообрабатывающая машина включает раму 1, рабочие органы 2 и вибропривод в виде кулачкового механизма.

Каждый рабочий орган 2 выполнен в виде вертикально установленных по направлению движения пил 3 с прикрепленными к их полотнам перпендикулярно и ярусно рыхлительными зубьями

4, причем рабочие органы 2 установлены на подвижных брусьях 5, которые связаны посредством прижимных пружин 6 с рамой 1 машины.

Брусья 5 перемещаются с рабочими органами 2 в вертикальной плоскости с помощью виброприв ода, включающего кулачки 7 и ролики 8. Кулачки 7 закреплены на кулачковом валу 9 под углом 1BO относительно друг друга.

Кулачковый вал 9 через редуктор 10 с помощью вала 11 связан с валом 12 отбора мощности трактора. Рама 1 снабжена ходовыми колесами 13, а также ус тройс тв ами, ре гули рующими заглубление и выглубление (на чертеже не показана) рабочих органов 2.

68 5173

Почвообрабатывающая машина может быть использована как в прицепном, так и в навесном вариантах.

Почвообрабатывающая машина работает следующим образом.

При движении почвообрабатывающей машины и заглубленных в почву рабочих органов 2 производится обработка почвы, при этом рама 1 и рабочие органы 2 поступательно перемещаются в вертикальной плоскости от кулачкового вала 9, который приводится во вращение валом 11 через редуктор 10 от вала 12 отбора мощности трактора, при этом кулачком 7 и роликом 8 производится опускание рабочих органов 2 в вертикальной плоскости, а их подъем — под действием сжатых пружин 6.

Номинальная величина хода рабочих органов 2 при возвратно-поступательном движении составляет порядка величины шага почворежущих зубьев.

Такое конструктивное выполнение почвообрабатывающей машины позволяет снизить металлоемкость, уменьшить тяговую силу для продвижения орудия в рабочем положении, повысить надежность работы.

Формула изобретения

Почвообрабатывающая машина, включающая раму, на которой смонтированы рабочие органы и вибропривод в виде кулачкового механизма, о т л и ч а ю щ а я с я тем, что, с целью увеличения производительности и улучшения качества обработки почвы, каждый рабочий орган выполнен в виде вертикально установленных пил с закрепленными перпендикулярно их полотнам и ярусно расположенными рыхлительными зубьями, причем рама установлена с возможностью вертикального перемещения.

Источники информации, принятые во внимание при экспертизе

1. Патент ФРГ 9833872, кл.4 5а 19/06, 1952.

2. Патент Англии М107438, кл. A 1 В, 1967 (прототип).

68 5173

Составитель В. Майков

Техред М.Петко Корректор О. Билак

Редактор Г. Мозжечкова

Заказ 5328/1

Тираж 7 55

ЦНИИПИ Государственного комитета СССР и э делам и зоб ре тек ий и отк рытий

113035, Москва, XK-35, Раушская наб., д. 4/5

Подписное

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
