Реферат

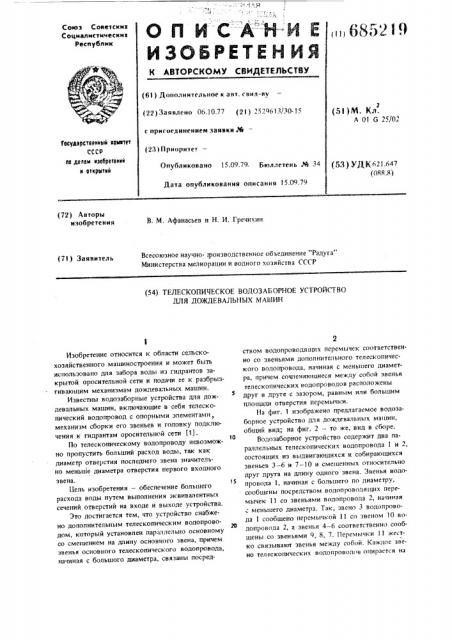

3 . Я

О П И C А -И-И Е

ИЗОБРЕТЕНИЯ

Союз Советскмк

Соцмалмстмческмк

Реслублмк (э< 521!) К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву (5 l ) M. Кл.

А 01 6 25/02 (22) Заявлено 06.10.77 (21) 2529613/30-15 с присоединением заявки Ж—

Государственный квинтет

СССР ее делам изобретений и открытий (28)Приоритет

ОпУбликовано 15.09.79- Бюллетень кЬ 34

Дата опубликования описания 15,09.79 (5З ) УД К 621.647 (088.8) (72) Авторы изобретения

В. М. Афанасьев и Н. И. Гречихин

Всесоюзное научно- троиэводственное объединение "Радуга"

Министерства мелиорации и водного хозяйства СССР (71) Заявитель (54) ТЕЛЕСКОПИЧЕСКОЕ ВОДОЗАБОРНОЕ УСТРОЙСТВО

ДЛЯ ДОЖДЕВАЛЬНЫХ МАШИН

Изобретение относится к области сельскохозяйственного машиностроения и может быть использовано для забора воды иэ гидрантов закрытой оросительной сети и подачи ее к разбрызгиваюшим механизмам дождевальных машин.

Известны водозаборные устройства для дож5 девальных мацптн, включающие в себя телескопический водопровод с опорными элементами, механизм сборки его звеньев и головку подключения к гидрантам оросительной сети (1).

По телескопическому водопроводу невозможно пропустить больший расход воды, так как диаметр отверстия последнего звена значительно меньше диаметра отверстия первого входного звена.

Пель изобретения — обеспечение большего расхода воды путем выполнения эквивалентных сечений отверстий на входе и выходе устройства.

Это достигается тем, что устройство снабжено дополнительным телескопическим водопроводом, который установлен параллельно основному со смегцением на длину основного звена, причем звенья основного телескопического водопровода, начиная с большого диаметра, связаны посредстном водопроводяцвнх перемычек соответственно со звеньями дополтпттельного телескопического водопровода, начиная с меньшего диаметра, причем сочленяю циеся между собой звенья телескопических водопроводов расположены друг в друге с зазором, равным или большим плошади отверстия перемычки.

На фиг. 1 изображено предлагаемое водозаборное устройство для дожпевальных мацшн, общий вид; на фиг. 2 — то же, вид в сборе.

Водозаборное устройство содержит два параллельных телескопических водопровода 1 и 2, состоящих из выдвигающихся и собираю цихся звеньев 3 — 6 и 7 — 10 и смецтенных относительно друг пруга на длину одного звена. Звенья водопровода 1, начиная с большего по диаметру, сообщены посредством водопроводяших перечьтчек 11 со звеньями водопровопа 2, начиная меныцего диаметра. Так, звено 3 водопровода 1 сообщено перемычкой 11 со звеном 10 водопровода 2, а звенья 4 — 6 соответственно сообщены со звеньями 9, 8, 7. Перемычки 11 жестко связывают звенья между собой. Каждое звено телескопических водопроводе в опирается на

6852) ) Форл ут(а изобретения

ЦНИИПИ Заказ 5330/3 Тираж 755 )1одписное

Филиал ПП!1 "Па(ент", г. Ужгород, ул. Проектная, 4

3 опору 12, выполненную в аппе (((»w(. Опоры при сборке входят одна в другую.

))a конце звена 3 водопровода I смонтирована водозаборная головка 13, которую подсое(цгпяют при работе к гидранту закрытой оросительной сети. а конец эв Ha 7 водопровода 2 присоединяется к трубопроводу машины. Ха этом же звене для сборки водопроводов установлена лебедка 14 с тросом 15. конец которого закреплен на звене 3. (0

Звенья водопроводов расположены друг в друге с зазором, равным или большим плошади отверстия перемычки )1, которая равна площади отверстий звеньев 6 и 10.

Упоры )6 фиксируют одно звено в другом, не препятствуя прохождению воды.

Водозаборное устройство работает слепую((шм (зб) азом.

Водозаборное устройство устанавливают параллелыго к линии гидрантов и прикрепляют зве- 20 но 7 водопровода 2 к трубопроводу машины, а водозаборную головку !3 присоединяют к гидранту оросительной сети. Вода по звеньям 3, 4, 10, 5; 9, 6, 8 и 7 поступает в трубопровод ма(зп(ны, которая начинает движение по фронту к 25 следуюгцему гидранту, растягивая за собой телескопические водопроводы 1 и 2 на расстояние, равное расстоянию между гидрантами. Далее машину останавливают, водозаборную головку

13 отсоединяют от гидранта и лебедкой 14 соби- 30 реют устройство в пакет до подхода водозаборной головки к следующему гидранту. После этого процесс повторяется.

В(пчо(п(е(л(е эквивад(((T((((h равных сечений отверстий на входе и вы,оде водозаборного устро((тва обесllt".(((((æò оо:(ь(пои расход воды и снижает неппопэво:(ите ((((((e гидравлические и (терн в нем, 1. Водозаборное устройство для дождеваль((»(h мап(ин, вкнн(чаю(цее в себя телескопический водопровод с опорными элементами, механизм сборки его звеньев и головку подключения к гидрантам оросительной сети, о т л и ч аю ш е е с я тем, (To, c целью обеспечения .большего расхода воды путел выполнения эквивалентнь(х сечений отверстий на входе и выходе устройства, оно снабжено дополнительным телескопическим водопроводом, который установлен параллельно основномх со смешением на длину одного звена, причем звенья основного телескопического водопровода, начиная с большего диаметра, связаны посредством водопроводяших перемычек соответственно со звеньями дополнительного телескопического водопровода, начиная с меньшего диаметра.

2. Устройство по. п. ), о т л и ч а ю ш ее с я тем, что соч(еняи(шиеся между собой звенья телескопических водопроводов расположены прут в друге с зазором, равным или больнтим площади отверстия перемычки.

Источники информации, принятые во внимание при экспертизе

). Патент (. )))А N 3255068, кл. 239 — 212, 1977. (протогип).
