Реферат



уф, а чА%»

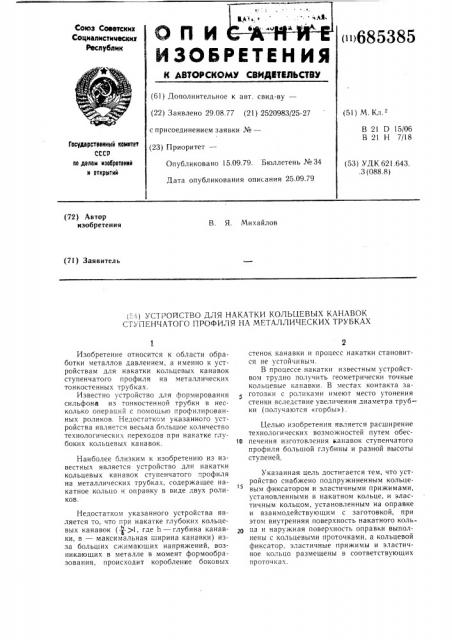

Союз Советских

Социалистичвсмих

Республик

ОП И и 685385

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДИТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 29.08.77 (21) 2520983/25-27 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

В 21 D 15/06

В 21 Н 7/18

Госудоретоеиинв ноинтет

СССР оо делам изобретений н открытий

Опубликовано 15.09.79. Бюллетень № 34

Дата опубликования описания 25.09.79 (53) УДК 621.643..3 (088.8) (72) Автор изобретения

В. Я. Михайлов (71) Заявитель, :": -) УСТРОЙСТВО ДЛЯ НАКАТКИ КОЛЬЦЕВЫХ КАНАВОК

СТУПЕНЧАТОГО ПРОФИЛЯ НА МЕТАЛЛИЧЕСКИХ ТРУБКАХ

Изобретение относится к области обработки металлов давлением, а именно к устройствам для накатки кольцевых канавок ступенчатого профиля на металлических тонкостенных трубках.

Известно устройство для формирования сильфона из тонкостенной трубки в несколько операций с помощью профилированных роликов. Недостатком указанного устройства является весьма большое количество технологических переходов при накатке глубоких кольцевых канавок.

Наиболее близким к изобретению из известных является устройство для накатки кольцевых канавок сту пенчатого профиля на металлических трубках, содержащее накатное кольцо ч оправку в виде двух роликов.

Недостатком указанного устройства является то, что при накатке глубоких кольцевых канавок (- ->1, где h — глубина канавки, в — максимальная ширина канавки) изза больших сжимающих напряжений, возникающих в металле в момент формообразования, происходит коробление боковых стенок канавки и процесс накатки становится не устойчивым.

В процессе накатки известным устройством трудно получить геометрически точные кольцевые канавки. В местах контакта заготовки с роликами имеют место утонения стенки вследствие увеличения диаметра трубки (получаются «горбы») .

Целью изобретения является расширение технологических возможностей путем обес10 печения изготовления канавок ступенчатого профиля большой глубины и разной высоты ступеней.

Указанная цель достигается тем, что устройство снабжено подпружиненным кольцевым фиксатором и эластичными прижимами, установленными в накатном кольце, и эластичным кольцом, установленным на оправке и взаимодействующим с заготовкой, при этом внутренняя поверхность накатного кольца и наружная поверхность оправки выполнены с кольцевыми проточками, а кольцевой фиксатор, эластичные прижимы и эластичное кольцо размещены в соответствующих проточках., б85385

Формула изобретения г

Такое выполнение устройства обеспечивает стабильность процесса накатки, возможность образования ступенчатого профиля большей глубины при равномерной толщине стенки.

Поджатие заготовки способствует усилению активного действия сил трения на контакте заготовка — ролик, заготовка— накатное кольцо. Это приводит к уменьшению и более благоприятному распределению напряжений в заготовке и к изменению величины и характера деформации стенок накатываемых канавок.

На схеме представлено устройство для накатки кольцевых канавок ступенчатого профиля на металлических трубках.

Инструмент для накатки состоит из кольца 1, установленного во внутреннюю обойму, шарикоподшипника 2, закрепленного в корпусе державки 3, эластичных прижимов 4 и фиксатора 5, установленного на пружинах 6, эластичного кольца 7, расположенного в пазу оправки 8.

Накатка кольцевых канавок ступенчатого профиля на предлагаемом устройстве осуществляется следующим образом.

Кольцо 1 с помощью державки 3 закрепляется в суппорте токарного станка, на оправку 8, расположенную внутри кольца и закрепленную в патроне токарного станка, устанавливается тонкостенная трубка заготовка 9 с накатанными кольцевыми канавками плоского профиля. Свободный конец оправки фиксируется центром задней бабки токарного станка, при вращении оправки 8 кольцо 1, перемещаясь перпендикулярно оси трубки — заготовки 9 и вращаясь за счет трения между оправкой 8 и заготовкой, формует кольцевую канавку.

Образование ступенчатого профиля каг навки происходит за счет деформации боковой стенки и цилиндрической части трубки. Наличие эластичных прижимов 4, подпружиненного фиксатора 5 и эластичных колец 7 исключает смятие и коробление меS талла при накатке, так как обеспечивает жесткую фиксацию стенок канавки в течение всего процесса формирования ступенчатого профиля.

Предлагаемое устройство может найти применение в машиностроительной промышленности и приборостроении при изготовлении сильфонов, компрессоров, гофрированных труб.

l. Устройство для накатки кольцевых канавок ступенчатого профиля на металлических трубках, содержащее накатное кольцо и оправку, отличающееся тем, что, целью расширения технологических возможностей путем обеспечения изготовления канавок ступенчатого профиля большой глубины и разной высоты ступеней, оно снабжено подпружиненным кольцевым фиксатором и эластичными прижимами, установленными в накатном кольце, и взаимодействующими с заготовкой. зо 2. Устройство по п. 1, отличающееся тем, что внутренняя поверхность накатного кольца и наружная поверхность оправки выполнены с кольцевыми проточками, а кольцевой фиксатор, эластичные прижимы и эластичное кольцо размещены в соответствующих проточках.
