Способ приготовления керамической суспензии

Способ приготовления керамической суспензии

Иллюстрации

Показать все

Реферат

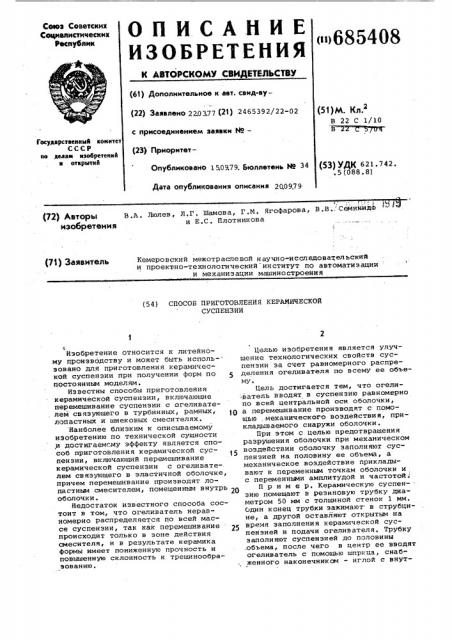

Союз Советских

Сецивлистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

«i>685408 (61} Дополнительное к авт. свид-ву— (22} Заявлено 220З77 (21} 2465392/22-02 с присоединением заявки Нов (23} Приоритет(51)М. Кл.

В 22 С 1/10

В У У д

Государственный комитет

СССР оо делам изобретений и открытий

{53) УДК 621.742. .5(088.8) Опубликовано 1509,79. Бюллетень М З4

Дата опубликования описания 200979

1 еъ)

В.A. Люлев, Л.Г. Шамова, Г,М. Ягофарова, В. В .. СеминидЬ и Е.С. Плотникова (72) Авторы изобретения

Кемеровский межотраслевой научно-исслЕдовательский и проектно-технологический институт по автоматизации и механизации машиностроения (71) Заявитель (54) СПОСОБ ПРИГОТОВЛЕНИЯ КЕРАМИЧЕСКОЙ

СУСПЕНЗИИ

Изобретение относится к литейному производству и может быть исполь- зовано для приготовления керамической суспенэии при получении форм по постоянным моделям.

Известны способы приготовления керамической суспензии, включающие перемешивание суспенэии с огеливателем связующего в турбинных, рамных, лопастных и шнековых смесителях. Наиболее близким к описываемому изобретению по технической сущности ,и достигаемому эффекту является способ приготовления керамической суспензии, включающий перемешивание керамической суспензии с огеливате-. лем связующего в эластичной оболочке, причем перемешивание производят лопастным смесителем, помещенным внутрь оболочки.

Недостаток известного способа состоит в том, что огеливатель неравномерно распределяется по всей массе суспенэии, так как перемешивание происходит только в зоне действия смесителя, и в результате керамика формы имеет пониженную прочность и повышенную склонность к трешинообраэованию.

Целью изобретения является улучшение технологических свойств суспенэии эа счет равномерного распределения огеливателя по всему ее объему °

Цель достигается тем, что огели -ватель вводят в суспенэию равномерно по всей центральной оси оболочки, 1g а перемешивание производят с помощью .механического воздействия, прикладываемого снаружи оболочки.

При этом с целью предотвращения разрушения оболочки при механическом воздействии оболочку заполняют суспенэией на половину ее объема, а механическое воздействие прикладывают к переменньм точкам оболочки и с переменныли амплитудой и частотой.

Пример. Керамическую суспен- . зию помещают в резиновую трубку диаметром 50 мм с толщиной стенок 1 мм, Один конец трубки зажимают в струбцине, а другой оставляют открытым на время заполнения керамической суспенэией и подачи огеливателя. Трубку заполняют суспенэией до половины .объема, после чего в центр ее вводят огеливатель с помощью шприца, снабженного наконечником — иглой с внут685408 ки, прикладывают механическое воздействие с помошью приспособления, выполненного в виде коромысла, снабженного ребрами. Механическое воздействие прикладывают с переменными частотой и амплитудой, одновременно перемещая указанное устройство вдоль трубки.

Результаты испытаний образцов, изготовленных иэ керамической смеси, приготовленной с применением предлагаемого (1) и известного (II) способов, приведены в таблице.

1-2 балла — хорошая; 3 балла уцовлетворительная; 4-5 баллов неприемлемая. щенного в суспензию, и обеспечивается стабильность температуры смеси.

Реализация предлагаемого способа приготовления керамической суспенэии позволяет повысить эффективность этой операции и дает возможность автоматизировать ее, Формула изобретения

1. Способ приготовления керамической суспензии, включающий перемешивание керамической суспенэии с огеливателем связующего в эластичной оболочке., о т л и ч а ю ш и и с я тем, что, с целью улучшения технологических свойств суспензии эа счет ренним сечением 3 мм. Наконечник шприца вводят на всю длину трубки и, постепенно вынимая шприц, выдавливают огеливатель. В качестве огеливателя связуюшего применяют 40%-ный раствор триэтаноламина в воде(40вес.%) 5 триэт анол амин а; 50 вес.% ди стиллированной воды и 10 вес.% аммиака) .

Для осушествления перемешивания второй конец трубки зажимают в струб 0 .цине, трубку опирают на плоскость, а сверху перпендикулярно к оси труб9., 73

11р7

13,9

14,6

6,57

6,.9

7., 65

9,98

l0. 0

11., 8

13,3

15,3

Средняя прочность 10,96

6,81

8,25

8,12

6 47

7., 26

5,444

11,0

9,46

4,85

8,51

l1 9

7,76

Средняя прочность 7,98

Как видно из таблицы, керамика, п) иготовленная предлагаемым способом, отличается повышенной прочностью и пониженной склонностью к трещинообраэованию, а следовательно, обеспечивает хорошее качество..отливок (по сравнению с керамикой, изготовленной известным способом). Повышение качества керамики объясняется тем, что керамическая суспензия хорошо перемешивается с огеливателем свяэуюшего во всем объеме и равномерно отверждается. Кроме того, при приготовлении керамической суспенэии по описываемому способу снижается количество воздуха, заме2

1

3

2

l

1

2

3

1

4

Прочность на изгиб проверяют на разрывной машине

РМ-3 после прокалки образцов.

Склонность к трешинообразованию определяют по классифи-. катору, состоящему из пяти классов:

685408

Составитель Ю. амулетов

Редактор Н, Корченко Техред N.êåëåìåø Корректор Е.Лукач

Заказ 5359/14 Тираж 945 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035р Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. ужгород, ул. Проектная, 4 равномерного распределения огеливателя по всему объему, огеливатель вводят в суспензию равномерно по всей центральной оси оболочки, а перемешивание производят с помощью механического воздействия, прикладываемого снаружи-оболочки, 2. Способ по п. 1 о т л и ч а юшийся тем, что, с целью предотвращения разрушения оболочки при механическом воздействии, оболочку заполняют суспензией на половину ее объема.

3. Способ по и. 1, о т л и ч а ю5 ta и и с я тем, что механическое воздействие прикладывают к переменным точкам оболочки и с переменными амплитудой и частотой.
