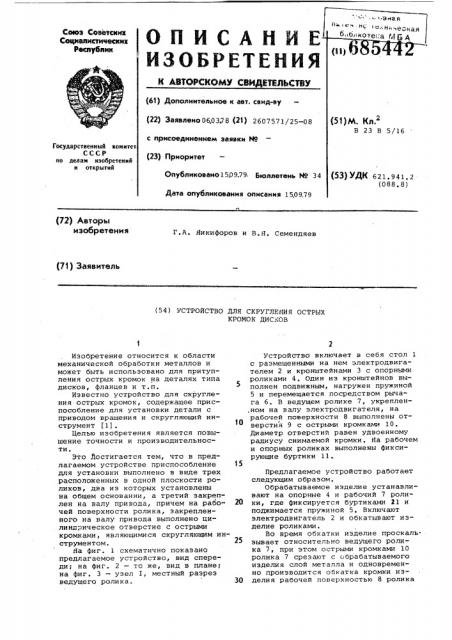

Союз Советских

Социалистических

РЕСПУблик (61) Дополнительное к авт. саид-ву (22) Заявлено 060378 (21) 2607571/25-08

С ПРИСОЕДИИЕИИЕМ ЗаЯВКИ Hо (23) Приоритет

Государственный комитет

СССР по делан изобретений и открытий тублиноseH©150979 Бюллетень Мо 34

Дата опубликования описания 1509.79 (72) Авторы изобретения

Г. A. Никифоров и В. Н. Семендяев (54) УСТРОЙСТВО ДЛЯ СКРУГЛЕНИЯ ОСТРЫХ

КРОМОК ДИСКОВ

Изобретение относится к области механической обработки металлов и может быть использовано для притупления острых кромок на деталях типа дисков, фланцев и т.п.

Известно устройство для скругления острых кромок, содержащее приспособление для установки детали с приводом вращения и скругляющий инструмент (1).

Целью изобретения является повышение точности и производительности.

Это Достигается тем, что в предлагаемом устройстве приспособление 15 для установки выполнено в виде трех расположенных в одной плоскости роликов, два из которых установлены на общем основании, а третий закреплен на валу привода, причем íà ра6о- 20 чей поверхности ролика, закрепленного на валу привода выполнено цилиндрическое отверстие с острыми кромками, являющимися скругляющим инструментом.

На фиг. 1 схематично показано предлагаемое устройство, вид спереди; на фиг. 2 — то же, вид в плане; на фиг. 3 — узел I, местный разрез ведущего ролика. 30

Устройство включает в себя стол 1 с размещенными на нем электродвигателем 2 и кронштейнами 3 с опорными роликами 4. Один иэ кронштейнов выполнен подвижным, нагружен пружиной

5 и перемещается посредством рычага 6. В ведущем ролике 7, укрепленном на валу электродвигателя, на рабочей поверхности 8 выполнены отверстия 9 с острыми кромками 10.

Диаметр отверстий равен удвоенному радиусу снимаемой кромки. На рабочем и опорных роликах выполнены фиксирующие буртики 11.

Предлагаемое устройство работает следующим образом.

Обрабатываемое изделие устанавливают на опорные 4 и рабочий 7 ролики, где фиксируется буртиками 21 и поджимается пружиной 5, Включают электродвигатель 2 и обкатывают иэделие роликами.

Во время обкатки изделие проскальзывает относительно ведущего ролика 7, при этом острыми кромками 10 ролика 7 срезают с обрабатываемого иэделия слой металла и одновременно производится обкатка кромки иэделия рабочей поверхностью 8 ролика

3 685442 4

7.Срезанный слой металла в виде мел- новки детали выполнено в виде трех кой стружки попадает в отверстие 9. расположенных в одной плоскости роликов, два из которых установлены на общем основании, а третий закрепФормула изобретения лен на валу привода, причем, на рабочей поверхности ролика„закрепленустройство для скругления острых 5 ного на валу привода выполнено цикромок дисков, содержащее привод вра- линдрическое от р ическое отверстие с острыми щения с приспособлением для уста- являющимися скругляющим нонки детали и скругляющий инстру- инструментом. мент, о т л и ч а ю щ е е с я тем, Источники информации, принятые что, с целью повышения производи- 1О во внимание при экспертизе тельности, приспособление для уста- 1. Машиностроитель, 1977, Р4, с.28.
