Планшайба для закрепления концов продольных стержней при изготовлении арматурных каркасов

Планшайба для закрепления концов продольных стержней при изготовлении арматурных каркасов

Иллюстрации

Показать все

Реферат



Союз Соеетскнх

Соцналнстнцескоех

Респу6лнк

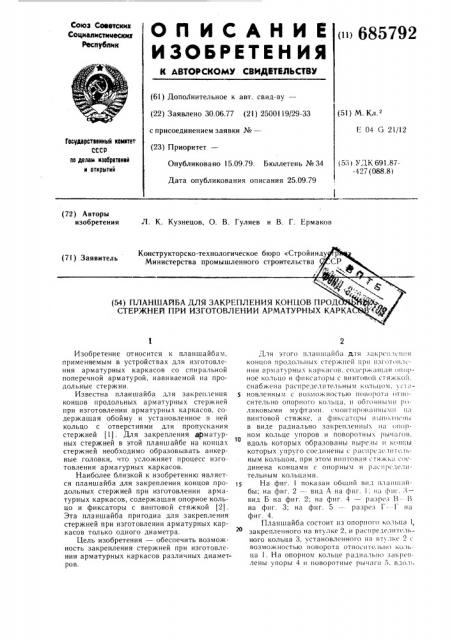

O П И С A Н И Е >685792

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 30.06.77 (21) 25001!9/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл

E 04 < > 21/12

Государственный комнтет

СССР по делам нзооретоннй н откро>тнй (53> УЛК 691.87-427 (088.81

Опубликовано 15.09.79. Бюллетень № 34

Дата опубликования описания 25.09.79 (72) Авторы изобретения Л. К. Кузнецов, О. В. Гуляев и В. Г. Ермаков

Конст

Ми (71) Заявитель (54) ПЛАН

СТЕРЖН

Изобретение относится к планшайбам, применяемым в устройствах для изготовления армату рных каркасов со спиральной поперечной арматурой, навиваемой на продольные стержни.

Известна планшайба для закрепления концов продольных арматурных стержней при изготовлении арматурных каркасов, содержащая обойму и установленное в ней кольцо с отверстиями для пропускания стержней (1) . Для закрепления арматурных стержней в этой планшайбе на концах стержней необходимо образовывать анкерные головки, что усложняет процесс изготовления армагурных каркасов.

Наиболее близкой к изобретению является планшайба для закрепления концов продольных стержней при изготовлении арматурных каркасов, содержащая опорное кольцо и фиксаторы с винтовой стяжкой (2) .

Эта планшайба пригодна для закрепления стержней при изготовлении арматурных каркасов только одного диаметра.

Цель изобретения — обеспечить возможность закрепления стержней при изготовлении арматурных каркасов различных диаметров.

ДЛЯ ЭТОГО и 13 Illll>111<>3 Д, 1 Я 33 1<1>< .If, I<. If!! и концов продольных стержней прн пзг<>!<>>ь1 нии арматурных каркасов, со <срж;>и!ая <>II<>Iное кольцо и фиксаторы с винтовой стяжкой. снабжена распределительным к<11ьцом, iсl;!5 новленным с возможностью повн<рот<1 Отн<>сительно опорного кольца, н обгонными роЛ ИКОВЫМ И МУфТЗМ Н. < !!IT!I <>f< i> II ff hl hi lf 1 Ill винтовой стяжке, H фиксаторы выпил>ц fff>l в виде радиально закрепленнь>х па опорном кольце упоров и поворотных рычагов, 10 вдоль которых образованы вырезы н кгпшы которых упруго соединены с р>>снрсдслнтс,>»НЫМ КОЛЬЦОМ, ПРИ ЭТОМ ВННТОВ3Я < ТЯЖК;1 «><.— динена концами с опорным и рас!.р< лелительным кольцами.

15 На фиг. 1 показан общий вид планшайбы; на фиг. 2 — вид А на фнг, 1: и;> фи!. 3— вид Б на фиг. 2; на фнг. 4 — — разрез В- -В на фнг. 3; на фиг. 5 — — разрез Г- -Г на фиг. 4.

Планшайба состоит из опорного кольца 1, закрепленного на втулке 2, и расп1>сдслнтельного кольца 3, установленного на втулке 2 с возможностью поворота относите,fl ff<> кольца 1. На опорном кольце ради>>пыл<> закреп лены упоры 4 и поворотные рычаги 5. вдоль

685792 которых образованы вырезы 6 для установки концов продольных арматурных стержней. На распределительном кольце 3 закреплена кольцевая накладка 7, на которой закреплены скобы 8. В них заведены концы рычагов 5, поджатые пружинами 9. Для s предварительного поджатия пружин 9 служат регулировочные винты 10.

Винтовая стяжка 11 концами шарнирно соединена с кольцами 1 и 3 и состоит из винтовых тяг 12 и 13 (фиг. 3) соответст: венно с левой и правой резьбой, входящих в обойму 14, на концах которой смонтированы обгонные роликовые муфты 15 и 16, выполненные с зубьями 17. На обойме между муфтами 15 и 16 подвижно установлен захват 18 с зубьями 19 и рукоятью 20 с подпружиненным стопором 21, взаимодействующим с проточками, образованными на обойме.

Для закрепления продольных стержней при изготовлении арматурного каркаса предварительно отводят рычаги 5 от упоров 4 путем поворота распределительного кольца 3.

Для этого перемещают рукоять 20 до зацепления зубьев 19 захвата 18 с зубьями 17 муфты 15 и фиксируют в таком положении с помощью стопора 21. Зачем с помощью рукояти 20 вращают муфту 15, что вызывает вращение распределительного кольца и вместе с этим поворот всех рычагов 5. Концы про30 дольных стержней устанавливают в вырезы

6, соответствующие диаметру изготавливаемого арматурного каркаса, и фиксируют в этом положении. Для этого производят поворот распределительного кольца 3 в обратную сторону путем вращения рукояти 20 после введения в зацепление захвата 18 с муфтой 16. Кольцо 3 поворачивают до образования зазора между концами рычагов

5 и скобами 8, при этом обеспечивается зажатие концов арматурных стержней между упорами 4 и рычагами 5. Степень зажатия концов стержней регулируют путем поджатия пружин 9 с помощью регулировочных винтов 10.

Формула изобретения

Планшайба для закрепления концов продольных стержней при изготовлении арматурных каркасов, содержащая опорное кольцо и фиксаторы с винтовой стяжкой, отличающаяся тем, что, с целью обеспечения возможности закрепления стержней при изготовлении арматурных каркасов различных диаметров, она снабжена распределительным кольцом, установленным с возможностью поворота относительно опорного кольца, и обгонными роликовыми муфтами, смонтированными на винтовой стяжке, а фиксаторы выполнены в виде радиально закрепленных на опорном кольце упоров и поворотных рычагов, вдоль которых образованы вырезы и концы которых упруго соединены с распределительным кольцом, при этом винтовая стяжка соединена концами с опорным и распределительным кольцами.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство № 302460, кл. Е 04 G 21/12, 1969.

2. Авторское свидетельство № 321614, кл. E 04 G 21/12, 1970.

685792 иг. у -Г в-в

Составитель В. Герасимов

Редактор Т. Юрчикова Техред О. Луговая Корректор Г. Назарова

Заказ 5428 35 Тираж 811 Подписное

ЦН И И ПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )К вЂ” 35, Раушская наб., д. 4/5

Филиал П П П а Патента, г. Ужгород, ул. Проектная, 4
