Шарошечное долото

Шарошечное долото

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистических

Республик

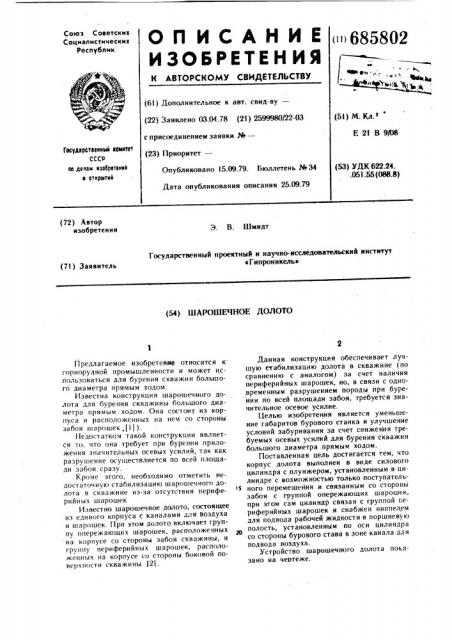

ОП ИСАНИЕ

H3OSPETE Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (1685802

%44< ец (61) Дополнительное к авт. свид-ву— (22) Заявлено 03.04.78 (21) 2599980/22-03 с п рнсоеди не н нем заявки ¹вЂ” (23) Приоритет— (51) М. Кл.

Е 21 В 9/08

Гвсударстеенный немнтет

СССР м делам нзобретвннй

N OTKPbITNN (53) УДК 622.24. .051.55 (088.8) Опубликовано 15.09.79. Бюллетень ¹ 34

Дата опубликования описания 25.09.79 (72) Автор изобретения

Э. В. Шмидт

Государственный проектный н научно-исследовательский ннстнтут

< Гипроннкель» (71) Заявитель (54) ШАРОШЕЧНОЕ ДОЛОТО

Предлагаемое изобретение относится к горнорудной промышленности и может использоваться для бурения скважин большого диаметра прямым ходом.

Известна конструкция шарошечного долота для бурения скважины большого диаметра прямым ходом. Она состоит из корпуса и расположенных на нем со стороны забоя шарошек.(l) ).

Недостатком такой конструкции является то, что она требует при бурении приложения значительных осевых усилий, так как разрушение осу1цествляется по всей площади забоя сразу.

Кроме этого, необходимо отметить недостаточную стабилизацию шарошечного долота в скважине иэ-за отсутствия периферийных шарошек

Известно шарошечное долото, состоящее из единого корпуса с каналами для воздуха и шарошек. При этом долото включает группу опережающих шарошек, расположенных на корпусе со стороны забоя скважины, и группу периферийных шарошек, расположенных на корпусе со стороны боковой поверхности скважины )2j.

Данная конструкция обеспечивает лучшую стабилизацию долота в скважине (no сравнению с аналогом) за счет наличия периферийных шарошек, но, в связи с одновременным разрушением породы при бурении по всей площади забоя, требуется эна. чительное осевое усилие.

11елью изобретения является уменьшение габаритов бурового станка и улучшение условий забуривания эа счет снижения требуемых осевых усилий для бурения скважин большого диаметра прямым ходом.

Поставленная цель достигается тем, что корпус долота выполнен в виде силового цилиндра с плунжером, установленным в цилиндре с воэможностью только поступатель15 ного перемещейия и связанным со стороны забоя с группой опережающих шарошек, при этом сам цилиндр связан с группой гериферийных шарошек и снабжен ниппел м для подвода рабочей жидкости в поршневукэ полость, установленным по оси цилиндра со стороны бурового става в зоне канала для подвода воздуха.

Устройство шарошечного долота показано на чептеже.

685802

Формула изобретения фжАю

Шарошечное долото состоит из корпуса долота, выполненного в виде силового цилиндра и плунжера 2. !1лунжер 2 связан со стороны.„забоя с группой опережающих ,шапошек 3; а цилиндр 1 — с группой пе ври

2 установлен с возможностью только поступательного движения относительно цилиндра 1. Это обеспечивается тем, что хвостовики 12 периферийных шаро1чек 4 входят в пазы 13 плунжера 2. Для уплотнения плунжера 2 со стороны поршневой полости А, а также со стороны забоя служат уплотнения 14.

Процесс бурения ведется попеременно двумя группами шарошек. В первый период, когда рабочая жидкость подается под давлением в поршневую полость А, бурение ведется группой опережающих шарошек 3 на глубину хода плунжера 2. При этом периферийные шарошки 4 поступательно не движутся, только вращаются. Величина осевого -усилия в этом случае соответствует площади забоя, выбуриваемого группой опережающих шарошек 3. Количество обра

4 зуницегося шлама также соотнетстнус:т эт<)f"f площади.

В .следующий момент (и<иле выдвижеНИЯ На ХОД тЬ») ПОСтУПатЕЛЬHOe П<Ижсши плунжера 2 прекращается. он продолжает только вращаться, начинаетея поступательS ное движение цилиндра l, он также вращается (все долото получает вра ще нис от бурового става). В этот момент разрушение забоя ведется группой периферийных шарошек 4. Ход бурения также соответствует величине tl, в этот период давление в поршневой полости А снято. Затем вновь включаются в бурение опережающие шарошки 3.

Шарошечное долото для бурения скважин большого диаметра, включающее корпус долота с системой каналов для подвода воздуха, группы опережающих и периферийных шарошек, отличающееся тем, что, с целью уменьшения габаритов бурового станка, а также улучшения условий забуривания за счет снижения осевых усилий, корпус долота выполнен в виде силового цилиндра с плунжером, причем плунжер имеет пазы, в которых установлены хвостовпки периферийных шарошек с возможностью осевого перемещения.

Источники информации, принятые во вниу4 мание при экспертизе

l. Авторско< . свидетельство СССР № 428075, кл. Е 21 В 9/08, 1972.

2. Авторское свидетельство СССР № 318673, кл. Е 21 В 9/18, 1970.
