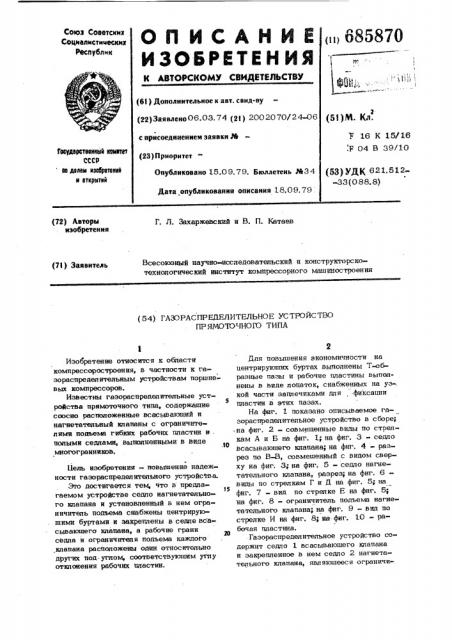

О (72) Авторы изобретения

Г. Л. Захаржевский и В. П. Катаев

Всесоюзный научно«исследовательский и конструкторскотехнологический институт компрессорного машиностроения (73) Заявитель (54) ГАЗЭРАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО

ПРЯМОТОЧНОГО ТИПА

Изобретение относится к области компрессоростроения, в частности к газораспредел ительным устройствам поршневых компрессоров.

Известны газораспределительные устройства прямоточного типа, содержашие

5 соосно расположенные всасываюший и нагнетательный клапаны с ограничителями подъема гибких рабочих пластин и . полыми седлами, выполненными в виде многогранников, Йель изобретения — повышение надежности газораспределительного устройства.

Это достигается тем, что и предла15 гаемом устройстве седло иагнетательного клапана и установленный в нем ограничитель подъема снабжены центрнруюшими буртами и закреплены в седпе всасывающего клапана, а рабочие грани седла и ограничителя подъема каждого клапана расположены один относительно других под. углом, соответствуюшим углу отклонения рабочих пластин.

Для повышения экономичности на центрируюших буртах выполнены Т-образные пазы и рабочие пластины выполнены в виде лопаток, снабженных на уз кой части заплечиками дпя фиксации пластин в этьс пазах.

На фиг. 1 показано описываемое газораспределительное устройство в сборе; на фиг. 2 — совмешенные виды по стрелкам А и Б на фиг. 1; на фиг. 3 - седло всасываюшего клапана; на фиг. 4 - разрез по В-В, совмешенный с видом сверху на фиг. 3; на фиг. 5 - седло нагнетательного клапана, разрез; на фиг. 6— виды цо стрелкам Г и Д на фиг. 5; на фиг. 7 - вид по стрелке Е на фиг. Б; на фиг. 8 - -ограничитель подъема нагнетательного клапана; на фиг. 9 — вид по стрелке И на фиг. 8; иа фиг. 10 - рабочая пластина.

Газораспределительное устройство содержит седло 1 всасываюшего клапана и закрепленное в нем седло 2 нагнетательного клапана, являюшееся ограничи3 6858 телем подъема гибких рабочих пластин 3, Седло 2 нагнетательного клапана и установленный в нем ограничитель 4 подъема рабочих пластин 5 снабжены центрирую шими буртами 6. Рабочие поверхности седел 1 и 2 и ограничителя 4 выполнены в виде граней многогранника, например треугольной призмы и усеченной пирамиды. При этом рабочие грани седМ ла и ограничителя каждого клапана рас- 10 положены одни относительно других под углом, соответствующим углу отклоне-. ния рабочих пластин 3 и 5, которые выполнены в виде лопаток, снабженных на узкой части заплечиками 7 для фикса15 ции пластин в пазах 8. Последние расположены на центрируюших буртах 6 и имеют Т-образную конфигурацию. В седпах 1 и 2 выполнены окна 9 и 10„ соответственно, для прохода газа, расположен«20 ные под острым углом к оси газораспределительного устройства.

В момент всасывания пластины 3 отходят от рабочих граней седла 1, от25 крывая окна 9 для прохода газа, à trna«« стины 5 плотно прижимаются к седлу 2, закрывая окна 10.

B момент нагнетания пластины 3 под действием потока газа закрывают окна 9, а пластины 5 отходят от своего седла 2, пропуская сжатый газ в трубопровод.

Седла 1 и 2 и ограничитель 4 подъема могут быть изготовлены литьем под

70 4 давлением, штамповкой или механической обработкой, а в качестве материала может быть использован как металл, так и пластические массы.

Фо рмула изобретения

1. Газораспределительное устройство прямоточного типа преимущественно для компрессора, содержащее соосно расположенные, всасывающий и нагнетательный клапаны с ограничителями подъема гибких рабочих пластин и полыми седлами, выполи нными в виде многогранников, отличаюшееся тем,что,с целью повышения надежности, седло нагнетательного клапана и установленный в нем ограничитель подъема снабжейы центрируюшими буртами и закреплены

s седле всасывающего клапана, а рабочие грани седла и ограничителя подъема каждого клапана расположены одни относительно других под углом, соответствующим углу отклонения рабочих пластин.

2. Устройство по п. 1, о т л ичаюшеес я тем, что, сцельюповышения экономичности, на центрируюших буртах выполнены Т-образные пазы и рабочие пластины выполнены в виде лопаток, снабженных на узкой части заплечиками для фиксации пластин в этих пазах.

Bud b

Вод и
