Звукопоглощающая облицовка шумозащитного кожуха машины

Звукопоглощающая облицовка шумозащитного кожуха машины

Иллюстрации

Показать все

Реферат



1йтэм тио- т ех HH час иэ й

6 5 g i е <а )ч1"; A

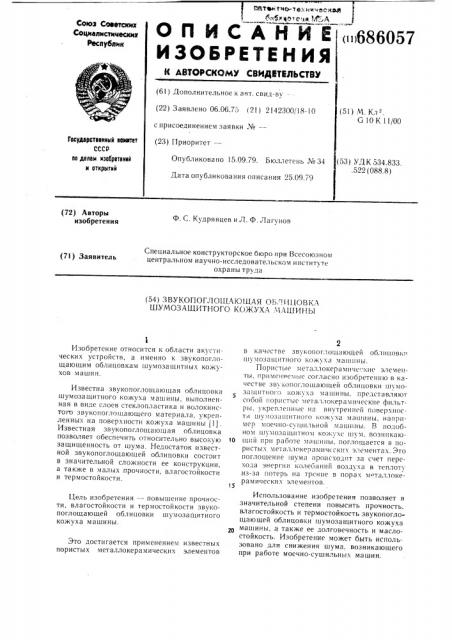

О П И С А Н И Е ()686057

ИЗОБРЕТЕН ИЯ

Союз Советских

Социал исти цеских

Республик

И АВТОРСКОМУ СВИДИЕЛЬСТВУ (6l) Дополнительное к авт. свид-в (22) Заявлено 06.06.75 1 21) 2142300/18 10 (51) М. К. .

G 10 К 11/00 с присоединением заявки №вЂ” (23) Приоритет—

Государственный кюмнтет

СССР пе делам нэабретеннй н еткрытнй

Опубликовано 15.09.79. Бюллетень №34

lIàòà опубликования описания 25.09.79 (53) УДК 534.833. .522 (088.8) (72) Авторы изобретения

Ф. С. Кудрявцев и Л. Ф. Лагунов

Специальное конструкторское бюро при Всесоюзном центральном научно-исследовательском институте охраны труда (71) Заявитель (54) ЗВУКО ПОГЛОЩА|О|ЦАЯ ОБЛ И ЦОВ КА

ШУМОЗАЩИТНОГО КОЖУХА .ЧАШИНЪ|

Изобретение относится к области акустических устройств, а именно к звукопоглощающим облицовкам шумозащHTHblx кожухов машин.

Известна звукопоглощающая облицовка шумозащитного кожуха машины, выполненная в виде слоев стеклопластика и волокнистого звукопоглощающего материала, укрепленных на поверхности кожуха машины ()).

Известная звукопоглощающая облицовка позволяет обеспечить относительно высокую защищенность от шума. Недостаток известной звукопоглощающей облицовки состоит в значительной сложности ее конструкции, а также в малых прочности, влагостойкости и термостойкости.

Цель изобретения — повышение прочности, влагостойкости и термостойкости звукопоглощающей облицовки шумозащитного кожчха машины.

Это достигается применением известных пористых металлокерамических элементов в качестве звуконоглощающей облицовки шумозащитного кожуха машины.

Пористые металлокерамичс, кие элементы, применяемые согласно изобретению в качестве зв копоглощающей облицовки шумозаlllIITIIol о кожуxë машины. представляют собой пористые металлокерамические фильтры, укрепленные на внутренней поверхпост I шумозащитного кожуха машины. например моечно-сушильной машины. В подобном шумозащитном кожухе шум, возникаю10 щий при работе мацкины, поглощается в Iloристых металлокерамичсских элементах. Это поглощение ц1ума происходит за счет перехода энергии колебаний воздуха в теплоту из-за потерь на трение в порах м таллокерамических элементов.

Использование изобретения позволяет в значительной степени повысить прочность, влагостойкость и термостойкость звукопоглощающей облицовки шумозащитного кожуха машины, а также ее долговечность и маслостойкость. Изобретение может быть использовано для снижения шума, возникающего при работе моечно-сушильных машин.

686057

Составитель Е. Розанов

Редактор С. (ейфнц

Заказ 5468/49

Техред О. Луговая

Тираж 452

Корректор Н. Горват

Подписное

ЦН И И П И Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4 Формула изобретения

Применение пористых металлокерамических элементов в качестве звукопоглощающей облицовки шумозащитного кожуха машины.

Источники информации, принятые во внимание при экспертизе

1. Патент США Хо З166149, кл. 181 — ЗЗ, 1963 (прототип).
