(72) Автор изобретения

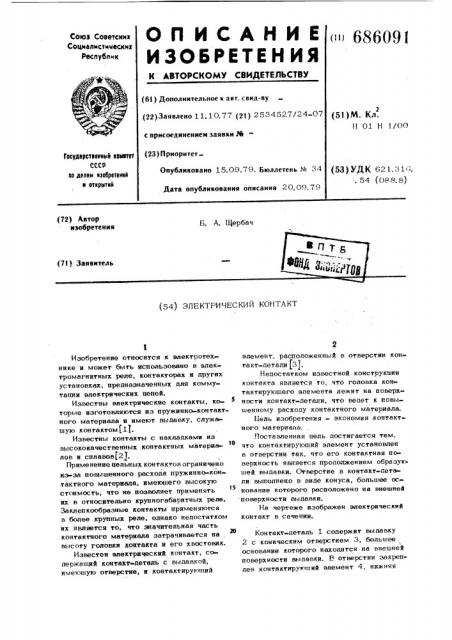

Б. А. Щербач (54) ЭЛЕКТРИЧЕСКИЙ КОНТАКТ

Изобретение относится к электротехнике и может быть использовано в электромагнитных реле, конгакгорах и других установках, предназначенных для коммутапии электрических пеней.

Известны электрические контакты, которые изготовляются из пружинно-контактного материала и имеют выдавку, служашую контактом (1 .

Известны контакты с накладками нз высококачественных контактных материалов и сплавов(2).

Применение пельных контактов ограничено из-за повышенного расхода пружинно-контактного материала, имеюшего высокую стоимость, что не позволяет применять

15 их в относительно крупногабаритных реле.

Заклепкообразные контакты применяются в более крупных реле, однако недостатком их является го, что значительная часть . контактного материала затрачивается на

20 высоту головки контакта и его хвостовик.

Известен электрический контакт, содержаший контакт-деталь с выдавкой, имеюшую отверстие, и контактируюший элемент, расположенный в отверстии контакт-детали (3 .

Недостатком известной конструкции контакта является го, что головка контактируюшего элемента лежит на поверхности контакт-детали, что ведет к повышенному расходу контактного материала.

Пель изобретения — экономия контактного материале.

Поставленная цель достигается тем, что контактируюший элемент установлен в отверстии так, что его контактная поверхность является продолжением образую. шей выдавки. Отверстие в контакт-детали выполнено в виде конуса, большее основание которого расположено на внешней поверхности выдавки.

На чертеже изображен электрический контакт в сечении.

Контакт-деталь 1 содержит вы павку

2 с коническим отверстием 3, большее основание которого находится на внешней поверхности вы давки. B отверстии закреплен контактнрукшнй элемент 4, нижняя

86091

2. КонФакт по п. 1, î r л и ч а юш и и с я тем, что отверстие в контактдетали выполнено в виде конуса, большее основание которого расположено на внешней поверхности выдавки.

1. Электрический контакт, содержаший контакт-деталь с выдавкой, имеюшую отверстие, и контактируюший элемент, о расположенный в отверстии контакт»детали, о т л и ч а ю ши и с я тем, что, с целью экономии контактного материала, контактируюший елемент установлен в огверстки так, что его контактная поверхность является продолжением-.обраэуюшей вы давки.

Составитель Н. леклер

Редактор Н. Коган Техред Н. Бабурка Корректор А. Гриценко

Заказ 5471/51 Тираж 923 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

1 13035, Москва, Ж-35, Рвущская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4

3 часть 5 головки которого имеет расклеп а контактная поверхность 6 совпадает с образуюшей выдавки.

Ф орм ула изобретения

Источники информации, принятые во внимание при экспертизе

1. Витенберг М. И. Расчет електро магнитных реле, М„"Энергия, 1975, с. 24.

2. Реут Е. К. и Саксонова И. Н. Электрические контакты, . Воениздат,1971, с. 131.

3. Патент США N. 3377700, кл. 29-630, 1968. г
