Шумоподавитель
Иллюстрации
Реферат

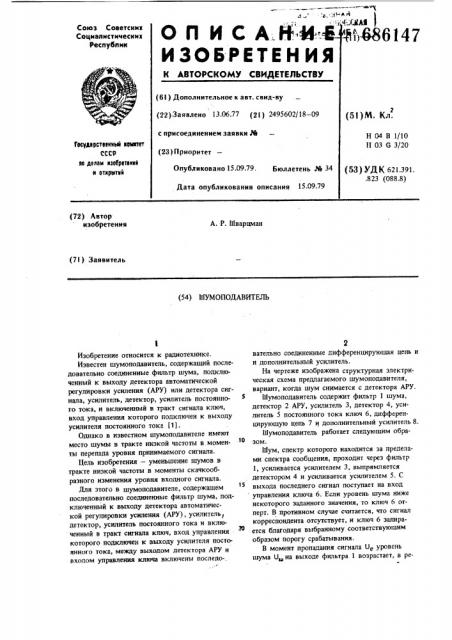

ОП ИСАHÛ
ИЗОБРЕТЕН ИЯ
Союз Советских
Социалистических
Республик
4 ЩЛа
Ж 6147
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61 ) Допол н и тел ьн ое к а вт. с вид-ву (22) Заявлено 13.06.77 (21) 2495602/18 — 09 с присоединением заявки М (23) Приоритет (51)М. Кл.
Н 04 В 1/10 03 G 3/20
Госудорстеоохый коивтет
СССР оо делам хзооротонхх в отхрктхй
Опубликовано 15.09.79. Бюллетень М 34
Дата опубликования описания 15 09 79 (53) УДК 621.391. .823 (088.8) (72) Автор изобретения
А. P. Шварцман (71) Заявитель (54) ШУМОПОДАВИТЕЛЬ
Изобретение относится к радиотехнике.
Известен шумоподавитель, содержащий последовательно соединенные фильтр шума, подключенный к выходу детектора автоматической регулировки усиления (АРУ) или детектора сигнала, усилитель, детектор, усилитель постоянного тока, и включенный в тракт сигнала ключ, вход управления которого подключен к выходу усилителя постоянного тока (1).
Однако в известном шумоподавителе имеют место шумы в тракте низкой частоты в моменты перепада уровня принимаемого сигнала.
Цель изобретения — уменьшение шумов в тракте низкой частоты в моменты скачкообразного изменения уровня входного сигнала.
Для этого в шумоподавителе, содержашем последовательно соединенные фильтр шума, подключенный к выходу детектора автоматической регулировки усиления (АРУ), усилитель| детектор, усилитель постоянного тока и включенный в тракт сигнала ключ, вход управления которого подключен к выходу усилителя постоянного тока, между выходом детектора АРУ и входом управления ключа включены последо-, 2 вательно соединенные дифференцирующая цепь и
И дополнительный усилитель.
На чертеже изображена структурная электрическая схема предлагаемого шумоподавителя, вариант, когда шум снимается с детектора АРУ.
Шумоподавитель содержит фильтр 1 шума, детектор 2 АРУ, усилитель 3, детектор 4, усилитель 5 постоянного тока ключ 6, дифференцируюшую цепь 7 и дополнительный усилитель 8.
Шумоподавитель работает следуюшим образом, Шум, спектр которого находится за пределами спектра сообшения, проходит через фильтр
1, усиливается усилителем 3, выпрямляется детектором 4 и усиливается усилителем 5. С выхода последнего сигнал поступает на вход управления ключа 6. Если уровень шума ниже некоторого заданного значения, то ключ 6 отперт. В противном случае считается, что сигнал корреспондента отсутствует, и ключ 6 запирается благодаря выбранному соответствуюшим образом порогу срабатывания.
В момент пропадания сигнала 0„уровень шума 0„, на выходе фильтра 1 возрастает, в ре25
Составитель Г. Серова
Техред З.Фанта Корректор М Вигула
Редактор Т. Янова
Заказ 5484/54 Тираж 775 Подписное
ЦНИИПИ Государственного комитета СССР по делам изобретений и открьпий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП "Патент", r. Ужтород, ул. Проектная, 4 з 6861 зультате чего на выходе усилителя 5 происходит скачок управляющего напряжения U
Однако этот скачок объективно запаздывает на некоторое время по отношению к моменту пропадания сигнала Оо.
К входу фильтра 1 подключаются последовательно соединенные дифференцирующая цепь
7 и дополнительный усилитель 8, в результате запаздывание этого скачка не является причиной шумового "щелчка", 1О
Так как нагрузка детектора 2 широкополосная, то скачок напряжения на его выходе происходит практически в тот же момент, когда пропадает сигнал корреспондента, Этот скачок передается через дифференцирующую цепь 7 15 на дополнительный усилитель 8, который своим выходным сигналом запирает ключ 6. Последний находится в запертом состоянии в течение некоторого временич:, пока усилитель 8 сохраняет свой выходной потенциал выше порога от- 2О пирания ключа 6. По истечении этого времени ключ 6 отпирается, если он управляется только сигналом усилителя 8. Если время вгябирается таким образом, что к моменту его истечения управляющий сигнал вырабатывается усилителем 5, то ключ 6 остается запертым под воздействием сигнала этого усилителя.
Таким образом, ключ запирается в момент исчезновения сигнала корреспондента, практически без задержки, благодаря этому отсутствуют шумовые "щелчки" на выходе приемника.
В то же время сохраняется преимущество шу47 4 моподавителя с шумовым каналом управления, заключающееся в стабильности порога его срабатывания. Благодаря конденсатору дифференцирующей цепи дополнительный усилитель управляет ключом только при перепаде уровня сигнала. При медленных же изменениях уровня ключом управляет шумовой канал, Предлагаемое устройство повышает надежность работы служб, в которых применяется симплексная связь.
Формула изобретения
Шумоподавитель, содержащий последовательно соединенные фильтр шума, подключенный к выходу детектора автоматической регулировки усиления (АРУ), усилитель, детектор, усилитель постоянного тока и включенный в тракт сигнала ключ, вход управления которого подключен к выходу усилителя постоянного тока, отличающийся тем, что, с целью уменьшения шумов в тракте низкой частоты в моменты скачкообразного изменения уровня входного сигнала, между вЬ ходом детектора
АРУ и входом управления ключа включены последовательно соединенные дифференцирующая цепь и дополнительный усилитель.
Источники. информации, принятые во внимание при экспертизе
1. Патент США N 3056086, кл. 325 — 319, опублик. 1962.
