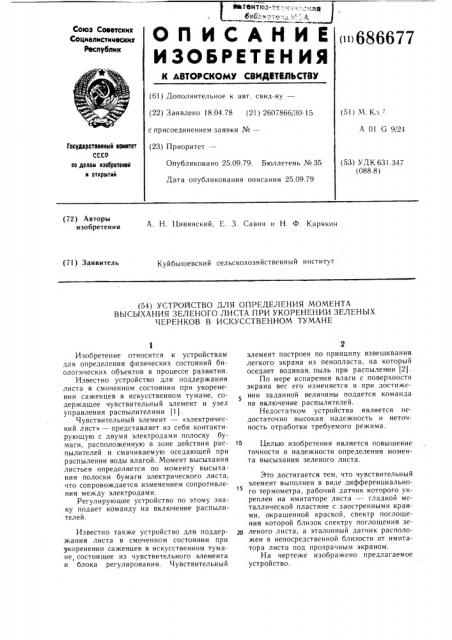

О П И С А Н И Е ()686677

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДИТЕЛЬСТВУ

Союз Советских

Социалистимеских

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 18.04.78 (21) 2607866/30-15 с присоединением заявки №вЂ” (23) Приоритет— (5l ) М. Кл. -

А 01 G 9/24

Государственный комитет

СССР

Il0 делам изобретений и открытий

Опубликова но 25.09.79. Бюллетень № 35

Дата опубликования описания 25.09.79 (53) УДК 631.347 (088.8) (72) Авторы изобретения

А. Н. Цивинский, Е. 3. Савин и Н. Ф. Карякин (7l) Заявитель

Куйбышевский сельскохозяйственный институт (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ МОМЕНТА

ВЪ|СЪ|ХАНИЯ ЗЕЛЕНОГО ЛИСТА ПРИ УКОРЕНЕНИИ ЗЕЛЕНЫХ

ЧЕРЕНКОВ В ИСКУССТВЕННОМ ТУМАНЕ

Изобретение относится к устройствам для определения физических состояний биологических объектов в процессе развития.

Известно устройство для поддержания листа в смоченном состоянии при укоренении саженцев в искусственном тумане, содержащее чувствительный элемент и узел управления распылителями 11).

Чувствительный элемент — «электрический лист» — представляет из себя контактирующую с двумя электродами полоску бумаги, расположенную в зоне действия распылителей и смачиваемую оседающей при распылении воды влагой. Момент высыхания листьев определяется по моменту высыхания полоски бумаги электрического листа, что сопровождается изменением сопротивления между электродами.

Регулирующее устройство по этому знаку подает команду на включение распылителей.

Известно также устройство для поддержания листа в смоченном состоянии при укоренении саженцев в искусственном тумане, состоящее из чувствительного элемента и блока регулирования. Чувствительный элемент построен по принципу взвешивания легкого экрана из пенопласта, на который оседает водяная. пыль при распылении (2).

По мере испарения влаги с поверхности экрана вес его изменяется и при достижении заданной величины подается команда на включение распылителей.

Недостатком устройства является недостаточно высокая надежность и неточность отработки требуемого режима.

1О Целью изобретения является повышение точности и надежности определения момента высыхания зеленого листа.

Это достигается тем, что чувствительный элемент выполнен в виде дифференциального термометра, рабочий датчик которого укреплен на имитаторе листа — гладкой металлической пластине с заостренными краями, окрашенной краской, спектр поглощения которой близок спектру поглощения зе2р леного листа, а эталонный датчик расположен в непосредственной близости от имитатора листа под прозрачным экраном.

На чертеже изображено предлагаемое устройство.

686677

Формула изобретения з

На рабочем (смачиваемом) датчике 1 укреплена пластина-экран со скатами и заостренными концами 2 для лучшего стекания излишков влаги.

Эталонный датчик 3 (по конструкции аналогичен рабочему) защищен от попадания на него водяной пыли прозрачным для света экраном 4.

Рабочий и эталонный датчики закрепляются на штыре-основании 5, с помощью которого устройство устанавливается в наиболее характерной точке укрытия. После распыления воды температура имитатора листа вследствие испарения влаги становится ниже температуры воздуха в помещении (по опытным данным íà I — 5 С). Такое положение сохраняется до момента полного высыхания поверхности имитатора и, следовательно листьев саженцев.

После высыхания листа температура рабочего и эталонного термочувствительных элементов начинает выравниваться, это является признаком высыхания листа, четко фиксируется регистрирующим прибором и может использоваться для подачи команды на включение распылителей.

При использовании схемы управления работой распылителей в пленочных укрытиях для зеленого черенкования в условиях искусственного тумана с жестким заданием временных интервалов распыления требовалось постоянное присутствие оператора, корректирующего режим в зависимости от погодных условий и времени суток. Но даже это условие не обеспечивало оптимального режима ускорения из-за субъективности оценок оператора.

Включение предлагаемого устройства в схему автоматического регулирования влажности в пленочных укрытиях (для зеленого черенкования в условиях искусственного тумана) позволяет без участия оператора обеспечить оптимальные условия укоренения черенков, что дает возможность по результатам испытаний повысить выход укореняемых черенков плодовых, ягодных, декоративных культур и винограда на 10 — 15%.

1. Устройство для определения момента высыхания зеленого листа при укоренении зеленых черенков в искусственном тумане, содержащее чувствительный элемент и индикатор, отличающееся тем, что, с целью повышения надежности и точности определения момента высыхания листа, чувствительный элемент выполнен в виде дифференциального термометра, рабочий датчик которого укреплен на индикаторе, выполненном в виде имитатора листа, покрытого краской, спектр поглощения которой близок к спектру поглощения зеленого листа, а эталонный датчик расположен в непосредственной близости от имитатора листа под прозрачным экраном.

2. Устройство по п. 1, отличающееся тем, что, с целью лучшего стекания излишков влаги, имитатор листа установлен наклонно к горизонту и один конец его заострен в сторону наклона. зо

Источники информации, принятые во внимание при экспертизе

1. Роу-Даттон. Укоренение черенков в искусственном тумане. М., Сельхозгиз, 1962.

2. Багаев А. И., Вагин П. И. Автомат для поддержания влажности при черенковании. «Садоводство» № 5, 1965 (прототип).
