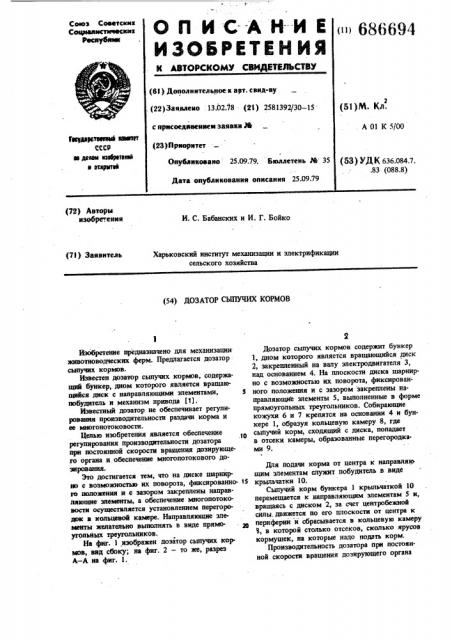

(72) Авторы изобретения

И. С. Бабанских и И. Г. Бойко (7I ) Заявитель

Харьковский институт механизации и электрификации сельского хозяйства (54} ДОЗАТОР СЫПУЧИХ КОРМОВ

Изобретение предназначено для механизации животноводческих ферм. Предлагается дозатор сыпучих кормов.

Известен дозатор сыпучих кормов, содержащий бункер, дном которого является вращающийся диск с направляющими элементами, з побудитель и механизм привода (11.

Известныи дозатор не обеспечивает регулирования производительности раздачи корма и ее многопотоковости.

Целью изобретения является обеспечение регулирования производительности дозатора при постоянной скорости вращения доэирующего органа и обеспечение многопотокового доэнрования.

Это достигается тем, что на диске шарнирно с возможностью их поворота, фиксированно- 15 то положения и с зазором закреплены направляющие элементы, а обеспечение многопотоковости осуществляется установлением перегородок в кольцевой камере. Направляющие элементы желательно вьщолнять в виде прямоугольных треугольников.

На фиг. 1 изображен дозатор сыпучих кормов, вид сбоку; на фиг. 2 — то же, разрез

А — A на фиг. 1.

Дозатор сыпучих кормов содержит бункер

1, дном которого является вращающийся диск

2, закрепленныи на валу электродвигателя 3, над основанием 4. На плоскости диска шарнирно с возможностью их поворота, фиксированного положения и с зазором закреплены направляющФе элементы 5, выполненные в форме прямоугольных треугольников. Собирающие кожухи 6 и 7 крепятся на основании 4 и бункере 1, образуя кольцевую камеру 8, где сыпучий корм, сходящий с диска, попадает в отсеки камеры, образованные перегородками 9.

Для подачи корма от центра к направляю щим элементам служит побудитель в виде крыльчатки 10

Сыпучий корм бункера 1 крыльчаткой 10 перемещается к направляющим элементам 5 и, вращаясь с диском 2, эа счет центробежной силы, движется по его плоскости от центра к периферий и сбрасывается в кольцевую камеру ь, в которой столько отсеков, сколько ярусов кормушек, на которые надо подать корм.

Производительность доэатора при постоянной скорости вращения доэирующего органа з 68бб94 регулируется путем изменения ширины канала между смежными направляющими элементами.

Формула изобретения

1. Дозатор сыпучих кормов, содержащий б ке ун р, дном которого является вращающийся диск с направляющими элементами, побудитель и механизм привода, о т л и ч а ю щ н и с я тем, что, с целью обеспечения регулирования производительности дозатора при постоянной скорости вращения дознрующего органа, на диске шарнирно с возможностью их поворота, 4 фиксированного положения и с зазором закреплены направляющие элементы.

2. Дозатор по п1, отличающийся тем, что направляющие элементы выполнены в форме прямоугольных треутольников.

3, Дозатор по п,1, отличающийся тем, что, с целью обеспечения многопотоковоfo дозирования, в кольцевой камере установлены перегородки.

Источники информации, принятые во внимание при экспертизе

1. Мянд А. Э. Кормоприготовительные машины и агрегаты. M., 1970, с. 170 — 171.

686694 фиг.2
