Реферат

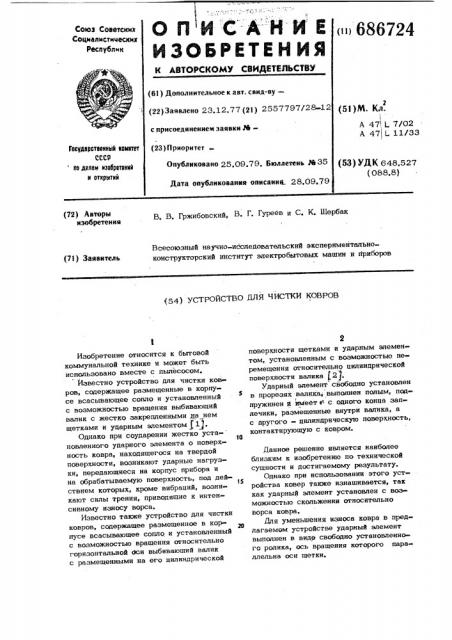

Союз Советскин

Соцналнстияески»

Республик iii 686724

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 23.12.77 (21) 2557797/28-12 с присоединением заявки М(23) Приоритет

Опубликовано 25.09.79. Бюллетень М 35

Дата опубликования описаииФ 28,09.79 (51)М. Кл.

А 47 1 7/02

А 47 1 11/33

Гасударственный «аиетвт

СССР ее делам нзвбрвтвннй и открмтнй (53у УДК 648.527 (088.8) (72) Авторы изобретения

В. B. Гржибовский, В. Г. Гуреев и С. К. Шербак

Всесоюзный научно-исследовательский экспериментально конструкторский институт электробытовых машин и приборов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ 1ИСТКИ КОВРОВ

Изобретение относится к бытовой коммунальной технике и может быть использовано вместе с пылесосом.

Известно устройство для чистки ковров, содержащее размещенные в корпусе всасывающее сопло и установленный с возможностью вращения выбивающий валик с жестко закрепленными на нем тетками и уаариым еиемеитом (1 .

Однако при соударении жестко уста- новленного ударного элемента о поверхность ковра, находящегося на твердой поверхности, возникают ударные нагрузки, передающиеся на корпус прибора и на обрабатываемую поверхность, под действием которых, кроме вибраций, возникают силы трения, приводящие к интенсивному износу ворса.

Известно также устройство для чистки ковров, содержащее размещенное в корпусе всасывающее сопло и установленный с вОзможностью вращения относительно горизонтальной дои выбивающий валик с размещенными на его цилиндрической поверхности щетками и ударным элементом, установленным с возможностью перемещения относительно цилиндрической поверхности валика t 2).

Ударный элемент свободно установлен в прорезях валика, выполнен полым, под1 пружинен и имеет в с одного конца эаплечики, размещенные внутри валика, а с другого - цилиндрическую поверхность, контактируюшую с ковром.

Данное решение является наиболее близким к изобретению по технической сущности и достигаемому результату.

Однако при использовании этого устройства ковер также изнашивается, так как ударный элемент установлен с возможностью скольжения относительно ворса ковра.

26

Для уменьшения износа ковра в предлагаемом устройстве ударный элемент выполнен в виде свободно установленного ролика, ось вращения которого параллельна оси щетки.

3 6867

На чертеже дана схема предлагаемого устройства.

Рабочий орган — выбирающий валик 1 приводися во врашение от электродвигателя 2 при помощи ременной передачи

3. На валике смонтированы ударные элементы (ролики) 4 и пучки щетинок 5 для подметания ковра, Ударные элементы ." выполнены в виде роликов, которые свободно врашаются вокруг оси 6, параллельной оси валика 1. При вращении рабочего органа ролики 4 не скользит по поверхности ковра, а катятся, вращаясь вокруг своей: оси 6, что уменьшает износ ковров во время чистки, а также потребляемую электродвигателем мощность.

Формула изобретения

Устройство для чистки ковров, содер- жащее размещенные в корпусе всасываю24 4 шее сопло и установленный с возможностью вращения относительно горизонтельной оси выбивающий валок с размещенными на его цилиндрической поверхности щетками и ударным элементом, установленным с возможностью перемеще ния относительно цилиндрической поверхности валика, о т л и ч а ю щ е е с я тем, что, с целью уменьшения износа ковра, ударный элемент выполнен в виде свободно установленного ролика, ось вращения которого параллельна оси щетки.

Источники информаций, принятые во внимание при экспертизе

1. Патент ГДР ¹ 34806, кл. 34 С 7/27, 1964.

2. Патент Франции ¹ 2229196, кл. А 47L,11/32, 1975.
