Реферат



Союз Советских

Социалистических

Республик

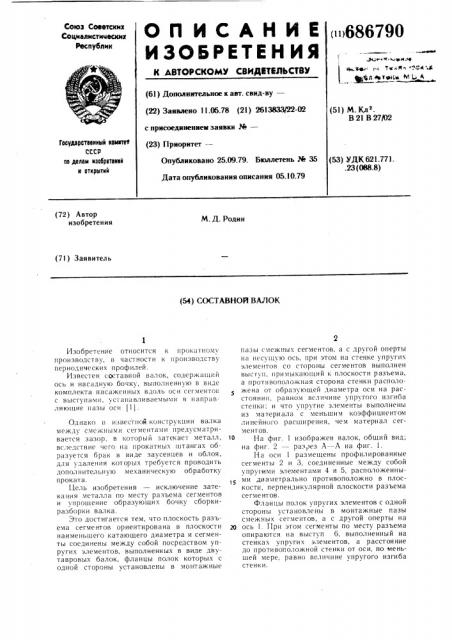

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (1686790 (61) Дополнительное к авт. свнд-ву— (22) Заявлено 11.05 78 (21) 2613833/22-02 с присоединением заявки ¹â€” (23) Приорнтет— (51) м. KJ12.

В 21 В 27/02

Государстввниый кемвтет

СССР оо делам кзоорвтвнвв и открытой

Опубликовано 25.09 79. Бюллетень ¹ 35

Дата опубликования описания 05.10.79 (53) УДК 621.771.23 (088.8) (72) Автор изобретения

М. Д. Родин (71) Заявитель (54) СОСТАВНОЙ ВАЛОК

Изобретение относится к прокатному производству, в частности к производству периодических профилей.

Известен составной валок, содержащий ось и насаднук> бочку, выполненную в виде комплекта насаженных вдоль оси сегментов с выступами, устанавливаемыми в направляк>щие пазы оси 111.

Однако в известной конструкции валка между смежными сегментами предусматривается зазор, в который затекает металл, вследствие чего на прокатных штангах образуется брак в виде заусенцев и облоя, для удаления которых требуется проводить дополнительную механическую обработку проката.

Цель изобретения — исключение затекания металла по месту разъема сегментов и упрощение образующих бочку сборкиразборки валка.

Это достигается тем, что плоскость разьема сегментов ориентирована в плоскости наименьшего катающего диаметра и сегменты соединены между собой посредством упругих элементов, выполненных в виде двутавровых балок, фланцы полок которых с одной стороны установлены в монтажные пазы смежных сегментов, а с другой оперты на несущую ось, при этом на стенке упругих элементов со стороны сегментов выполнен выступ, примыкающий к плоскости разъема, а противоположная сторона стенки расположена от образующей диаметра оси на расстоянии, равном величине упругого изгиба стенкн; и что упругие элементы выполнены из материала с меньшим коэффициентом линейного расширения, чем материал сегментов.

На фиг. 1 изображен валок, общий вид; на фиг. 2 — разрез А — А на фиг. 1.

На оси 1 размещены профилированные сегменты 2 и 3, соединенные между собой упругими элементами 4 и 5, расположенными диаметра lbHo противоположно в плоскости, перпендикулярной плоскости разъема сегментов.

Фланцы полок упругих элементов с одной стороны установлены в монтажные пазы смежных сегментов, а с другой оперты на

2о ось 1. При этом сегменты по месту разъема опираются на выступ 6, выполненный на стенка х упругих элементов, а расстояние до противоположной стенки от оси, по меньшей мере. равно величине упругого изгиба стенки.

686790 з

Сегменты оперты в бурт 7 и закрепляются

t айкой 8. Для предотвращения поворота сегменты соединены с осью шпонками.

В момент прохождения местами соединения сегментов очага деформации давление прокатки передается на выступ упругих элементов, Нх стенки прогибаются в направлении к оси и тем самым через плоскости оказывает на стык сегментов воздействие, что препятствует затеканию металла в места соединений сегментов. С этой же целью соединение сегментов выполняется по плоскости наименьшего катающего диаметра, т. е. по плоскости, соединяющей места максимальных впадин профилированной бочки.

При горячей прокатке бочка разогревается, для сохранения плотного соеди пения сегментов по окружности упругие элементы выполняются из материала с меньшим коэффициентом термического расширения, чем материал бочки.

Использование валка предлагаемой конструкции при прокатке периодических профилей обеспечивает хорошее качество формообразования изделий и быструю замену одних профилированных сегментов на другие без перевалки и разборки клс тки стана.

Формула изобретения

l. Составной валок, преимушественно для прокатки периодических профилей, содержащий ось, несушую комплект сегментов с профилированным катаюшим диаметром

5 с пазами, отличающийся тем. что, с целью исключения затекания металла по месту разъема сегментов и упрошения сборкиразборки валка, плоскость разъема сегментов ориентирована в плоскости наименьшего катающего диаметра, и сегменты соединены

1о между собой посредством упругих элементов, выполненных в виде двутавровых балок, фланцы полок которых с одной стороны установлены в пазы смежных сегментов, а с другой оперты на несущую ось, при этом на стенке упругих элементов со стороны сегментов выполнен выступ, прымыкаюший к плоскости разъема, а противоположная сторона стенки расположена от образуюшей диаметра оси на расстоянии, равном величине упругого изгиба стенки.

2. Валок по п. 1, отличающийся тем, что упругие элементы выполнены из материала с меньшим коэффициентом линейного расширения, чем материал сегмечтов.

Источники информации, принятые во внимание при экспертизе

). Патент СССР Х 344174, кл. В 21 В 27/02, 1972. лф

А-А иг Г
