Реферат

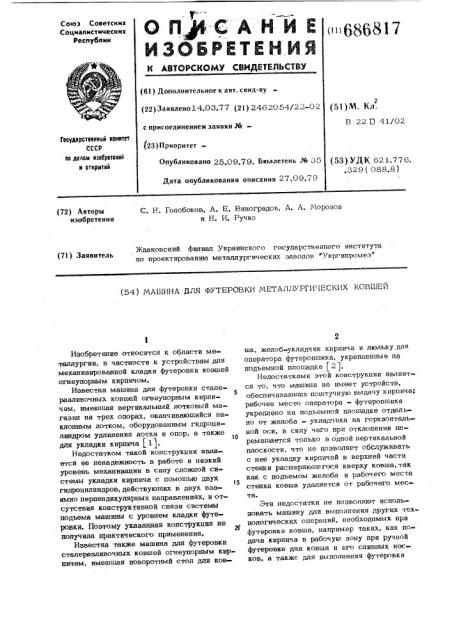

ОПРаАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических республик (!1; 68681 7 (61) Дополнительное к авт. синд-ву (22)Заявлено14,03.77 (21) 2462054/22-02 (51) Щ. (л.

В 22 I3 41/02 с присоединением заявки K(23) ПрноритетГасудвратеенньй аанетет

СССР аа делам изааретеиай в аткритай

Опубликовано 25.09.79. Бюллетень J% 35

Дата опубликования описания 27.09.79 (53) УДK 621.776..329 (088.8) (72) Авторы изобретения

С. H. Голобоков, A. E, Виноградов, A. А. Морозов и Н. И. Ручко

Ждановский филиал Украинского государственного института

71 Заявитель по проектированию металлургических заводов "Укргипромез (54) МАШИНА ДЛЯ ФУТЕРОВКИ МЕТАЛЛУРГИЧЕСКИХ КОВШЕЙ

Изобретение относится к области металлургии, в частности к устройствам для механизированной кладки футеровки ковшей огнеупорным кирпичом.

Известна машина для футеровки стале5 разливочных ковшей огнеупорным кирпичем, имеюшая вертикальный лотковый магазин на трех опорах, оканчиваюшийся наклонным лотком, оборудованным гидроцилиндром удлинения лотка и опор, а также

10 для укладки кирпича f 11.

Недостатком такой конструкции является ее ненадежность в работе и низкий уровень механизации в силу сложной системы укладки кирпича с помошью двух

15 гидроцилиндров, действуюших в двух взаимно перпендикулярных направлениях, и отсутствия конструктивной связи системы подъема машины с уровнем кладки футеровки. Поэтому указанная конструкция не получила практического применения.

Известна также машина для футеровки сталеразливочных ковшей огнеупорным кирпичем, имеюшая поворотный стол для ковша, желоб-укладчик кирпича и люльку для оператора футеровшика, укрепленные на подъемной плошадке (2).

Недостатками этой конструкции является то, что машина не имеет устройств, обеспечиваюших поштучную выдачу кирпича; рабочее место оператора — футеровшика укреплено на подъемной плошадке отдельно от желоба - укладчика на горизонтальной оси, в силу чего при отклонении перемешается только в одной вертикальной плоскости, что не позволяет обслуживать с нее укладку кирпичей в верхней части стенки расширяюшегося кверху ковша,так как с подъемом желоба и рабочего места стенка ковша удаляется от рабочего места.

Зти недостатки не позволяют использовать машину для выполнения других тех» нологических операций, необходимых прн футеровке ковша, например таких, как по дача кирпича в рабочую зону при ручной футеровке дна ковша и его сливных носков, а также для выполнения футеровки

686 стенок ковша в полуавтоматическом режиме, когда основную часть каждого кольца футеровки машина выполняет в автоматическом режиме, а их замыкаюший участок из двух-трех кирпичей с необходимой подгонкой выполняется вручную футеровшиком.

H еобходимость полуавтоматической футеровки стенок ковша появляется при отсут ствии специального набора клинового кирпича, которым выкладывается спиральный участок при переходе с уровня первого кольца на второй у дна ковша и в местах уступов футеровки, а также при нескольких уступах футеровки, имеюшей разную толшину по высоте стенки ковша.

Кроме того полуавтоматическая выкладка футеровки способствует увеличению о6шей стойкости футеровки ковша и снижению удельного расхода огнеупорного кирпича по сравнению с автоматической за счет отсутствия неплотностей швов в местах перехода витков с горизонтального участка на наклонный и с наклонного на горизонтальный, имеющих место при автоматической футеровке.

При использовании машины для футеровки металлургических ковшей известной конструкции для выполнения указанных операций требуется отдельное рабочее мес зо то в цехе, снабженное дополнительными необходимыми средствами механизации подачи кирпичей и подъема рабочих - футеровшиков по мере подъема кладки футеровки. . Цель изобретения состоит в расширении технологических возможностей, позво35 ляюших выполнять наряду с автоматической укладкой кирпича при футеровке стенки ковша, такие операции как подача кирпича в рабочую зону при ручной футеровке дна ковша и сливных носков ковша, выдача кирпича на открытую полку, необходимую при выполнении футеровки стенок ковша в полуавтоматическом режиме, подъем рабочего-футеровшика на необходи45 мую высоту в положение, удобное для выполнения необходимых операций цри футеровке и контроля процесса.

Это достигается тем, что желоб-укладчик снабжен откидной плошадкой, смонти50 рованной на его конце, а также стопором, выполненным в виде двухплечего рычага, одно плечо которого выполнено фигурным, и соединено посредством тяг с плошадкой, а второе подпружинено и соединено с приводом, при этом в средней части желоб укладчик снабжен питателем и установленным с воэможностью поворота aoapyr вертикальной оси фланцевым шарниром с фик817

4 сатором, причем желоб-укладчик и рабочее место для оператора-футеровшика укреплены на одном поворотном основании.

На фиг. 1 изображена машина футеровки металлургических ковшей, вид сбоку; на фиг. 2 - нижняя часть желоба-укладчика при футеровке стенки, вид по стрелке А на фиг. 1; на фиг. 3 - нижняя часть желоба-укладчика при футеровке стенки, разрез Б-Б на фиг. 2; на фиг. 4 - нижняя часть желоба-укладчика в положении при выдаче кирпича на открытую откидную плошадку; на фиг. 5 - нижняя часть желоба - укладчика в положении его стыковки с желобом, расположенным в корпусе; на, фиг. 6 - никняя часть желоба - укладчика в положении его стыковки с желобом, расположенным в корпусе рабочего места, разрез В-В на фиг. 5.

Машина для футеровки металлургических ковшей имеет поворотный стол 1 для футеруемого ковша 2, желоб-укладчик 3, выполненный в сечении в виде короба по размерам кирпича и люльку 4 для оператора-футеровшика. Желоб 3 и люлька 4 через кронштейн 5, выполненный в виде лестницы, укреплены на одном поворотном основании 6, которое, в свою очередь, укреплено с помошью вертикального вала на подъемной плошадке 7. Люлька 4 имеет механизм подъема и опускания 8.

На нижнем конце желоба-укладчика 3 шарнирно укреплена с помошью оси 9 откидная плошадка 10, которая соединена тягами 11 со стопором 12.. Стопор 12 осью 13 шарнирно укреплен на корпусе желоба 3 и снабжен уравновешивающей пружиной 14, а также силовой пружиной

15, затянутой с расчетным усилием на стержне 16 через траверсу 17. Траверса

17 шарнирно укреплена на нижнем плече рычага, верхнее плечо которого выполнено в виде рукоятки 18, укрепленного осью

19 на кронштейне желоба 3.

В средней части желоб-укладчик 3 снабжен питателем 20 и фланцем 21, соединяюшим верхнюю часть с его нижней частью и обеспечиваюшим поворот нижней части желоба относительно верхней на некоторый угол вокруг вертикальной оси

22.,Юля фиксации нижней части желобаукладчика 3 в крайних его положениях в его фланце имеется два отверстия 23 и

24 с фиксируюшим штифтом 25. Для удоб« ства поворота нижней части желоба к ней жестко прикреплена рукоятка 26. Выше

686817

5 фланца 21 на желобе-укладчике 3 укреп. лен кронштейн 27 с копиру1ощпм роликом 28

В рабочем месте под его полом установлен желоб 29, оканчивающийся шарнирно укрепленной на оси 30 открытой полкой 31, соединенной тягами 32 с тормозной колодкой 33, укрепленной на оси 34. Пружина 35 уравновешивает тормозную колодку 33 и подвешенную на нее открытую полку 31, таким образом, что свободная 0 полка 31 находится на уровне основания желоба 29, а тормозная колодка 33 не касается находяшегося под ним кирпича.

Желоб 29 служит для подачи кирпича на желоба-укладчика 3 на открытую площадку

31 при футеровке дна ковша (см. фиг. 5 и фиг. 6). Подача раствора в зону кладка производится по шлангу 36.

Кроме того, машина снабжена системой датч иков, обеспечивающих автоматическое переключение основных механизмов при выпблнении отдельных операций.

Машина для футеровки металлургичес» ких ковшей может быть использована при подаче кирпича в рабочую зону при руч25 ной футеровке дна ковша при футеровке стенки в автоматическои и полуавтоматическом режимах и при подаче кирпича в рабочую зону при ручной футеровке сливных носков ковша.

Машина работает следующим образом.

Перед включением в работу машины желоб-укладчик 3 заполняют кирпичом 37

Э5 с подъемной площадки 7, предварительно перед этим рукоятку стопора переводят в положение «1". Заполняют кирпичом желоб 29, после чего кирпич в нем запирается штырями 38 от случайного выпада- 4„ ния. Футеруемый ковш 2 устанавливают на поворотный стол 1. для подачи кирпича в рабочую зону при р учной футеровке дна ковша желоб-укладчик

3 с рабочим местом вводят в ковш. При этом используют механизмы подъемной площадки

7 и поворотного основания 6. Желоб-укладчик 3 и рабочее место приводят в положение, изображенное на фиг. 5 и фиг. 6: откидная площадка 10 поднята в верхнее положение, нижняя часть желоба-укладчи ка 3 состыкована с началом желоба 29, что обеспечивается наличием фланца 21 и рукоятки 26 и фиксируется в атом положении штифтом 25 через отверстие 24.

Штыри 38 извлекают из отверстий в верхней стенке желоба 29. Питатель 20 приводят в рабочее положение, при котором он отсекает избыточное давление столба

6 кирпичей, расположенного в желобе-укладчике 3 выше питателя 20.

Начало работы при выполнении этой технологической операции начинается пос* ле перевода рукоятки стопора иэ положения "1, при котором стопор 1 2 под воздействием пружины 15 зажимает кирпич

38, препятствуя его выходу из желоба 3, в положение рукоятки стопора, когда пружина 15 не оказывает никакого действия на стопор 12, который поднимается пружиной 14 над кирпичом, не имея с ним контакта. Под действием расчетного веса столба кирпичей в желобе-укладчике 3, расположенного ниже питателя 20, кирпичи выходят из желоба 3 в желоб 29, вытесняя из него кирпич на полку 31. Под действием веса поступившего кирпича открытая полка 31 опускается, поворачиваясь на оси 30, через тяги 32 поворачивает тормозную колодку 33 вокруг оси

34, зажимая ею при этом кирпич в желобе 29, прекращает дальнейшее движение кирпича. После снятия кирпича с открытой полки 31, тормозная колодка 33 силою уравновешивающей пруж1пы 35 поднимается в исходное положение и прекращает свое тормозное действие на кирпич в желобе 29. В результате, первый кирпич иэ желоба 29 по описанной схеме немедленно перемешается на открытую полку, а ряд кирпичей в желобе 29 снова останавливается от действия тормозной колодки ЗЗ. При этом пополнение столба кирпичей в желобе-укладчике 3 ниже пита« теля 20 производится автоматически по мере выдачи кирпичей на открытую полку

31 питателем 20.

Снятые с полки 31 кирпичи укладываются в футеровку участка дна ковша, прилегаюшего к полке 31. После удаления фронта укладки футеровки от полки 31 он приближается к ней поворотом ковша в удобное положение путем вращения поворотного стола 1 в нужном направлении. ,Бля футеровки стенки ковша в автоматическом режиме желоб-укладчик 3 приводится в положение, изображенное на фиг. 2 и фиг. 3, откидная полка 10 поднята в верхнее положение, нижняя часть желоба-укладчика 3 зафиксирована штифтом 25 в отверстие 23 в своем правом (по ходу кирпича) положении на 100мм выше первого витка перед последним кирпичом 39 этого витка.

Первый виток футеровки с применением специального набора клинового кирпича для выполнения наклонного участка 40

<>86817

Dl <пол><летел вручную, Кониру>он<ий poJIHK

28 нос>ле вклю ения пце<3мо11}>и>3Од:1 (на

<ерт<>?KAx не пока.-<аи) поворотного основания I.> давит на к11р1<1<ч 29, прижимая его к стенке ковша 2. Рукоятка стопора нерее>од<<тс31 Н3 но>IОжения 1 I3 ПОложение, ири к<>тором стопор 12 поднимается над кирпичем силою уравновешиваюшей пружины 14 и не препятствует выходу кирпича из желоба под действием собственного ве-<О са столба. Кирпич 38 выходит из желоба и упирается в последний кирпич 38 начатого витка футеровки. Включается привод врашения стола 1 против часовой стрелки и начинается футеровка стенки ковша 2 в автоматическом режиме. При этом HB наклонных участках всех последующих витков производится автоматический подъем желоба на высоту кирпича, путем включе» ния привода подъема плошадки 7.

Работа машины при футеровке стенки в полуавтоматическом режиме (при отсут» ствии набора клинового кирпича), складывается из двух периодов. Б первом пери25 оде, после формирования начала кольца футеровки вручную, машина приводится в положение и работает как при футеровке в автоматическом режиме, При этом в автоматическом режиме выклвдывается ма30 шиной каждое кольцо футеровки, за исключением замыкаюшего его участка ( (см. фиг. 4). Во втором периоде выполняется вручную звмыкаюший участок " каждого кольца футеровки, а машина при

35 этом обеспечиввет подачу кирпича в рабочую зону. Для этого желоб-укладчик Зприводится в положение, изображенное на фиг. 4. После завершения выкладки основной чвсти кольца футеровки автоматичес40 ки происходит отключение привода врашения поворотного стола 1 и включение подъема плошадки 7 на высоту кольца футеровки, а также отключение привода подъема плошадки 7 по окончании этого подъе45 ма. При этом, футеровшиком, находяшимся на рабочем месте, рукоятка стопора переводится в положение 1 для предотврашения самопроизвольного выхода кирпича из желоба. Б положении рукоятки

1 стопор 12 силою пружины 15, поворачиваясь вокруг оси 13, зажимает кирпич в желобе 3, создает трение, силой которого гасится весь напор столба кирпича в желобе. (1алее плон адка 10 переводит» ся в нижнее положение. Включением перевода врашения поворотного стола 1 замыкаюший участок 3 приводится в удобное положение Относительно откидной полки l < >» E>x Jlx> <ает<>я н<<та <ел1з < >, н« ле

<его рукоятка <;топ< ра нереводится из Но»

>Io>K< iIH3I "1" D положение, при котором силовая пружина 1.> не производит никакого давления на c:топор 12, в пружина 14 поднимает его над кирпичом. В результате, кирпич 38 под действием веса расчетного столба кирпичей, расположенногО ниже питателя 20, выходит на открытую плошадку 1 0 и своим весом разворачивает ее вокруг оси 9, при этом через тяги 11 поворачивает ня оси 13 стопор 12, Осаживая пружину 14, зажимает им кирпич, нвходяшийся под ним в желобе-укладчике

3. В результате, дальнейшее продвижение в желобе прекрашается. Кирпич, находяшийся на открытой плошадке 10, может быть взят футеровшиком для выполнения замыкаюшего участка кольца футеровки, после чего силою пружины 14 стопор 12 поднимается над кирпичом и дает ему возможность под действием веса столба кирпича, расположенного ниже питателя 20, переместиться на откидную полку 10. Пополнение столба кирпичей, расположенного ниже питателя 20, производится автоматически питателем 20 по мере поступления их на откидную плошадку 10. При выполнении замыкаюшего участка кольца футеровки оформляется начало следуюшего кольца, с которого начинается очередной цикл машины в этом режиме работы, По мере подъема кладки футеровки в соответствии с уклоном стенки ковша 2 вместе с желобом-укладчиком 3 отклоняется и укрепленная на одном и том же поворотном основании 6 рабочее место, чем обеспечиваются одинаковые удобные условия работы футеровшику как у дна ковша, так и в верхней его части.

Для подачи кирпича в рабочую зону при ручной футеровке сливных носков ковша желоб-укладчик 3 приводится в положение квк во втором периоде работы в полуавтоматическом режиме (см. фиг. 4).

Включением механизмов подъема плошадки 7 и врашения поворотного стола 1 футеруемый носок ковша 2 приводится в удобное положение относительно откидной плошадки 10. Работа машины при выполнении этой технологической операции проходит по схеме работы полуавтоматического режима во втором нери<>>не.

Удобное положение рабочего места по высоте относительно рабочей зоны кладки футеровки и желоба-укладчика 3 при выполнении всех технологических операций

68(-) 8)

9 достигается ее подъемом или опусканием с помошью механизма 8.

Машина для футеровки металлургических ковшей позволит все операции по футеровке ковшей производить на одном рабочем месте и избиваться от необходимости организовать дополнительное рабочее место для футеровки дна ковша и его сливных носков с необходимыми средствами механизации, возможность вести про- 10 цесс футеровки в полуавтоматическом режиме способствует увеличению стойкости футеровки ковша и избавляет от неудобств связанных с приобретением, хранением, доставкой к месту кладки специальных на- 15 боров клиновых кирпичей, необходимых при футеровке стенок ковша в автоматическом режиме; крепление рабочего места для футеровшика и желоба-укладчика кирпича на одном поворотном основании обеспечивает одинаковые удобные условия работы футеровшика при футеровке стенки как у дна ковша, так и в верхней его части, по всей высоте стенки.

Формула изобретен ия

Машина для футеровки металлургических ковшей, содержашая поворотный стол

10 для ковша и укрепленный на подъемной плошадке желоб-укладчик кирпича и рабочее место для оператора-футеровшика, о тличаюшаяся тем,что,сцелью расширения технологических возможностей машины, желоб-укладчик снабжен откидной плошадкой, смонтированной на его конце, а также стопором, выполненным в виде двухплеяевого рычага, одно плечо которого выполнено фигурным и соединено посредством тяг с плошадкой, второе подпружинено и соединено с приводом, при этом в средней части желоб-укладчик снабжен питателем и установленным с возможностью поворота вокруг вертикальной оси фланцевым шарниром с фиксатором, причем желоб-укладчик и рабочее место для оператора-футеровшика укреплены на одном поворотном основании.

Источники информации. принятые во внимание при экспертизе

1. Авторское свидетельство СССР

No 195600, кл. В 22 2 4/02, 1962.

2. Авторское свидетельство СССР

No 186652, кл. В 22 2 41/02, 1963.

686817

Составитель И. Журина

Редактор Л. Лашкова Техред М, Келемеш Корректор Е. Папп

Заказ 5599/10 Тираж 945 Подписное

INHHHH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул, Проектная, 4
