Полимерная композиция

Полимерная композиция

Иллюстрации

Показать все

Реферат

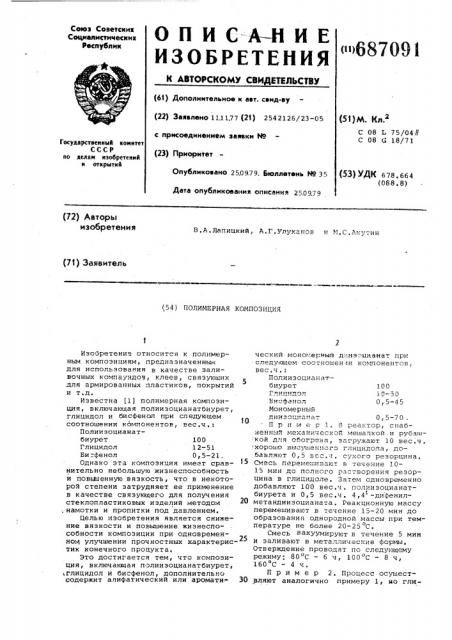

Союз Советских

Социалистических

Республик

О П И C А-Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ п»687091

Ж l (61) Дополнительное к ает. сеид-ву (22) Замвлено 11.1177 (21) 2542126/23-05 с присоединением заявки М (23) Приоритет

Опубликовано 250979. Бюллетень Nо 35

Дата опубликования описания 25.0979 (51) М. К.

С 08 L 75/04//

С 08 G 18/71

Государственный комитет

СССР по делам нзобретеннй н открытнй (53) УДК 6?8. 664 (088. 8) (72) Авторы изобретения

B.A.Ëàïèöêèé, А.Г.улуханов и М.С.Акутин (71) Заявитель (54) ПОЛИМЕРНАЯ КОМПОЗИЦИЯ

Изобретение относится к полимерным композициям, предназначенным для использования в качестве эаливочных компаундов, клеев, связующих для армированных пластиков, покрытий и т.д.

Известна (1) полимерная композицИя, включающая полииэоцианатбиурет, глицидол и бисфенол при следующем соотношении компонентов, вес.ч,:

Полиизоцианатбиурет 100

Глицидол 12-51

Би=фенол 0 5-21.

Однако эта композиция имеет сравнительно небольшую жизнеспособность и повышенную вязкость, что в некоторой степени затрудняет ее применение в качестве связующего для получения стеклопластиковых изделий методом . намотки и пропитки под давлением.

Целью изобретения является снижение вязкости и повышение жизнеспособности композиции при одновременно.4 улучшении прочностных характеристик конечного процукта.

Это достигается тем, что композиция, включающая пэлиизоцианатбиурет, глицидол и бисфенол, дополнительно содержит алифатический или аромати ЗО ческий мономерный д.: .нзоцианат при следующем соатношен m компонентов, вес.ч.:

Полиизоцианатбиурет 100

Глицидол j rl-50

Ни фенол 0,5-45

Мономерный диизоцианà" 0,5-70 .

П р н м е р 1. 8 реалов îð,,снабженный механической мешалкой и рубаш:кой для обогрева, загружают 10 вес,ч.

ВЕ1с шеfi ноi 0 бавляот 0,5 вес.- . сухого резорцина.

Смесь перемешивают в течение 10l5 мин до полного расстворения резорцина в глицидоле, Затем одновременно добавляют 100 вес,ч. полииэоцианатбиурета и 0,5 вес,ч. 4,4 -дифенил1 метандииэоцианата. Реакционную массу перемешивают в течение 15-20 мин до образования однородной массы при температуре не более 20-25 С.

Смесь вакуумируют в течение 5 мин и заливают в металлические формы.

Отверждение проводят по следующему режиму; 80 C — б ч, 100 С вЂ” 8 ч, 160 С вЂ” 4 ч.

Пример 2. Процесс осуществляют аналогично примеру 1, ыо глк687091

Вяэкость при 20 С, спэ

600

50 200 250 2500

Жизнеспособность при

20 Ср ч

14

0,5

Время гелеобразования при 100 С, мин

1,5 1,5 1,5

1,0

Прочность при растяжении, кгс/см

900 900 890

920

720

Деформационная теплостойкость, С

140 145 135

135

160

Формула изобретения

Полиизоцианатбиурет .

Глицидол

Бисфенол

Иономерный диизоцианат

10"50

0 5-45

О, 5-70 .

Составитель С.Пурина

Техреду.Ковалева Корректор Т.Скворцова

Редактор Т.Клюкина

Заказ 5669/25 Тираж 585 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП Патент, г,ужгород, ул.Проектная,4

М цидол вводят в количестве 50 вес.ч. в качестве мономерного иэоцианата

-берут 70 вес.ч. 1,б-гексаметилендиизоцианата и s качестве гидроксилсодержащего соединения - .45 вес.ч.

4 4 -диоксидифенилпропана на

100 вес.ч. полиизоцианата биурета.

Пример 3. Процесс осуществляют аналогично примеру 1, но глицидол вводят в количестве 25 вес.ч., в качестве мономерного иэоцианата берут смесь 2,4 и 2,6-Изомеров толуилендиизоцианата в количестве

35 вес.ч ., а в качестве гидроксилсодержащего соединения - 30 вес.ч.

4,4 -диоксидифенилсульфона на

100 вес.ч. Полиизоцианата биу, та, 15

Пример 4. Процесс осуществляют аналогично примеру 1, но глицидол вводят в количестве 30 вес.ч., Полимерная композиция, включающая полииэоцианатбиурет, глицидол и бисфенол, отличающаяся тем, что, с целью снижения „вязкости и повышения жизнеспособности композиции при одновременном улучшении прочностных характеристик конечного продукта, она дополнительно содержит алифатический или ароматический мономерный диизоцианат при следующем соотношении компонентов, вес.ч. в качестве мономерного диизоцваната 1 берут смесь 2,4- и 2,6- изомеров толуилендииэоцианата в количестве

20 вес.ч., а в качестве гидроксилсодержащего соединения - 25 вес.ч.

4,4 -диоксидифенилпропана на

100 вес.ч . полиизоцианата биурета.

Технологические свойства данных композиций и физико-механические показатели отвержденных образцов в сравнении с известной композицией приведены в таблице.

Как видно,иэ данных таблицы, по технологическим показателям предлагаемая полимерная композиция значительно превосходит известную композицию, s то же время наблюдается улучшение разрывной прочности без значительного ухудшения деформационной теплостойкости.

Источники информации, принятые во вйимание при экспертизе

1. Заявка 9 2514509/3205, кл. С 08 L 75/00, 1977, по которой принято решение о выдаче авторского свидетельства.
