Реферат



Ь. ласс 77а, 11

СССР

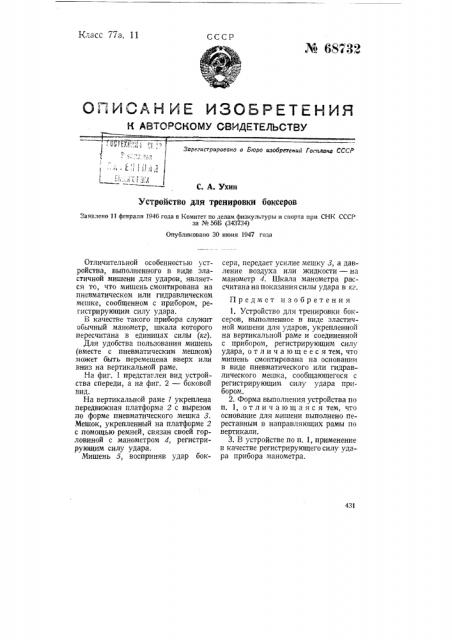

GiGHCAH ИЕ ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зарегистрировано в Бньо ызобретений Гоеплака СССР

С. А. Ухин устройство для тренировки боксеров

Заявлено 11 февраля 1946 года в Комитет по делам физкультуры и спорта при СНК СССР за № 56Б (343734) Опубликовано 30 июня 1947 года сера, передает усилие мешку 3, а давление воздуха или жидкости — на манометр 4. Шкала манометра рассчитана на показания силы удара в кг.

431

Отличительной особенностью устройства, выполненного в виде эластичной мишени для ударов, является то, что мишень смонтирована на пневматическом или гидравлическом мешке, сообщенном с прибором, регистрирующим силу удара.

В качестве такого прибора служит обычный манометр, шкала которого пересчитана в единицах силы (кг).

Для удобства пользования мишень (вместе с пневматическим мешком) может быть перемещена вверх или вниз на вертикальной раме.

На фиг. 1 представлен вид устройства спереди, а на фиг. 2 — боковой вид.

На вертикальной раме 1 укреплена передвижная платформа Z с вырезом по форме пневматического мешка 3.

Мешок, укрепленный на платформе 2 с помощью ремней, связан своей горловиной с манометром 4, регистрирующим силу удара.

Мишень 5, восприняв удар бокПредмет изобретения

1. Устройство для тренировки боксеров, выполненное в виде эластичной мишени для ударов, укрепленной на вертикальной раме и соединенной с прибором, регистрирующим силу удара, о тли ч а ющ е е с я тем, что мишень смонтирована на основании в виде пневматического или гидравлического мешка, сообщающегося с регистрирующим силу удара прибором.

2. Форма выполнения устройства по п. 1, отличающаяся тем, что основание для мишени выполнено переставным в направляющих рамы по вертикали.

3. В устройстве по п. 1, применение в качестве регистрирующего силу удара прибора манометра.
