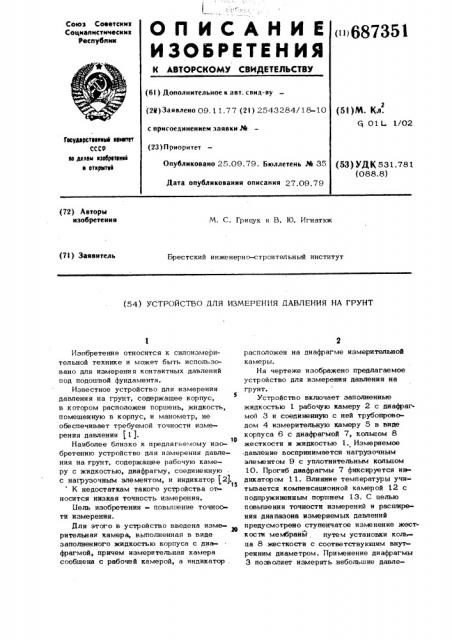

(72) Авторы изобретения

M. С. Грищук и B. Ю. Игнаткж (7l ) Заявитель

Брестский инженерно-с:троительный институт (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ДАВЛЕНИЯ.НА ГРУНТ

Изобретение относится к силоизмерительной технике и может быть использовано для измерения контактных давлений под подошвой фундамента.

Известное устройство для измерения давления на грунт, содержащее корпус, в котором расположен поршень, жидкость, помещенную в корпус, и манометр, не обеспечивает требуемой точности измерения давления (1). в

Наиболее близко к предлагаемому изобретению устройство для измерения давления на грунт, содержащее рабочую камеру с жидкостью, диафрагму, соединенную с нагрузочным элементом, и индикатор (21. 13 К недостаткам такого устройства от носится низкая точность измерения.

Llemü изобретения — повышение точности измерения. ,Пля этого в устройство введена изме рительная камера, выполненная в виде заполненного жидкостью корпуса с диафрагмой, причем измерительная камера сообщена с рабочей камерой, а индикатор . расположен на диафрагме измерительной камеры.

На чертеже изображено предлагаемое устройство для измерения давления на грунт.

Устройство включает заполненные жидкостью 1 рабочую камеру 2 с диафрагмой 3 и соединенную с ней трубопроводом 4 измерительную камеру 5 в виде корпуса 6 с диафрагмой 7, кольцом 8 жесткости и жидкостью 1. Измеряемое давлЕние воспринимается нагрузочным элементом 9 с уплотнительным кольцом

10. Прогиб диафрагмы 7 фиксируется индикатором 11. Влияние температуры учитывается компенсационной камерой 12 с подпружиненным поршнем 13. С целью повышения точности измерений и расширения диапазона измеряемых давлений предусмотрено ступенчатое изменение жесткости мембранй путем установки кольца 8 жесткости с соответствующим внуч ренним диаметром. Применение диафрагмы

3 позволяет измерять небольшие давлез 6873 ния, а также облегчает тарировку прибора.

Измеряемое давление через нагрузочный элемент 9 пе ред ае тся на ди афр аг му

3, далее на диафрагму 7, прогиб которой фиксируется индикатором 1 1. ,Пля работы все устройство, за исключением измерительной камеры 5 с диафрагмой 7, кольцом 8 жесткости и индикатором 11, помещается в предвари- 10 тельно подготовленное гнездо в теле фундамента, чтобы нижняя грань нагрузочного элемента 9 оказалась в плоскости подошвы фундамента (на чертеже не показан) .

Формула изобре тени я

Устройство для измерения давления на грунт, содержащее рабочую камеру с

51 4 жидкостью, диафрагму, соединенную с нагруоочщ ьм элементом, и индикатор, о т— л и ч и ю щ о о с я том, что, с целью повышения точности измерения, в него введен» измерительная камера, выполненная в видо заполненного жидкостью корпуса с дпафрагмбй, причем измерительная камера сообщена с рабочей камерой, а индикатор расположен на диафрагме измерительной каморы. !

Источники информации, принятые во вни .и ние при экспертизе

1. Авторское свпдстельство СССР

No. 453593, кл. G 01. L 1/02, 1975.

2. Авторское свидетельство СССР

М. 488098, кл. Cq 01 1 1/02, 1976 (прототип).
