l, «и687523

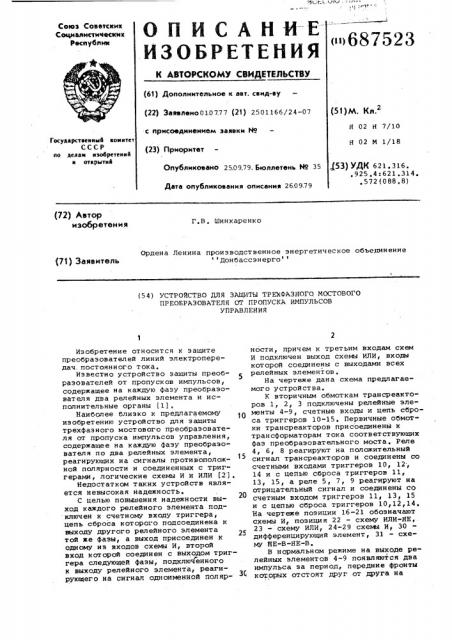

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Сее4иалистич вских

Республик (61) Дополнительное к авт. саид-еу (22) Заявлено010777 (21) 2501166/24-07 с присоединением заявки Но (23) Приоритет (51)М. К .

Н 02 Н 7/10

02 N 1/18

Гоеударстаенный Ic09lNTct

СССР оо делам кзооретеннЙ и открытнй 53) УДК 621 ° 316. .925.4:621 ° 314 ° ,572 (088,8) Опубликовано 25.09.79. Бюллетень еео 35

Дата опубликования описания 2609.79 (72) Автор изобретен и я

Г.В. Шинкаренко

Ордена Ленина производственное энергетическое объединение Донбассэнерго (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗИЦИТЫ ТРЕХФАЗНОГО. МОСТОВОГО

ПРЕОБРАЗОВАТЕЛЯ OT ПРОПУСКА ИМПУЛЬСОВ

УПРАВЛЕНИЯ

Изобретение относится к защите преобразователей линий электропередач. постоянного тока.

Известно устройство защиты преобразователей от пропусков импульсов, содержащее на каждую фазу преобразователя два релейных элемента и исполнительные органы (1), Наиболее близко к предлагаемому изобретению устройство для защиты трехфазного мостового преобразователя от пропуска импульсов управления, содержащее на каждую фазу преобразователя по дна релейных элемента, реагирующих на сигналы противоположной полярности и соединенных с триггерами, логические схемы И и ИЛИ (2).

Недостатком таких устройств является невысокая надежность.

С целью повышения надежности выход каждого релейного элемента подключен к счетному входу триггера, цепь сброса которого подсоединена к выходу другого релейного элемента той же фазы, а выход присоединен к одному из входон схемы И, второй вход которой соединен с выходом триггера следующей фазы, подключенного к выходу релейного элемента, реагирующего на сигнал одноименной полярности, причем к третьим входам схем

И подключен выход схемы ИЛИ, входы которой соединены с выходами всех релейных элементов °

На чертеже дана схема предлагаемого устройстна.

К вторичным обмоткам трансреакторов 1, 2, 3 подключены релейные элементы 4-9, счетные входы и цепь сброса триггеров 10-15. Первичные обмотки трансреакторов присоединены к трансформаторам тока соотнетствующих фаз преобразовательного моста. Реле

4, 6, 8 реагируют на положительный сигнал трансреакторов и соединены со счетными входами триггеров 10, 12, 14 и с цепью сброса триггеров 11, 13, 15, а реле 5, 7, 9 реагируют на отрицательный сигнал и соединены со счетным входом триггерон 11, 13, 15 и с цепью сброса триггеров 10,12,14, На чертеже позиции 16-21 обозначают схемы И, позиция 22 — схему ИЛИ-НЕ, 23 — схему ИЛИ, 24-29 схема И, 30 дифференцирующий элемент, 31 - схему ЯЕ-В-НЕ-В, В нормальном режиме на выходе релейных элементов 4-9 появляются два импульса sa период, передние фронты которых отстоят друг от друга на

687523

2О

60 и совпадают с началом коммутации соответствующих нентилей. Пусть

Перед вводом преобразовательного моста на выходе триггера,10 существонала логическая единица. При срабатывании элемента 4 на выходе триггера 10 устанавливается логический нуль. После возникновения второго импульса. на выходе элемента 4 на выходе триггера 10 снова устанавливается единица. Через 60 происходит коммутация между вентилями, по которым протекают отрицательные токи фаэ

В и С, и на выходе элементов 6 и 9 появляются сигналы, что приводит к возникновению единицы на выходе триггера 12 и исчезновению ее на выходе триггера 15. После возврата элементов б и 9 в исходное состояние, когда на выходе элемента 22 восстановится единица, возникают условия для появления единицы на выходе элементов 16 и 23. Затем возникает коммуг ация между вентилями, по которым протекают положительные токи

Фаз А и В. Яа выходе элементов 5 и б возникают сигналы. Элемент 5 вызывает появление единицы на выходе триггера ll и производит сброс триггера 10 . Элемент б вызывает сброс триггера 12. На выходе элемента 30 в момент исчезновения единицы на выходе элемента 23 возникает импульс, Далее единицы на выходе триггеров 10««15 существуют только в интервале 60 между импульсными сигналами на выходе элементов 4-9 соответ- 3 ственно, Поэтому на выходе элементов 16-21 существуют нули, При исчезновении импульсов на выходе одного из каналов системы управления ток фазы А переходит из об- 40 ласти положительных значений в область отрицательных значений без интервала нулевых значений. Тогда на выходе трансреактора 1 будет существовать не два сигнала, сдвинутых 4 примерно на 60 и достаточных для срабатывания элемента 5,а один.Ha выходе элемента 5 в течение периода будет существовать только один импульс, а на выходе элемента б два, йо сдвинутых друг относительно друга на 120, Соответствующим обpRзом УВелнчится длительность сущ В ствования логической единицы на вы« .ходе триггера 12 ° Ограничение длительности единицы на выходе триггера 1,1 будет осуществляться в данном случае не вторым импульсом элемента

5, а подачей сигнала с выхода элемента 4, при возникновении соответствующей коммутации на цепь сброса этого триггера. В результате произойдет наложение единиц на выходах триггеров 11, 13, что после возврата полупроводниковых релейных элементов н несработанное состояние приведет к возникновению единицы на выходе элементон 17, 23. При нозникноненин коммутации между вентилями, по которым протекают отрицательные токи Фаз А и В, единица на выходе элементов 17 и 23 исчезнет, что вызовет появление импульса на выходе элемента 30. Единица на выходе элемента 31 появится только через время, включающее в себя заданное количество импульсов на выходе элемента 30, Совпадение во времени единиц .на выходах элементон 17 и 31 приводит к появлению логической единицы на выходе элемента 25, что свидетельствует о неисправности конкретного поврежденного канала системы управления.

Формула изобретения

Устройство для защиты трехфазного мостового преобразователя от пропуска импульсов управления, содержащее на каждую Фазу преобразователя по два релейных элемента, реагирующих на сигналы противоположной полярности и соединенных с триггерами, логические схемы И и ИЛИ, о т л и -. ч а ю щ е е с я тем, что, с целью повышения надежности, выход каждого релейного элемента подключен к счетному входу триггера, цепь сброса которого подсоединена к выходу другого релейного элемента той же фазы,а выход присоединен к одному из входов схемы И, второй вход которой соединен с выходом триггера следующей Фазы, подключенного к выходу релейного элемента, реагирующего на сигнал одноименной полярности, причем к третьим входам схем И подключен выход схемы ИЛИ, входы которой соединены с выходами всех релейных элементов.

Источники информации, прчнятые во внимание при экспертизе

l, Инструкция по наладке и включению в работу защиты от пропусков импульсов, -Л,, НИИПТ, 1972.

2. Авторское свидетельство СССР по заявке 9 1744370/24-07р кл. Н 02 Н 7/10, 1972.
