Устройство для защиты преобразователя частоты с промежуточным звеном постоянного тока

Устройство для защиты преобразователя частоты с промежуточным звеном постоянного тока

Иллюстрации

Показать все

Реферат

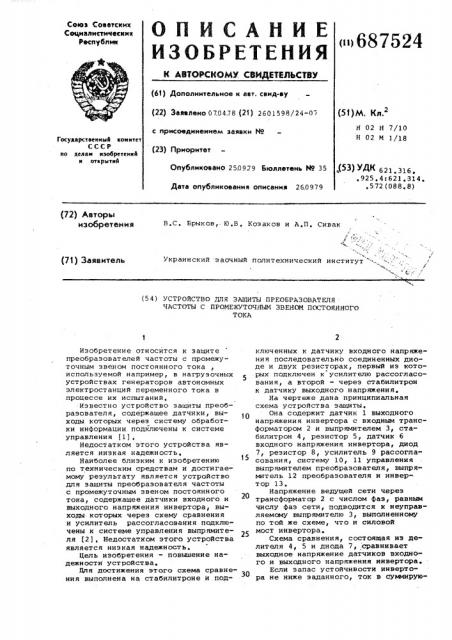

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ. СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву

Союз Советских

Социалистических

Республик (53)М. Кл. (12) Заявлено 0704.78 (21) 2601598/24-07

Н 02 Н 7/10

Н 02 М 1/18

Государственный комнтет

СССР но делам нзооретеннй н отнрытнй (23) Приоритет

РЗ) 4К 621 ° 316 °

925 4 621 314,572 (088.8) Опубликовано 25.0929 Бюллетень HP 35

Дата опубликования описания 260979 (72) Авторы изобретения

В,С. Брыков, Ю.В, Козаков и А.П. Сивак,с

Украинский заочный политехнический институт с;; (73) Заявитель (5 4) VCTPOBCTBO ДЛЯ ЗАЩИТЫ ПРЕОБРАЗОВАТЕЛЯ

ЧАСТОТЫ С ПРОМЕЖУТОЧНЫМ ЗВЕНОМ ПОСТОЯННОГО

ТОКА

Изобретение относится к защите преобразователей частоты с промежуточным з вен ом постоя ни ого тока используемой например, в нагрузочных устройствах генераторов автономных электростанций переменного тока в процессе их испытаний, Известно устройство защиты преобразователя, содержащее датчики, выходы которых через систему обработки информации подключены к системе управления fl), Недостатком этого устройства является низкая надежность, Наиболее близким к изобретению по техническим средствам и достигаемому результату является устройство для защиты преобразователя частоты с промежуточным звеном постоянного тока, содержащее датчики входного и выходного напряжения инвертора, выходы которых через схему сравнения и усилитель рассогласования подключены к системе управления выпрямителя (2), Недостатком этого устройства является низкая надежность.

Цель изобретения — повышение надежности устройства. цля достижения этого схема сравнения выполнена на стабилитроне и подключенных к датчику входного напряжения последовательно соединенных диоде и двух резисторах, первый иэ которых подключен к усилителю рассогласования, а второй - через стабилитрон к датчику выходного напряжения.

На чертеже дана принципиальная схема устройства защиты.

Она содержит датчик 1 выходного напряжения инвертора с входным трансформатором 2 и выпрямителем 3, стабилитрон 4, резистор 5, датчик 6 входного напряжения инвертора, диод

7, резистор 8, усилитель 9 рассогла" сования, систему 10, 11 управления выпрямителем преобразователя, выпрямитель 12 преобразователя и инвертор 13.

Напряжение ведущей сети через трансформатор 2 с числом фаз, равным числу фаэ сети, подводится к неуправляемому выпрямителю 3, выполненному по той же схеме, что и силовой мост инвертора.

Схема сравнения, состоящая иэ делителя 4, 5 и диода 7, сравнивает выходное напряжение датчиков входного и выходного напряжения инвертора.

Если запас устойчивости инвертора не ниже заданного, ток в сумлирую687524

Формула изобретения

/еиери

Составитель В. Литвиненко

Р акто Н Раэ мова Тех С.Мигай Ко екто Г. Назарова

Заказ 5739/49 Тираж 857 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Москва X-35 Р шская наб,, 4 5

Филиал ППП Патент, r, ужгород, ул. Проектная, 4 щем органе равен нулю и напряжение усилителя 9 равно нулю.

При уменьшении угла запаса устойчивости ниже допустимого иэ-эа понижения напряжения ведущей сети или повышения напряжения на входе инвер-, тора в суммирующем органе течет ток, на входе усилителя 9 появляется напряжение, которое через систему

10, 11 управления воздействует нд управляеьий выпрямитель 12, увеличи.вая фазу углов регулирования послед» него и уменьшая, таким образом, входное напряжение инвертора.

Устройство для защиты преобразователя частоты с промежуточным звеном постоянного тока, содержащее датчики входного и выходного напряжения инвертора, выходы которых через схему сравнения и усилитель рассогласования подключены к системе управления выпрямителя, о т л и ч а ю щ е е

5 с я тем, что, с целью повышения надежности, схема сравнения выполнена на стабилитроне и подключенных к датчику входного напряжения последовательно соединенных диоде и двух резисторах, первый. из которых подключен к усилителю рассогласования, а второй - через стабилитрон - к датчику выходного напряжения, Источники информации, принятые во внимание при экспертизе

1. Глух Е.М. и Зеленов В.Е. Защита полупроводниковых преобразователей. М., Энергия, 1970, с. 78, 2. Авторское свидетельство СССР по заявке в 2 38156 7/2 4-07, 2О кл. Н 02 Н 7/10. 1976.
