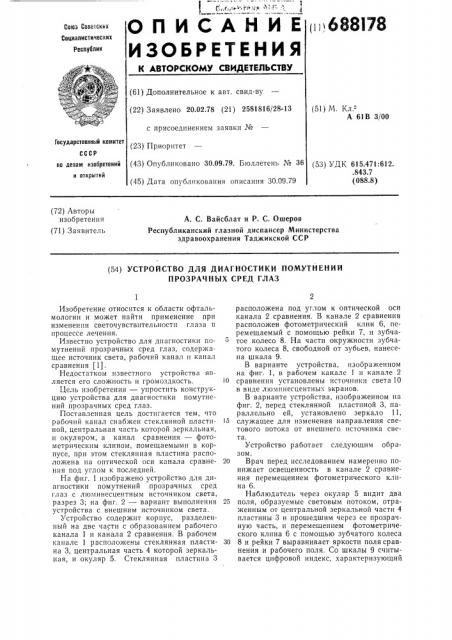

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (i i! 688l78

Со аз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 20.02.78 (21) 2581816/28-13 с присоединением заявки № (51) М. Кл."А 61В 3/00 по ленам изобретений (43) Опубликовано 30.09.79. Бюллетень № 36 (53) УДК 615.471:612. .843.7 (088.8) и открытий (45) Дата опубликования описания 30.09.79 (72) Авторы изобретения (71) Заявитель

А. С. Вайсблат и P. С. Ошеров

Республиканский глазной диспансер Министерства здравоохранения Таджикской ССР (54) УСТРОЙСТВО ДЛЯ ДИАГНОСТИКИ ПОМУТНЕНИЙ

ПРОЗРАЧНЪ|Х СРЕД ГЛАЗ

Государственный комитет (23) Приоритет

Изобретение относится к области офтальмологии и может найти применение при изменении светочувствительностп глаза в процессе лечения.

Известно устройство для диагностики помутнений прозрачных сред глаз, содержащее источник света, рабочий канал и канал сравнения (1).

Недостатком известного устройства является его сложность и громоздкость. l0

Цель изобретения — упростить конструкцию устройства для диагностики помутнений прозрачных сред глаз.

Поставленная цель достигается тем, что рабочий канал снабжен стеклянной пласти- 15 ной, центральная часть которой зеркальная, и окуляром, а канал сравнения — фотометрическим клином, помещаемыми в корпусе, при этом стеклянная пластина расположена на оптической оси канала сравне- 20 ния под углом к последней.

На фиг. 1 изображено устройство для диагностики помутнений прозрачных сред глаз с люминесцентным источником света, разрез 3; на фиг, 2 — вариант выполнения 25 устройства с внешним источником света.

Устройство содержит корпус, разделенный на две части с образованием рабочего канала 1 и канала 2 сравнения. В рабочем канале 1 расположены стеклянная пласти- 30 на 3, центральная часть 4 которой зеркальная, и окуляр 5. Стеклянная пластина 3 расположена под углом к оптической оси канала 2 сравнения. В канале 2 сравнения расположен фотометрический клин 6, перемещаемый с помощью рейки 7, и зубчатое колесо 8. На части окружности зубчатого колеса 8, свободной от зубьев, нанесена шкала 9.

В варианте устройства, изображенном на фиг. 1, в рабочем канале 1 н канале 2 сравнения установлены источники света 10 в виде люминесцентных экранов.

В варианте устройства, изображенном на фиг. 2, перед стеклянной пластиной 3, параллельно ей, установлено зеркало 11, служащее для изменения направления светового потока от внешнего источника света.

Устройство работает следующим образом.

Врач перед исследованием намеренно понижает освещенность в канале 2 сравнения перемещением фотометрического клина 6.

Наблюдатель через окуляр 5 видит два поля, образуемые световым потоком, отраженным от центральной зеркальной части 4 пластины 3 и прошедшим через ее прозрачную часть, и перемещением фотометрического клина 6 с помощью зубчатого колеса

8 и рейки 7 выравнивает яркости поля сравнения и рабочего поля. Со шкалы 9 считывается цифровой индекс, характеризующий

688178

1 1!

4 иг.1 фиг. Z

Составитель T. Коноплянникова

Редактор М. Кузнецова

Текред Т. Писанина Корректор P. Беркович

Заказ 2355/6 Изд. № 565 Тираж 681 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, OK-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 различную светочувствительность глаза, обусловленную степенью помутнения прозрачных сред последнего.

Предлагаемое устройство позволяет оперативно и без привлечения сложной аппаратуры оценить степень помутнения прозрачных сред глаз, выраженную в относительных единицах, и объективно судить об изменении светочувствительности глаза в процессе лечения.

Формула изобретения

Устройство для диагностики помутнений прозрачных сред глаз, содержащее источник света, рабочий канал и канал сравнения, отличающееся тем, что, с целью упрощения конструкции, рабочий канал снабжен стеклянной пластиной, центральная часть которой зеркальная, и окуляром, а канал сравнения — фотометрическим клином, помещаемыми в корпусе, при этом стеклянная пластина расположена на оптической оси канала сравнения под углом к последней.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 399235, кл. Л 61В 3/00, 1971.
