Класс 57Ь, 12, 9
X 68МО

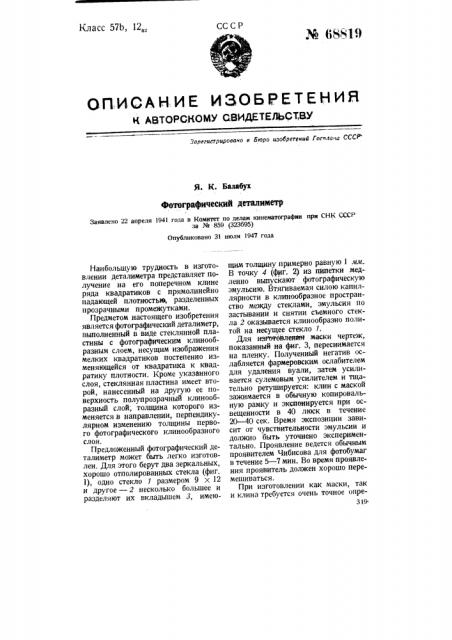

ОПИСАН ИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТЗУ
Зарегистрировано в бюро изобретений Госнлана СССР
Я. К. Балабух
Фотографический деталиметр
Заявлено 22 апреля 1941 года в Комитет по делам кинематографии при СНК СССР
3a № 859 (323695) Опубликовано 31 июля 1947 года
Наибольшую трудность в изготовлении деталиметра представляет получение íà его поперечном клине ряда квадратиков с прямолинейно падающей плотностью, разделенных прозрачными промежутками.
Предметом настоящего изобретения является фотографический деталиметр, выполненный в виде стеклянной пластины с фотографическим клинообразным слоем, несущим изображения мелких квадратиков постепенно изменяющейся от квадратика к квадратику плотности. Кроме указанного слоя, стеклянная пластина имеет второй, нанесенный на другую ее поверхность полупрозрачный клинообразный слой; толщина которого изменяется в направлении, перпендикулярном изменению толщины первого фотографического клинообразного слоя.
Предложенный фотографический деталиметр может быть легко изготовлен. Для этого берут два зеркальных, хорошо отполированных стекла (фиг.
1), одно стекло 1 размером 9 х 12 и другое — 2 несколько большее и разделяют их вкладышем 3, имеющим толщину примерно равную 1 мм..
В точку 4 (фиг. 2) из пипетки мед-ленно выпускают фотографическую эмульсию. Втягиваемая силою капиллярности в клинообразное пространство между стеклами, эмульсия по застывании и снятии съемного стекла 2 оказывается клинообразно политой на несущее стекло 1.
Для изготовленйя маски чертеж, показанный на фиг. 3, переснимается на пленку. Полученный негатив ос-лабляется фармеровским ослабителем для удаления вуали, затем усиливается сулемовым усилителем и тщательно ретушируется: клин с маской зажимается в обычную копировальную рамку и экспонируется при освещенности в 40 люск в течение
20 — 40 сек. Время экспозиции зависит от чувствительности эмульсии и должно быть уточнено экспериментально. Проявление ведется обычным проявителем Чибисова для фотобумаг в течение 5 — 7 мин. Во время проявления проявитель должен хорошо перемешиваться.
При изготовлении как маски, так и клина требуется очень точное опре319 № 68819
Фиг. 1
Фиг. 2 деление экспозиции, дабы вокруг квадратиков не образовался ореол рассеяния.
После всей фотографической обработки у готового клина промеряется константа вдоль полосок 5, представляющих собою обычные прямые клинья, и вычисляются значения деталей яркости, соответствующие отдельным горизонтальным рядам квадратиков. Еще лучше промерить плотности отдельных квадратиков сетки б на микрофотометре. Эти значения пишутся тушью с глицерином на полоске 7 против соответствующих рядов через каждые 4 — 5 рядов.
На оборотную сторону несущего стекла 2 тем же способом наносится сплошной клин с понижением плотности перпендикулярно первому. Красителем для этого клина может служить измельченный графит или металлическое серебро.
После установления константы продольного клина у делений шкалы 8 вписываются соответствующие значения плотностей.
Продолжение шкалы 8 вверх служит для определения порога потемнения. Прозрачная часть 9 деталиметра служит для определения характеристической кривой.
Готовый деталиметр покрывают слоем цапонового лака для защиты от механических повреждений.
Описанный деталиметр может быть изготовлен любых размеров, начиная с ширины в 1 ся, и с люоым рисунком поперечного клина.
Предмет изобретения
1, Фотографический деталиметр, состоящий из стеклянной пластинки с фотографическим слоем, несущим изображения мелких квадратиков, постепенно изменяющейся плотности, отличающийся тем, что фотографический слой выполнен клинообразным, 2. Фотографический деталиметр по п. 1, отличающийсяналичием второго полупрозрачного клинообразного слоя, толщина которого изменяется в направлении, перпендикулярном изменению толщины первого слоя.
