Реферат



(i i) 68823I

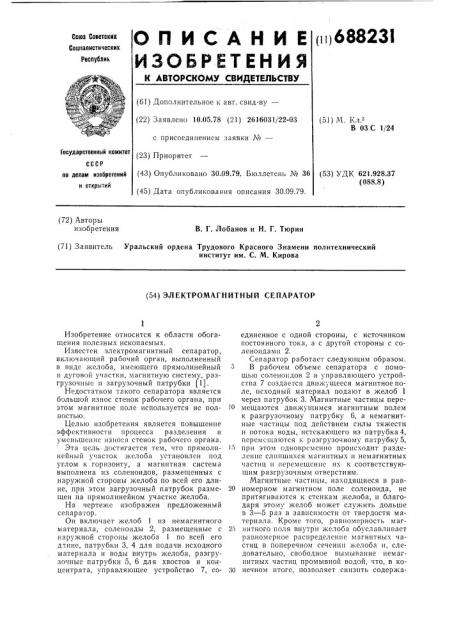

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Са(аз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 10.05.78 (21) 2616031/22-03 с присоединением заявки )хе— (51) М. Кл.2

В 03 С 1/24

Госудляатвеииый комитет 2 Приоритет сеем (43) Опубликовано 30.09.79. Бюллетень М 36 (45) Дата опубликования описания 30.09.79. (53) УДК 621.928.37 (088.8) ло делам изобротеиий и открытий (72) Авторы изобретения

В. Г. Лобанов и H. Г. Тюрин (71) Заявитель Уральский ордена Трудового Красного Знамени политехнический институт им. С. М. Кирова (54) ЭЛЕКТРОМАГНИТНЫИ СЕПАРАТОР

Изобретение относится к области обогащения полезных ископаемых.

Известен электромагнитный сепаратор, включающий рабочий орган, выполненный в виде желоба, имеющего прямолинейный и дуговой участки, магнитную систему, разгрузочные и загрузочный патрубки (1).

Недостатком такого сепаратора является большой износ стенок рабочего органа, при этом магнитное поле используется не полностью.

Целью изобретения является повышение эффективности процесса разделения и уменьшение износа стенок рабочего органа.

Эта цель достигается тем, что прямоли- )5 нейный участок желоба установлен под углом к горизонту, а магнитная система выполнена из соленоидов, размещенных с наружной стороны желоба по всей его длине, при этом загрузочный патрубок разме- 20 щен на прямолинейном участке желоба.

На чертеже изображен предложенный сепаратор.

Он включает желоб 1 из немагнитного материала, соленоиды 2, размещенные с 25 наружной стороны желоба 1 по всей его длине, патрубки 3, 4 для подачи исходного материала и воды внутрь желоба, разгрузочные патрубки 5, 6 для хвостов и концентрата, управляющее устройство 7, со- ЗО единенное с одной стороны, с источником постоянного тока, а с другой стороны с соленоидами 2.

Сепаратор работает следующим образом.

В рабочем объеме сепаратора с помощью соленоидов 2 и управляющего устройства 7 создается движущееся магнитное поле, исходный материал подают в желоб 1 через патрубок 3. Магнитные частицы перемещаются движущимся магнитным полем к разгрузочному патрубку 6, а немагнитные частицы под действием силы тяжести и потока воды, истекающего из патрубка 4, перемещаются к разгрузочному патрубку 5, при этом одноврсмснно происходит разделение слипшихся магнитных и немагнитных частиц и перемещение их к соответствующим разгрузочным отверстиям.

Магнитные частицы, находящиеся в равномерном магнитном поле соленоида, не притягиваются к стенкам желоба, и благодаря этому желоб может служить дольше в 3 — 5 раз в зависимости от твердости материала. Кроме того, равномерность магнитного поля внутри желоба обуславливает равномерное распределение магнитных частиц в поперечном сечении желоба и, следовательно, свободное вымывание немагнитных частиц промывной водой, что, в конечном итоге, позволяет снизить содержа688231

Формула изобретения

Составитель В. Романова

Техред Т. Писакина

Редактор 3. Ходакова

Корректор А. Галахова

Заказ 2103/12 Изд. № 553 Тираж 681 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 нпе нсмагннтных частиц в концентрате до

1 о/о

1. Электромагнитный сепаратор, включающий рабочий орган, выполненный в виде желоба, имеющего прямолинейный и дуговой участки, магнитную систему, загрузочный и разгрузочные патрубки, отл и ч а ющи йс я тем, что, с целью повышения эффективности процесса разделения и уменьшения износа стенок рабочего органа, прямолинейный участок желоба установлен под углом к горизонту, а магнитная система выполнена из соленоидов, размещенных с наружной стороны желоба по всей его длине.

2. Электромагнитный сепаратор по п. 1, отл и ч а ю щи и с я тем, что загрузочный патрубок размещен на прямолинейном участке желоба.

10 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 237768, кл. Б 03 С 1/18, 1967.
