Реферат

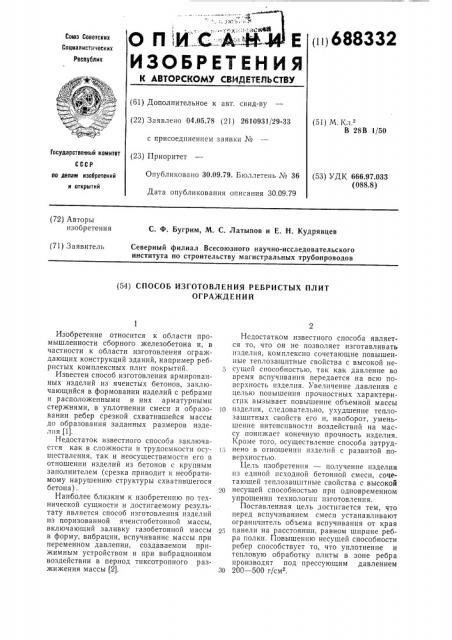

(и) 688332

Союз Советских

Социалистических

Республик о и и.с..лм.и а

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 04.05.78 (21) 2610931/29-33 (51) М. Кл.

В 28В 1/50 с присоединением заявки М

Опубликовано 30.09.79. Бюллетень М 36

Дата опубликования описания 30.09.79 (53) УДК 666.97.033 (088.8) по делам изобретений и открытий (72) Авторы изобретения

С. Ф. Бугрим, М. С. Латыпов и Е. Н. Кудрявцев (71) Заявитель

Северный филиал Всесоюзного научно-исследовательского института по строительству магистральных трубопроводов (54) СПОСОБ ИЗГОТОВЛЕНИЯ РЕБРИСТЫХ ПЛИТ

ОГРАЖДЕНИЙ

ГосУдаРственный комитет (23) Приоритет

Изобретение относится к области промышленности сборного железобетона и, в частности к области изготовления ограждающих конструкций зданий, например ребристых комплексных плит покрытий. 5

Известен способ изготовления армированных изделий из ячеистых бетонов, заключающийся в формовании изделий с ребрамп и расположенными в них арматурными стержнями, в уплотнении смеси и образо- 10 в ании ребер срезкой схватившейся массы до образования заданных размеров изделия (1).

Недостаток известного способа заключается как в сложности и трудоемкости осуществления, так и неосуществимости его в отношении изделий из бетонов с крупным заполнителем (срезка приводит к необратимому нарушению структуры схватившегося бетона). 20

Наиболее близким к изобретеншо по технической сущности и достигаемому результату является способ изготовления изделий из поризованной ячеистобетонной массы, включающий заливку газобетонной массы в форму, вибрации, вспучивание массы при переменном давлении, создаваемом прижимным устройством и при вибрационном воздействии в период тиксотропного разжижения массы 12). 30

Недостатком известного способа является то, что он не позволяет изготавливать изделия, комплексно сочетающие повышенные теплозащитные свойства с высокой несущей способностью, так как давление во время вспучпвания передается на всю поверхность изделия. Увеличение давления с целью повышения прочностных характеристик вызывает повышение объемной массы изделия, следовательно, ухудшение теплозащитных свойств его и, наоборот, уменьшение интенсивности воздействий на массу понижает конечную прочность изделия.

Кроме того, осуществление способа затруднено в отношении изделий с развитой поверхностью.

Цель изобретения — получение изделия из единой исходной бетонной смеси, сочетающей теплозащптные свойства с высокой несущей способностью при одновременном упрощении технологии изготовления.

Поставленная цель достигается тем, что перед вспучпванием смеси устанавливают ограничитель объема вспучивания от края панели на расстоянии, равном ширине ребра полки. Повышению несущей способности ребер способствует то, что уплотнение и тепловую обработку плиты в зоне ребра производят под прессующим давлением

200 — 500 г/сме.

688332

Г . и:рияд пермпсдпа5пщги

НПО «Поиск» Заказ 2219/1 Изд. № 570 Тираж 658

Подписное

Типография, пр. Сапунова, 2

Сущность способа заключается в том, что производится укладка смеси в форму, вспучивание и уплотнение под воздействием вибрации и тепловая обработка, причем вспучивание смеси ограждающей полки изделия 5 производят в открытом пространстве без приложения каких-либо внешних воздействий, а вспучивание смеси несущих ребер изделия осуществляют в полузамкнутой по10 лости под действием внутреннего давления, создаваемого выделяющимся при вспучивании газом. Увеличению прочности бетона несущих ребер способствует то, что после окончания процесса вспучивания ребра подвергают кратковременному вибропрессующему воздействию под давлением 200—

500 г/см, а термообработку изделия производят под действием внешнего давления на несущие ребра.

На чертеже изображен пример выполне20 ния способа.

В подготовленную форму 1 укладывают поризованную газом, например керамзитогазобетонную смесь. Несущие ребра 2 и ограждающую полку 3 разделяют жесткой

25 перегородкой 4, Между продольными бортами формы и перегородкой 4 устанавливают вертикально подвижный вкладыш 5.

В момент укладки бетонной смеси вкладыш

5 фиксируют на расстоянии С от низа пере30 городки 4 таким образом, чтобы предотвратить перемещение его вверх под действием давления вспучивания. Производят вибрирование, при котором бетонная смесь заполняет весь объем полости 2, а заполне85 ние ограждающей полки производят недоливом на необходимую для вспучивания высоту. Таким образом, вспучивание бетонной смеси несущих ребер происходит под внутренним давлением выделяющегося га- 40 за, так как полость ребер со всех сторон закрыта, кроме небольшой щели между низом перегородки 4 и поддоном полки. Это способствует тому, что под действием внутренного давления газа ячейки в цементном 45 рстворе ребер получаются более мелкими, а межьячеистые перегородки более плотными и прочными. Вспучивание же смеси ограждающей полки изделия происходит в

1 (Y P " ./ф, ф :

Период дспучиданип открытом пространстве и пузырьки газа, раздвигая цементный раствор, сливаются в более крупные ячейки, способствуя снижению объемной массы и улучшению теплозащитных характеристик материала.

После окончания процесса вспучивания ребра плиты подвергают кратковременному вибропрессованию под удельным давлением 350 г/см при помощи вкладышей 5 известными способами. При этом вкладыш

5 занимает положение на уровне низа перегородки 4 и жестко фиксируется. Вибропрессующее воздействие ребер снимает внутренние напряжения материала и уплотняет его. Далее форму с изделием направляют на термообработку. Причем на этом посту на ребра изделия прикладывают внешнее давление через вкладыш 5 порядка также 350 г/см, которое осуществляют известными способами (например, опиранием формы с изделиями друг на друга).

Формула изобретения

1. Способ изготовления ребристых плит ограждений из поризованных газом легких бетонных смесей, включающий укладку. смеси в форму, вспучивание и уплотнение под воздействием вибрации и тепловую обработку, отличающийся тем, что, с целью получения изделия из единой исходной смеси, сочетающего теплозащитные свойства с высокой несущей способностью при одновременном упрощении технологии изготовления, перед вспучиванием устанавливают ограничители объема вспучивания смеси от края панели на расстоянии, равном ширине ребра у полки.

2. Способ по п. 1, отличающийся тем, что, с целью повышения несущей способности ребра, уплотнение и тепловую обработку плиты в зоне ребра производят под прессующим давлением 200 — 500 г/cM .

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 420455, кл. В 28В 1/50, 1974.

2. Авторское свидетельство СССР № 326072, кл. В 28В 1/50, 1969.
