Реферат



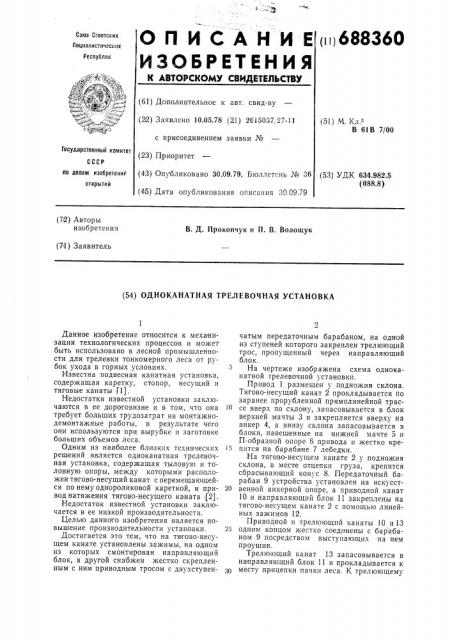

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11) 688360

Союз Советских

Социалистических

Респуолнк (61) Дополнительное к авт. свид-ву (22) Заявлено 10.05.78 (21) 2615037,27-11 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.09,79. Бюллетень № 36 (45) Дата опубликования описания 30.09.79 (51) .Ъ1. Кл.з

В 61В 7/00

Государственный комитет (53) УД.К 634.982.5 (088.8) па делам изооретенир открытий (72) Авторы изобретения

В. Д. Прокопчук и П. В. Волощук (71) Заявитель (54) ОДНОКАНАТНАЯ ТРЕЛЕВОЧНАЯ УСТАНОВКА

Данное изобретение относится к механизации технологических процессов и может быть использовано в лесной промышленности для трелевки тонкомерного леса от рубок ухода в горных условиях.

Известна подвесная канатная установка, содержащая каретку, стопор, несущий и тяговые канаты j1).

Недостатки известной установки заключаются в ее дороговизне и в том, что она требует больших трудозатрат на монтажнодемонтажные работы, в результате чего они используются при вырубке и заготовке больших объемов леса.

Одним из наиболее близких технических решений является одноканатная трелевочная установка, содержащая тыловую и толовную опоры, между которыми расположен тягово-несущий канат с перемещающейся по нему однороликовой кареткой, и привод натяжения тятово-несущего каната (2).

Недостаток известной установки заключается в ее низкой производительности.

Целью данного изобретения является повышение производительности установки.

Достигается это тем, что на тягово-несущем канате установлены зажимы, на одном из которых смонтирован направляющий блок, а другой снабжен жестко скрепленным с ним приводным тросом с двухступенчатым передаточным барабаном, на одной из ступеней которого закреплен трелюющий трос, пропущенный через направляющий блок.

На чертеже изображена схема одноканатной трелевочной установки.

Привод 1 размещен у подножия склона.

Тягово-несущий канат 2 прокладывается по заранее прорубленной прямолинейной трас10 се вверх по склону, запасовывается в блок верхней мачты 3 и закрепляется вверху на анкер 4, а внизу склона запасовывается в блоки, навешенные на нижней мачте 5 и

П-образной опоре 6 привода и жестко креt5 пптся на барабане 7 лебедки.

На тягово-несущем канате 2 у подножия склона, в месте отцепкп груза, крепится сбрасывающий конус 8. Передаточный барабан 9 устройства установлен на искусст20 венной анкерной опоре, а приводной канат

10 и направляющий блок 11 закреплены на тягово-несущем канате 2 с помощью линейных зажимов 12.

Приводной и трелюющпй канаты 10 и 13

25 одним концом жестко соединены с барабаном 9 посредством выступающих на нем проушин.

Трелюющий канат 13 запасовывается в направляющий блок 11 и прокладывается к месту прицепки пачки леса. К трелюющему канату 13 чокеруется пачка тонкомерного леса и при натяжении тягово-несущего каната устройство приводится в движение, а в это время пачка трелюется к трассе.

После окончания трелевки тягово-несущий канат с помощью привода опускается на землю. У трассы осуществляется перецепка пачки на однороликовую каретку 14, которая надевается на свободно лежащий на земле тягово-несущий канат. Одновре- 10 менно рабочий оттаскивает освободившийся конец трелюющего каната кновой пачке леса и чокерует ее к трелюющему канату.

При повторном натяжении тягово-несуще- 15 го каната происходит одновременно трелевка новой пачки леса к трассе и поднятие однороликовой каретки с пачкой в воздух, которая под действием силы тяжести движется по тягово-несущему канату вниз, где, 20 достигая конуса сбрасывателя, механически съезжает с него и падает вместе с грузом на землю. После этого рабочий освобождает чокер с однороликовой кареткой от груза. Цикл повторяется, 25

Формула изобретения

Одноканатная трелевочная установка, содержащая тыловую и толовную опоры, между которыми расположен тягово-несущий канат с перемещающейся по нему однороликовой кареткой, и привод натяжения тягово-несущего каната, отл ич а юща я с я тем, что, с целью повышения производительности установки, на тягово-несущем канате установлены зажимы, на одном из которых смонтирован направляющий блок, а другой снабжен жестко скрепленным с ним приводным тросом с двухступенчатым передаточным барабаном, на одной из ступеней которого закреплен трелюющий трос, пропущенный через на правляющий блок.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 391955, кл. В 61 В 7/06, 1973.

2. Адашинский А. И. Канатный лесоспуск с переменным натяжением каната М., РЯ

«Лесоэксплуатация и лесосплав», с. 14 — 15 (прототип).
