Глазурь

Глазурь

Иллюстрации

Показать все

Реферат

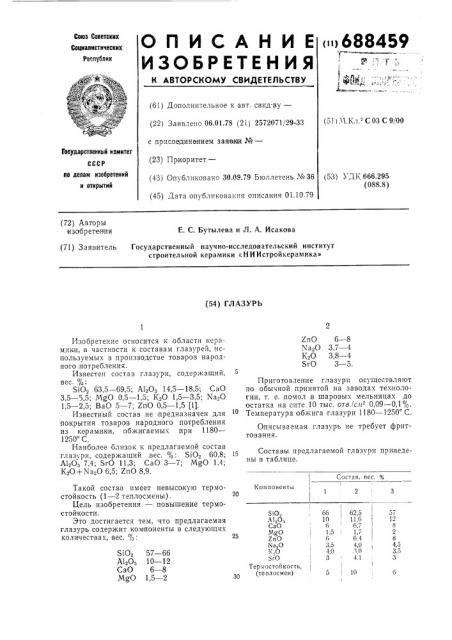

Союз Советских

ОПИСАНИЕ

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<»1688459

Социалистических

Республик

1 оа -1

1 г фЩ ; (61) Дополнительное к авт. свид-ву— (22) Заявлено 06.01.78 (21) 2572071/29-33 с присоединением заявии №вЂ” (511М.Кл."- С 03 С 9/00

Гооударстеенный н.омитет (23) Приоритет— по делам изобретений и открытий (43) Опубликовачо 30.09.79 Бюллетень ¹36 (45) Дата опубликования описания 01.10.79 (53) УД К 666.295 (088.8) (72) Авторы изобретения

Е. С. Бутылева и Л. A. Исакова (71) Заявитель

Государственный научно-исследовательский институт строительной керамики < НИИстройкерамика» (54) ГЛАЗУРЬ

Zr1O 6 — 8

ХаеО. 3,7 — 4

К О 3,8 — 4

Sr 0 3 — 5.

Приготовление глазури осуществляют по обычной принятой на заводах технологии, т. е. помол,в шаровых мельницах до остатка на сите 10 тыс. отв.!сл1- 0,09 — 0,1 ><.

Температура обжига глазури 1180 — 1250 С.

Описываемая глазурь не требует фриттования.

Составы предлагаемой глазури приведены в таблице.

Состав, вес. о

Компоненты

2 3

810., Л!203

СаО мдо

ZnO

ti а.,О

1с.,О

8гО

Термостойкость,

57

12

2

4,5

3.5

SiO2 57 — 66

А120 10 — 12

СаО 6 — 8

NgO 1,5 — 2

Изобретение огносится к области керамики, в частности к составам глазурей, используемых в производстве товаров народного, потребления.

Известен состав глазури, содержащий, вес. %:

SiO2 63,5 — 69,5; А120З 14,5 — 18,5; СаО

3,5 — 5,5; Ng0 0,5 — 1,5; К20 1,5 — 3,5; Na O

1,5 — 2,5; ВаО 5 — 7; ZnO 0,5 — 1,5 (1).

Известный состав не предназначен для покрытия товаров народного потребления из керамики, обжигаемых при 1180—

1250 С.

Наиболее близок к предлагаемой состав глазури, содержащий,вес. %: SiO, 60,8; 1

А!203 7,4; SrO 11,3; СаО 3 — 7; NgO 1,4;

K>O+ Na O 6,5; ZnO 8,9.

Такой состав имеет невысокую термостойкость (1 — 2 теплосмены) .

Цель изобретения — повышение термостойкости.

Это достигается тем, что предлагаемая глазурь содержит компоненты в следующих кол ичеств а х, вес. %: 25

66 625

10 11,6

6 6,7

1,5 1,7

6 6.4

3,5 4,0

4,0 3,0

3 4,1

5 10

Формула изобретения

SiO2 57 — 66

А120з 10 — 12

Составитель С. Белобокова

Техред Н. Строганова

Редактор А. Соловьева

Корректор С. Файн

Заказ 854/1070 Изд. № 542 Тираж 575 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Тип, Харви. фил. пред. «Патент»

Изделия, глазурованные описываемым составом, имеют гладкую поверхность, хороший разлив и блеск.

Глазурь, включающая SiO, А1 Оз, СаО, MgO, ZnO, Na,О, К О, $гО, отлич а юща яс я тем, что, с целью повышения термостойкости, она содержит указанные ко»поненты в следующих количествах, вес. %:

СаО 6 — 8

Ng0 1,5 — 2

Zn0 6 — 8

Na2O 37 — 4

К20 38 — 4

SrO 3 — 5.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР № 558881, кл. С 03 С 9/00, 1976.

2. Штейнберг Ю. Г. Стронцпевые глазури, Л-М., «Стройиздат», 1967, с. 94 — 95.
