Непрозрачный состав для слоистых носителей перфоинформации
Иллюстрации
Показать всеРеферат

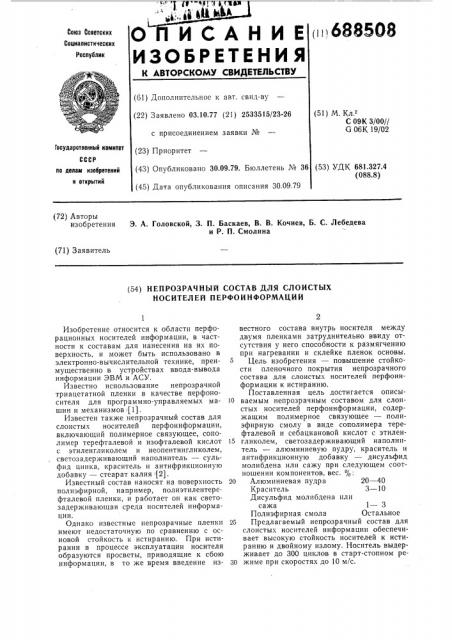

0 И С А Н И Е (688508
ИЗОБРЕТЕНИЯ
Союз йаеетских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 03.10.77 (21) 2533515/23-26 с присоединением заявки № (23) Приоритет (51) M. Кл, С 09К 3/00//
G 06К 19/02
Государственный комитет (43) Опубликовано 30.09.79. Бюллетень № 36 (53) УДК 681.327.4 (088.8) по делам изобретений н открытий (45) Дата опубликования описания 30.09.79 (72) Авторы изобретения
Э. А. Головской, 3. П. Баскаев, В. В. Кочиев, Б. С. Лебедева и P. П. Смолина (71) Заявитель (54) НЕПРОЗРАЧНЫЙ СОСТАВ ДЛЯ СЛОИСТЫХ
НОСИТЕЛЕЙ ПЕРФОИНФОРМАЦИИ
Изобретение относится к области перфорационных носителей информации, в частности к составам для нанесения на их поверхность, и может быть использовано в электронно-вычислительной технике, преимущественно в устройствах ввода-вывода информации ЭВМ и АСУ.
Известно использование непрозрачной триацетатной пленки в качестве перфоносителя для программно-управляемых машин и механизмов (1).
Известен также непрозрачный состав для слоистых носителей перфоинформации, включающий полимерное связующее, сополимер терефталевой и изофталевой кислот с этиленгликолем и неопентингликолем, светозадерживающий наполнитель — сульфид цинка, краситель и антифрикционную добавку — стеарат калия 1(2).
Известный состав наносят на поверхность полиэфирной, например, полиэтилентерефталевой пленки, и работает он как светозадерживающая среда носителей информации.
Однако известные непрозрачные пленки имеют недостаточную по сравнению с основой стойкость к истиранию. При истирании в процессе эксплуатации носителя образуются просветы, приводящие к сбою информации, в то же время введение известного состава внутрь носителя между двумя пленками затруднительно ввиду отсутствия у него способности к размягчению при нагревании и склейке пленок основы.
5 Цель изобретения — повышение стойкости пленочного покрытия непрозрачного состава для слоистых носителей перфоинформации к истиранию.
Поставленная цель достигается описы10 ваемым непрозрачным составом для слоистых носителей перфоинформации, содержащим полимерное связующее — полиэфирную смолу в виде сополимера терефталевой и себациановой кислот с этилен15 гликолем, светозадерживающий наполнитель — алюминиевую пудру, краситель и антифрикционную добавку — дисульфид молибдена или сажу при следующем соотношении компонентов, вес. /,:
20 Алюминиевая пудра 20 — 40
Краситель 3 — 10
Дисульфид молибдена или сажа 1 — 3
Полиэфирная смола Остальное
25 Предлагаемый непрозрачный состав для слоистых носителей информации обеспечивает высокую стойкость носителей к истиранию и двойному излому. Носитель выдерживает до 300 циклов в старт-стопном рез0 жиме при скоростях до 10 м/с.
688508
Составитель Л. Романцева
Техред Н. Строганова Корректор И. Позняковская
Редактор А. Соловьева
Заказ 2351/3 Изд. № 561 Тираж 780 Подписное
НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий
113035, Москва, 5К-35, Раушская наб., д, 4 5
Типография, пр. Сапунова, 2
Состав приготовляют путем смешивания его компонентов в требуемом весовом отношении. Из полученной смеси готовят
10 /о-ную водную суспензию в дихлорэтане путем смешения в шаровой мельнице, выдержки в низкоскоростном смесителе с последующей фильтрацией перед подачей на поливочный блок. Далее суспензию поливают на соответствующий полимерный носитель. Полиэтилентерефталатная пленка, покрытая приготовленным составом из смеси, содержащей алюминиевую пудру, дисульфид молибдена, краситель и полиэфирную смолу в количестве соответственно 30, 2, 6 и 62 вес. %, выдерживают 3000 циклов в старт-стопном режиме, 10 тыс. циклов считывания по абразивному износу, 50000 двойных перегибов на радиусе 5 мм.
Данный носитель имеет усадку при 85 C вдоль 0,002 и поперек 0,01 мм, светопропускание не более 1 /о.
Формула изобретения
1. Непрозрачный состав для слоистых носителей перфоинформации, включающий полимерное связующее, светозадерживающий наполнитель, краситель и антифрикционную добавку, отличающийся тем, что, с целью повышения стойкости пленочного покрытия указанного состава к истиранию, он содержит в качестве полимерного связующего полиэфирную смолу, в качестве светозадерживающего наполнителя — алюминиевую пудру и в качестве антпфрикционной добавки дисульфид молибдена или сажу при следующем соотноше10 нии компонентов, вес. /о.
Алюминиевая пудра 20 — 40
Кр аситель 3 — 10
Дисульфид молибдена или сажа 1 — 3
15 Полиэфирная смола Остальное
2. Непрозрачный состав для слоистых носителей перфоинформации, о тл и ч а юшийся тем, что он содержит полиэфирную смолу в виде сополимера терефтале20 вой и себациановой кислот с этиленгликолем.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
25 № 352284, кл. G 06К 19/02, 23.06.79.
2. Патент Франции № 222814, кл. G 06К
19/02.
