Строительный трубчатый элемент

Строительный трубчатый элемент

Иллюстрации

Показать все

Реферат

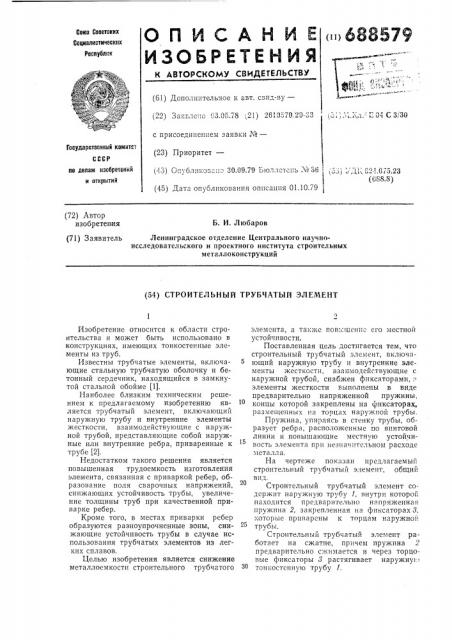

ОПИСАНИЕ

ИЗОБРЕТЕ Н И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (>68857л

Союз Советских

Социалистических

Республик

1 М е (61) Дополнительное к авт. свпд-ву— (22) Заявлено 03.05.78;21) 261 "70,29-33

I,v i! x. ахл. L 04 С 3/30 с присоединением заявки М—

Государственный комитет (23) Приоритет— ,43) Опублнко":.íî 30.09.79 Бюллетень ¹ 36 (45) Дата опубликования описания 01.10.79 ио делам изобретений и открытий

<53) . Д1 -!.0л.23 (72) Автор изобретения

Б. И. Любаров (71) Заявитель

Ленинградское отделение Центрального научноисследовательского и проектного института строительных металлоконструкций (54) СТРОИТЕЛЬНЫЙ ТРУБЧАТЪ|й ЭЛЕМЕНТ

Изобретение относится к области строительства и может быть использовано в конструкциях, имеющих тонкостенные элементы из труб.

Известны трубчатые элементы, включающие стальную трубчатую оболочку и бетонный сердечник, находящийся в замкнутой стальной обойме (1).

Наиболее близким техническим решением к предлагаемому изобретению является трубчатый элемент, включающий наружную трубу и внутренние элементы жесткости, взаимодействующие с наружной трубой, представляющие собой наружные или внутренние ребра, приваренные к трубе {2).

Недостатком такого решения является повышенная трудоемкость изготовления элемента, связанная с приваркой ребер, образование поля сварочных напряжений, снижающих устойчивость трубы, увеличение толщины труб при качественной приварке ребер.

Кроме того, в местах приварки ребер образуются разноупрочненные зоны, снижающие устойчивость трубы в случае использования трубчатых элементов из легких сплавов.

Целью изобретения является снижение металлоемкости строительного трубчатого элемента, а также повн:шенпс его местной устойчивости.

Поставленная цель достигается тем, что строительный трубчатый элемент, включающий наружную трубу и внутренние элементы жесткости, взаимодействующие с наружной трубой, снабжен фиксаторами,: элементы жесткости выполнены в виде предварительно напряженной пружины, концы которой закреплены на фиксаторах, размещенных па торцах наружной трубы.

Пружина, упираясь в стенку трубы, образует ребра, расположенные по винтовой линии и повышающие местную устойчивость элемента при незначительном расходе металла.

На чертеже показан предлагаемый строительный трубчатый элемент, общий ви

Строительный трубчатый элемент содержит наружную трубу 1, внутри которой находится предварительно напряженная пружина 2, закрепленная на фиксаторах 3, которые приварены к торцам наружной трубы.

* Строительный трубчатый элемент работает на сжатие, причем пружина 2 предварительно сжимается и через торцовые фиксаторы 8 растягивает наружнуи, тонкостенную трубу 1.

68857о

Формула .1зобрстения

CocTBB!iòñëü Е. Чиркова

Текред Н. Строганова

Корректор С. Файн

I едактор Г. Прусова лаказ 864/1074 Изд. М 546 Тираж 822 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035. Моски;. К-85. Раушскан наб., д. 4/5

Тнп.. арьк !.нл. прел. «Патент»

Если же строительный трубчатый элсмент работает на кручение в одном направлении, пружина 2 предварительно скручивается в этом же направлении и через торцовые фиксаторы 8 закручивает тонко- 5 стенную трубу 1 в противоположном направлении.

Испытания пскззалп, что строительный труочатый элемент эффективно работает в случае, когда материал наружной трубы имеет модуль упругости значительно меньше модуля материала пружины или когда жесткость наружной трубы зна кительно меньше жесткости пружины.

Изобретение наиболее эффективно в случае, когда наружная труба изготовляется из дорогостоящего материала и поэтому с желательно выполнять тонкостенной.

Пружина в этом случае изготовляется из более дешевого высокопрочного материала.

* Кроме того, строительный трубчатый элемент можно эффективно использовать в 25

«гросс. нных средах. В этом случае торцовыс фиксаторы должны быть герметичными.

Строительный трубчатый элемент, включа|ощий наружную трубу и внутренние элементы жесткости, взаимодействующие с наруж ой трубой, отличающийся тем, тс, с целью снижения металлоемкости и позышсния местной устойчивости, строительный элемент снабжен фиксаторами, а элементы жесткости выполнены в виде пред верительно напряженной пружины, концы готорой закреплены на фиксаторах, размещенных на торцах наружной трубы.

Источники информации, принятые во внимание при экспертизе:

1. Кикин А. И., Санжаровский P. С. и

Трулль В. А. Конструкции из стальных труб, заполненных бетоном, М., Стройиздат, 1974.

2. Брудка Я. Трубчатые стальные конструкции. М., Стройиздат, 1975,
