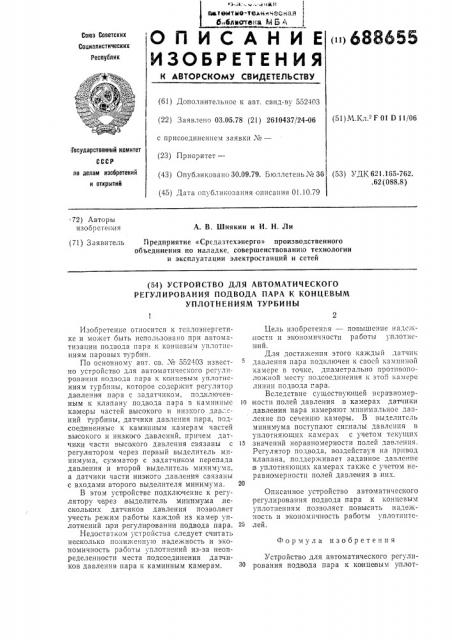

° ъ 4. . с ..з гааги 1 мтвнтмо-тез нивская б блюотеиа М Б А ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<1>688655

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву 552403 (22) Заявлено 03.05.78 (21) 2610437/24-06 с присоединением заявки ¹â€” (23) Приоритет— (43) Опубликовано 30.09.79. В|оллетень ¹ 36 (45) Дата опубликования описания 01.10.79 (51) М.Кл. F 01 D 11/06

Государственный комитет ло делам изобретений и открытий (53) УДК 621.165-762. .62 (088.8) 72) Авторы изоорегеиия

А. В. Шнякин и И. Н. Ли (71) Заявитель Предприятие «Средазтехэнерго» производственного объединения по наладке, совершенствованию технологии и эксплуатации электростанций и сетей (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО

РЕГУЛИРОВАНИЯ ПОДВОДА ПАРА К КОНЦЕВЫМ

УПЛОТНЕНИЯМ ТУРБИНЪ| ?ормула изобретения

Изобретение относится к теплоэнергетике и может быть использовано при автоматизации подвода пара к концевым уплотнениям паровых турбин.

По основному авт. св. ¹ 552403 известно устройство для автоматического регулирова ния подвода пара к концевым уплотнениям турбины, которое содерхсит регулятор давлени я пара с задатчиком, подключенным к клапану подвода пар" в каминные 10 камеры частей высокого и низкого давлений турбины, датчики давления пара, подсоединенные к каминным камерам частей высокого и низкого давлений, причем датчики части высокого давления связаны с l5 регул ягором через первый выделитель минимума, сумматор с задатчиком перепада давления и второй выделитель минимума, а датчики части низкого давления связаны с входами второго выделителя минимума. 20

В этом уст ройсгве подключение к регулятору через выделитель минимума нескольких датчиков давления позволяет учесть режим работы каждой из камер уплотнений п ри регулировании подвода пара.

Недостатком устройства следует считать несколько пониженную надежность и экономичность работы уплотнений из-за неопределенности места подсоединения дагчиков давления пара к каминным камерам.

Цель изобретения — повышение надежности и экономиччостн работы уплотнений.

Дл я достижения этого каждый датчик давления пара подключен к своей каминной камере в точке,,диаметрально противоположной месту подсоединения к это "I ка мере линии подвода гара.

Вследствие существующей неравномерIH0cTI. полей давления,в камерах датчики давления пара измеряют минимальное давление по сечению камеры. В выделптсль минимума поступают сигналы давления в уплотняющих камерах с учетом текущих значений неравномерности полей давления.

Регулятор подвода, воздействуя на привод клапана, поддерживает заданное давление в уплотняющих камерах также с учетом неравномерности полей давления в них.

Описанное устройство автоматического регулирования подвода пара к концсвым уплотнениям позволяет повысить надежность и экономичность работы уплотнитслей.

Устройство для автоматического регулирования подвода пара к концевым уплот688655

Составитель Л. Ка".à .|."Hèêoâ

Техред H. Строганова

Корректор С. Файн

Редактор Н. Коляда

Заказ 859/1088 Изд. № 538 Тираж 521 Подписное

ИПО «11оиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )К-35, Раушская паб„д. 4/5

Тип. Харьк. Фнл. пред. «П;тент» нениям турбины по авт. св. 552403, о т л ич а ю щ е е с я тем, что, с целью повышения надежности и экономичности работы уплот.нений, каждый датчик давления пара подключен к своей каминной камере в точке, диаметрально противоположной месту подсоединения к этой камере линии подвода па,ра.
