Сушильная камера для штучных изделий
Иллюстрации
Реферат

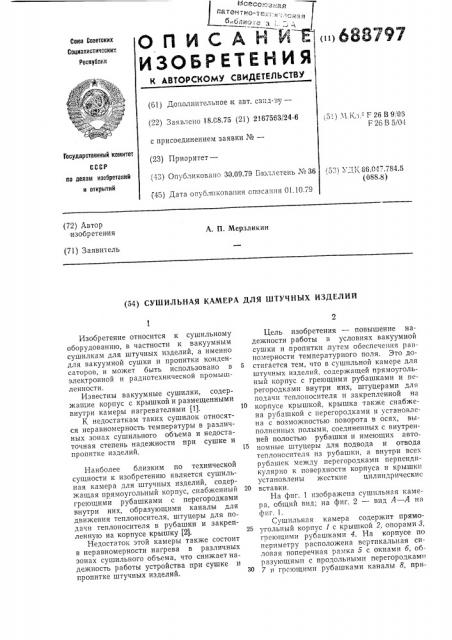

Бсесог,... патентно--! . тр б„бли„(ii) 688797
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к ювт. свпд-зу— (22) Заявлено 18.08.75 (21) 2!6?563/24-6 с присоединением заявки Уев (23) Приоритет— (43) Опубликовано 30.09.79 Ечоллстень М 36
145) Дата опубликования описания 01.10.79 5! ) Ë1. Кл. " F 26 В 9/06
F 26 Б 5/04
Государственный комитет по делам изобретений и открытий (53) УДК 66.04 .784.5 (088.8) (72) Автор изобретения
А. П. Мерзликин (71) Заявитель (54) СУШИЛЬНАЯ КАМЕРА ДЛЯ ШТУЧНЫХ ИЗДЕЛИИ
Изобретение относится к сушильному оборудованию, в частности к вакуумным сушилкам для штучных изделий, а именно для вакуумной сушки и пропитки конденсаторов, и может быть использовано в 5 электронной и радиотехнической промышленности.
Известны вакуумные сушилки, содержащие корпус с крышкой и размещенными внутри камеры нагревателями (1).
К недостаткам таких сушилок относятся неравномерность температуры в различных зонах сушильного объема и недостаточная степень надежности при сушке и пропитке изделий. 15
Наиболее близким по технической сущности к изобретению является сушильная камера для штучных изделий, содержащая прямоугольный корпус, снабженный 20 греющими рубашками с перегородками внутри них, образующими каналы для движения теплоносителя, штуцеры для подачи теплоносителя в рубашки и закрепленную на корпусе крышку j2).
Недостаток этой камеры также состоит в неравномерности нагрева в различных зонах сушильного объема, что снижает надежность работы устройства при сушке и пропитке штучных изделий.
Цель изобретения — повышение надежности работы в условиях вакуумной сушки и пропитки путем обеспечения равномерности температурного поля. Это достигается тем, что в сушильной камере для штучных изделий, содержащей прямоугольный корпус с греющими рубашками и перегородками внутри них, штуцерами для подачи теплоносителя и закрепленной на корпусе крышкой, крышка также снабжена рубашкой с перегородками н установлена с возможностью поворота в осях, выполненных полыми, соединенных с внутренней полостью рубашки и имеющих автономные штуцеры для подвода и отвода теплоносителя из рубашки, а внутри всех рубашек между перегородками перпендикулярно к поверхности корпуса и крышки установлены жесткие цилиндрические вставки.
На фиг. 1 изображена сушильная камера, общи"; на фиг. 2 — вид А — А на фиг. 1.
Сушильная камера содержит прямоугольный корпус 1 с крышкой 2, опорами 8, греющими рубашками 4. На корпусе по периметру расположена вертикальная силовая поперечная рамка 5 с окнами б, образующими с продольными перегородками
7 и греющими рубашками каналы 8, причем 1(:".:. B." ьl к!еж 1у сооой соединены в ° i p
?пвопсложпых ко:щах. Корпус имеет штуц ры !1од о.а 9 и отвода 10 теплоноситеIH и вакуумные патрубки 11, связа1-;гы,. в1!утренним Oоьемом. 1 рышка 2, соединен::ая с кoplly-ом через оси 12, выполненные .:оль мп, и зажимы 18, также снабжена чу баш:(ОЙ i-. с п(поPo!o,кой 16 и стBlioB ена с возможностью поворота в осях 12, : ри этом крышка 2 имеет автономные . туцсры 16 и 17 для подвода и отвода
" пло! ос."толя. Вн;.три всех П .,огашек 4 и . 4 s:å .ëó пер(гогодками псрпепчикуля", о к поверхности корпуса и крышки установлены ж(стиве цилиндрические вставки
10. Впутри рубашки крышки размещен лассекатель 19, предназначенный для дроб,"-.нпя струп теплоносителя, то обеспсч 1.„:. т лу !шую турбулентность потока.
Работа осуществляется следующим обр:!зом, Во гнутре:I:". !1, обье.; корпуса 1 помеH.,B:îò пс.- ",";,:.Biöiiå сушке конденсаторы, крышку 2 IIo Bop B TIE! B BloT вокруг Осей 12 El притягивают и корпусу зажимами 18. После этого через вакуум;!ые патрубки 11 производят вакуумную откачку воздуха из .(Орпуса. Через штуцер 9 подают теплоноситель, поток которого за счет перегородок
7, вставок 18 и рамки 6 перемещается целенаправленно снизу вверх по каналам 8 и выходит из штуцера 10, нагревая корпус1 с пяти сторон. С одновременной подачей теплоносителя в корпус осуществляют также подa«y его в крышку 2, прижатую зажимами 13 к корпусу. Теплонос11тель и крышку подают черсз нижниЙ ILT)öoо 16, г п.е потек дрооится рассекателем 19, и выводят через верхний штуцср 17.
В описанной сушиль ой ка.; сре греюи ие рубашки с персгорo;«Bми и цил;1дри,(с.;;...и вставками Образуют ка IBJIII для
I!;I::(oIII ñ; гоп„1(ц1О ите !11! что Об: спечивает р:-впо.,!Орпоо то" ператур ioc по е и приводит и повышени!о «а ества сушки изделий. .: Омула из.;брс —,ения
Суп! :1л ни." я к а ъl ер а для 1пт п1ых изделп1., содержащая прямоу. ольный корпус, сп:.Ожсппь!й грепощи"vIH рубашками с перег: родками внутри I lë, образующими канал -,:;1ля движения теплоносителя, штуцеры д.:л и;а !11 тепло.-. сителя в рубашки и заI р плснпую на корпусе крышку, о т л и ч а-! и щ а:. с я тем, что, с цслью повышения
Hp..."„. ;<íîñòè работы в условиях вакуумной сушки и пропитки, крышка корпуса также снабжена рубашкой с перегородками и устаповлена с возможностью поворота в ося:, выполненных полыми, соединенных с ш утре!щей полостью рубашки и снабженп1-..". автономными штуцерами для подвода и отвода теплоносителя из рубашки, а внутри всех рубашек между персгородками перно.1;1икулярнo к поверхности корпуса и
I!p:,;:iHI!.I установлены жесткие цилиндрические вставки.
Исто. пики информации, принятые во
1;1!1:1, а.:ие при экспертизе: !. Авторское свидетельство Х 379819, i.л. F 2б В 9/06 1970.
2. Авторское свидетельство Хо 438852, кл. Г 2б В 9/Об, 1972.
