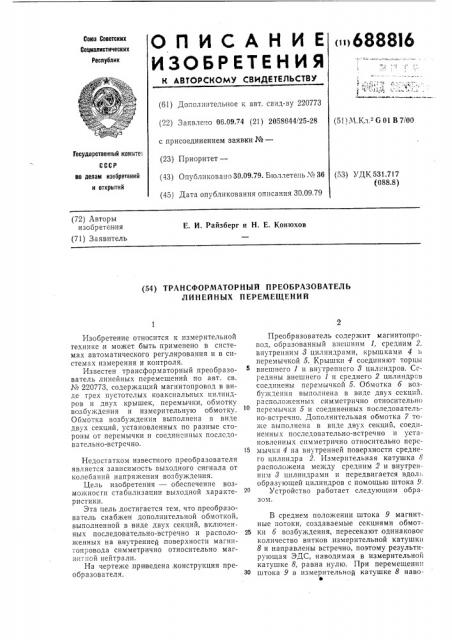

О П И С А Н И Е < >6888)6

ИЗОБРЕТЕНИЯ, Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву 220773 (22) Заявлено 06.09.74 (21) 2058644/25-28 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 30.09.79. Бюллетень ¹ 36 (45) Дата опубликования описания 30.09.79 (51) М.Кл. 6 01 В 7/00

Государственный комитет по делам изобретений и открытий (53) УДК 531.717 (088.8) (72) Авторы изобретения (71) Заявитель

Е. И. Райзберг и Н. Е. Конюхов (54) ТРАНСФОРМАТОРНЫЙ ПРЕОБРАЗОВАТЕЛЬ

ЛИНЕЙНЫХ ПЕРЕМЕЩЕНИЙ

Изобретение относится к измерительной технике,и может быть применено в системах автоматического регулирования и в системах измерения и контроля.

Известен трансформаторный преобразователь линейных перемещений по авт. св.

¹ 220773, содержащий магнитопровод в виде трех пустотелых коаксиальных циlиндров и двух крышек, перемычки, обмотку возбуждения и измерительную обмотку.

Обмотка возбуждения выполнена в виде двух секций, установленных по разные стороны от перемычки и соедин "нных последовательно-встречно.

Недостатком известного преобразователя является зависимость выходного сигнала от колебаний напряжения возбуждения.

Цель изобретения — обеспечение возможности стабилизации выходной характеристики.

Эта цель достигается тем, что преобразователь снабжен дополнительной обмоткой, выполненной в виде двух секций, включенных последовательно-встречно и располо- 25 женных на внутреннеи поверхности магнитопровода симметрично относительно магнитной нейтрали.

На чертеже приведена, конструкция преобразователя.

Преобразователь содержит магнитопровод, образованный внешним I, средним 2, внутренним 8 цилиндрами, крышками 4 н перемычкой 5. Крышки 4 соединяют торцы внешнего 1 и внутреннего 8 цилиндров. Середины внешнего 1 и среднего 2 цилиндров соединены перемычкой 5. Обмотка б возбуи дения выполнена в виде двух секций, расположенных симметрично относительно перемычки 5 и соединенных последовательно-встречно. Дополнительная обмотка 7 тоже выполнена в виде двух секций, соединенных последовательно-встречно и установленных симметрично относительно перемычки 4 на внутренней поверхности среднего цилиндра 2. Измерительная катушка 8 расположена между средним 2 и внутренним 8 цилиндрами и передвигается вдоль образующей цилиндров с помощью штока 9.

Устройство работает следующим образом.

В среднем положении штока 9 магнитные потоки, создаваемые секциями обмотки б возбуждения, пересекают одинаковое количество витков, измерительной катушки

8 и направлены встречно, поэтому результирующая ЭДС, наводимая в измерительной катушке 8, равна нулю. При перемещении штока 9 в измернтельнои кату.шке 8 навоЭ

68Яо 6

Формула изобретения

Составитель А. Куликов

Техред Н. Строганова

Редактор T. Морозова

Корректор И. Симкина

Заказ 855/1078 Изд. № 545 Тираж 866 Подписное

Ш10 «Поиск» Государственного комитета СССР по делам изобретений и открьпий

1!3035, Моск а, Ж-35, Раушская наб., д. 4/Ь

Тип. Хврьк. фил. пред. «! iaxexr» дится ЭДС, пропорциональная перемещснию штока 9 и напряжению возбуждения.

Одновременно в дополнительной обмот«е 7 наводится ЭДС, пропорциональная суммарному магнитному потоку, создаваемому секциями обмотки 6 возбуждения. Г1ри изменении напряжения возбуждения изменяется ЭДС дополнительной обмотки. .Выходной сигнал дополнительной обмотки может быть использован для регулировки напряжения возбуждения. Для получения измерительной системы, инвариантной к,изменению напряжения возбуждения, сигнал с дополнительной обмотки 7 может быть подан на вход л огомстрической cxc ìû заявителя, на второй вход которой подан сигнал с измерительной катушки 8. Сигнал с дополнительной обмотки 7 может быть использован также,в качестве опорного для аналого-цифрового преобразования сигнала измерительной катушки 8.

Трансформаторный преобразователь линейных перемещений по авт. св. № 220773, 10 отл и ч а ющийся тем, что, с целью обеспечения возможности стабилизации выходной характеристики, он снабжен дополнительной обмоткой, выполненной в виде двух секций, включенных последовательновстречно и расположенных на внутренней поверхности магнитопровода симметрично относительно магнитной нейтрали.
