Реферат

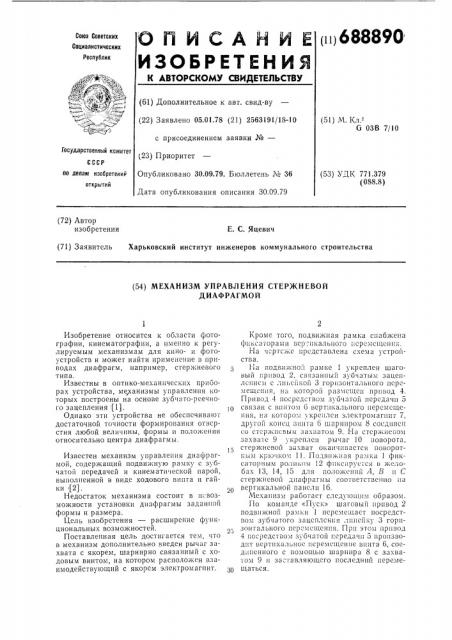

Гщ 688890

ОЙИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 05.01.78 (21) 2563191/18-10 с присоединением заявки №вЂ” (23) Приоритет (51) М. Кл. -

G ОЗВ 7/10

Государственный комитет по делам изобретений Опубликовано 30.09.79. Бюллетень J¹ 36 (53) УДК 771.379 (088.8) открытий

Дата опубликования описания 30.09.79 (72) Автор изобретения

Е. С. Яцевич (71) Заявитель Харьковский институт инженеров коммунального строительства (54) МЕХАНИЗМ УПРАВЛЕНИЯ СТЕР)КНЕВОЙ

ДИАФРАГМОЙ

Изобретение относится к области фотографии, кинематографии, а именно к регулируемым механизмам для кино- и фотоустройств и может найти применение в приводах диафрагм, например, стержневого типа.

Известны в оптико-механических приборах устройства, механизмы управления которых построены на основе зубчато-реечноi o зацепления (1).

Однако эти устройства не обеспечивают достаточной точности формирования отверстия любой величины, формы и положения относительно центра диафрагмы.

Известен механизм управления диаГррагмой, содержащий подвижную рамку с зубчатой передачей и кинематической парой, выполненной в виде ходового винта и гайки (2).

Недостаток механизма состоит в н;возможности установки диафрагмы заданной формы и размера.

Цель изобретения — расширение функциональных возможностей.

Поставленная цель достигается тем, что в механизм дополнительно введен рычаг захвата с якорем, шарнирно связанный с ходовым винтом, на котором расположен взаимодействующий с якорем электромагнит.

Кроме того, подвижная рамка спаб)жена

Г!)1 IKC3TOP311H BCP . IIH3ËЬПОI О ПСРСМСЩСHIIЯ.

На чсртсжс представлена схсхlа устройства.

На пОдвпжнО:i рамке 1 ) KpcII;IcH шагО вый грпвод 2, связанный зубчатым зацеплспис. 1 с чпl сйкой 3 ГOpi130Hl ального псрсмещсппя, на которой размсщсп прпьод 4.

Привод 4 посредством зуочатой передачи 5 связан с и!птом 6 всрт1!кальпого перемещения, YII I QTop0)1 I pcil IcH эле1 тром агпп1 7, другой конец винта 6 и арнпром 8 сосдпнсп

co cTcpiIiIIcBbIili захватом 9. На cTcp)Iiilcвoк! захвате 9 укреплен рычаг 10 поворота, стержневой захват окапчпвастся поворотных! кр10 !кoм 1 1. Подвижная p3,!ка 1 фиксаторным роликом 12 фпкспрусгс» в желобах 13, 14, 15 для положений Л, О и С стержневой диафрагмы соответственно !3 вертикальной панели 1б.

Механизм работает следуIOIIIII)I образом.

По команде «Пуск» шаговый привод 2 подвижной рамки 1 перемещает посредством зубчатого зацсплсьп1» линейку 3 горизонтального псрсмсщенпя. Прп этом привод

4 Г10средством 3 q Очатой Гсредач, 5 про:!зводпт вертикальное псремсщснпе винта 6, соед;щенного с помощью шарнира 8 с захватом 9 11 за тавляющсго последний перемещаться.

688890

Ф ор м ул а изобретения

Составитель Л. Мухина

Редактор Т, Рыбалова Техрсд H. Стрганова 1(орректор Л. Орлова

Заказ 2207/17 Изд. № 584 Тираж 549 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113085, Москва, 7i<,-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Когда захват 9 достигает одного из положений А, В, С в желобах 13, 14, 15 соответственно всртика IbHQH панели 16, электромагнит 7 поворачивает рычаг 10, в результате чего крючок 11 входит в сочленение со стержнями 17 диафрагмы 18, после чего вследствие вертикальной подачи винта б происходит выдвижение стержня 17 на требуемую глубину. Таким образом устройство работает для каждого заданного положения А, В, С групп стержней диафрагмы и фикснруюп1сго ролика 12 в желобах 13, 14, 15 соответственно, Предлагаемый механизм позволяет программно осущсствлять поиск любого стержня диафрагмы и перемещать его на требуемую глубину (в частном случае для замкнутого контура диафрагмы возможен последовательный обход Вссх стержней), Это Нозволяст с большой точностью и надежностью формировать отверстия диафрагмы любой формы, величины и положения относительно ее центра.

1. Механизм управления стержневой диафрагмой, содержащий подвижную рамку с

5 зубчатой передачей и кинематической парой, выполненной в виде ходового винта и гайки, отличающийся тем, что, с целью расширения функциональных возможностей, в него дополнительно введен рычаг

I0 захвата с якорем, шарнирно связанный с ходовым винтом, на котором расположен взаимодействующий с якорем электромагнитт.

2. Механизм по п. 1, отличающийся тем, что подвижная рамка снабжена фиксаторами вертикального перемещения, Источники информации, принятые во внимание при экспертизе

1. Лвторское свидетельство СССР

2p J¹ 114082, кл. G 04В 9/32, 1956.

2. Лвторскос свидетельство СССР № 237587, кл. G ОЗВ 7/12, 1967 (прототип).
