Арматурный стержень
Иллюстрации
Реферат

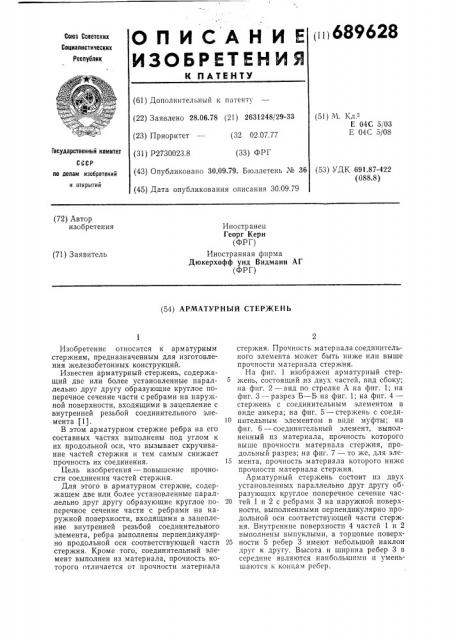

ОП ИСАН И Е
ИЗОБРЕТЕНИЯ
К П АТЕ ИТУ
;11 689628
Союз Советских
Социалистических
Республик (61) Дополнительный к патенту (22) Заявлено 28.06.78 (21) 2631248/29-33 (23) Приоритет — (32 02.07.77 (51) М. Кл."Е 04С 5/03
Е 04С 5/08 государственный комитет (31) р2730023 8 (33) ФРГ
СССР по делам изобретений н открытий (53) УДК 691.87-422 (088.8) (43) Опубликовано 30.09.79. Бюллетень № 36 (45) Дата опубликования описания 30.09.79 (72) Автор изобретения
Иностранец
Георг Керн (ФРГ) Иностранная фирма
Дюкерхофф унд Видманн АГ (ФРГ) (71) Заявитель (54) АРМАТУРНblй СТЕР)КЕНЬ
Изобретение относится к арматурным стержням, предназначенным для изготовления железобетонных конструкций.
Известен арматурный стержень, содержащий две или более установленные параллельно друг другу образующие круглое поперечное сечение части с ребрами на наружной поверхности, входящими в зацепление с внутренней резьбой соединительного элемента (1).
В этом арматурном стержне ребра на его составных частях выполнены под углом к их продольной оси, что вызывает скручивание частей стержня и тем самым снижает прочность их соединения.
Цель изобретения — повышение прочности соединения частей стержня.
Для этого в арматурном стержне, содержащем две или более установленные параллельно друг другу образующие круглое поперечное сечение части с ребрами на наружной поверхности, входящими в зацепление внутренней резьбой соединительного элемента, ребра выполнены перпендикулярно продольной оси соответствующей части стержня. Кроме того, соединительный элемент выполнен из материала, прочность которого отличается от прочности материала стержня. Прочность материала соединительного элемента может быть ниже или выше прочности материала стержня.
На фиг. 1 изображен арматурный стержень, состоящий из двух частей, впд сбоку; па фиг. 2 — вид по стрелке Л на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 1; на фиг. 4— стержень с соединительным элементом в виде анкера; на фиг. 5 — стержень с соеди10 нительным элементом в виде муфты; на фиг. 6 — соединительный элемент, выполненный из материала, прочность которого выше прочности материала стержня, продольный разрез; на фиг. 7 — то же, для эле15 мента, прочность материала которого ниже прочности материала стержня.
Арматурный стержень состоит из двух установленных параллельно друг другу образующих круглое поперечное сечение час20 тей 1 и 2 с ребрами 3 на наружной поверхности, выполненными перпендикулярно продольной оси соответствующей части стержня. Внутренние поверхности 4 частей 1 и 2 выполнены выпуклыми, а торцовые поверх25 ности 5 ребер 3 имеют небольшой наклон друг к другу. Высота и ширина ребер 3 в середине являются наибольшими и уменьшаются к концам ребер.
689628
Составные части 1 и 2 стержня объединены посредством соединительного элемента в виде анкера 6 и контргайки 7. Стыковое соединение составных частей выполнено посредством соединительного элемента в виде муфты 8, с двух сторон которой установлены контргайки 7.
Анкер 6 и муфта 8 имеют внутреннюю резьбу 9, с которой входят в зацепление ребра 3 частей 1 и 2, при этом муфта 8 на одной половине содержат правую резьбу, а на другой — левую.
Соединительные элементы 6 и 8 могут быть выполнены нз материала, прочность которого выше или ниже прочности материала составных частей 1 и 2 стержня, что повышает надежность их соединения за счет деформации соответственно ребер 3 или резьбы 9 при вытягивании стер;кня для его предварительного напряжения.
При вытягивании стержня в направлении стрелки 10 происходит деформация прилегающих к резьбе 9 ребер 3, если прочность материала соединительных элементов 6 и 8 выше прочности материала стержня (см. фиг, 6), При обратном соотношении прочности материалов соединительных элементов и стержня происходит деформация резьбы
9 (см. фиг. 7). При этом в обоих случаях деформация обеспечивает заклинивание ре4 бер 3 в резьбе 9 соединительных элементов
6 или 8.
Формула изобретения
5 1. Арматурный стержень, содержащий две или более установленные параллельно друг другу образующие круглое поперечное сечение части с ребрами на наружной поверхности, входящими в зацепление с внут10 ренней резьбой соединительного элемента, отличающийся тем, что, с целью повышения прочности соединения частей, ребра выполнены перпендикулярно продольной оси соответствующей части стержня.
l5 2. Стер)кень по и. 1, отличающийся тем, что соединительный элемент выполнен из материала, прочность которого отличается от прочности материала стержня.
3. Стержень по п.2, отличающийся
20 тем, что прочность материала соединительного элемента ниже прочности материала стержня.
4. Стержень по и. 2, отл и ч а ю щий с я тем, что прочность материала соединитель25 ного элемента выше прочности материала стержня.
Источники информации, принятые во внимание при экспертизе
1. Патент ФРГ 1813627, кл. Е 04С 5/03, 30 опублик. 1976.
