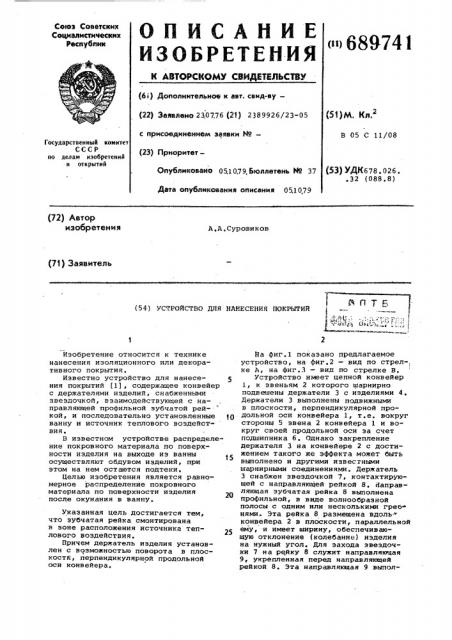

Изобретение относится к технике нанесения изоляционного или декоративного покрытия.

Известно устройство для нанесения покрытий (1), содержащее конвейер с держателями иэделий, снабженными звездочкой, взаимодействующей с направляющей профильной зубчатой рейкой, и последовательно установленные )0 ванну и источник теплового воздействия.

В известном устройстве распределение покровного материала по поверхности изделия на выходе из ванны

t5 осуществляют обдувом изделий, при этом на нем остаются подтеки.

Целью изобретения является равномерное распределение покровного материала по поверхности изделия после окунания в ванну.

Указанная цель достигается тем, что зубчатая рейка смонтирована в зоне расположения источника теплового воздействия.

Причем держатель изделия установлен с воэможностью поворота в плоскостй, перпендикулярной продольной оси конвейера.

На фиг.1 показано предлагаемое устройство, на фиг.2 — вид по стрел-, ке А, на фиг.З вЂ” вид по стрелке В.

Устройство имеет цепной конвейер

1, к звеньям 2 которого шарнирно подвешены держатели 3 с изделиями 4.

Держатели 3 выполнены подвижными в плоскости, перпендикулярной продольной оси конвейера 1, т.е. вокруг стороны 5 звена 2 конвейера 1 и вокруг своей продольной оси за счет подшипника 6. Однако закрепление держателя 3 на конвейере 2 с достижением такого же эффекта может быть выполнено и другими известными шарнирными соединениями. Держатель

3 снабжен звездочкой 7, контактирующей с направляющей рейкой 8. Направляющая зубчатая рейка 8 выполнена профильной, в виде волнообразной полосы с одним или несколькими rpeo нями. Эта рейка 8 размещена вдоль." конвейера 2 в плоскости, параллельной ему, и имеет ширину, обеспечивающую отклонение (колебание) изделия на нужный угол. Для захода звездочки 7 на рейку 8 служит направляющая

9, укрепленная перед направляющей рейкой 8. Эта направляющая 9 выпол689741

Формула изобретения

Фиг. 1

Фиг 2.иена как для захода звездочки 7 на зубчатую рейку В, так и для отклонения держателя 3 от первоначального положения на нужную величину, например 90, беэ его вращения вокруг своей оси. Устройство также имеет 5 емкость 10 с покровным материалом и источник теплового воздействия 11.

Работает устройство следующим образом. Держатели 3 после нанесения на изделия 4 покрытия перемещают при 10 помощи цепного конвейера 1 от емкости 10 с покровным материалом вдоль технологической линии. При этом держатель 3 отклоняется направляющей 9 от первоначального положе- 15 ния до контактирования звездочки 7 с зубчатой рейкой 8. Далее будет происходить перекатывание звездочки 7 по рейке 8 ° Это обеспечит дальнейшее отклонение (колебание) держате- щ() ля 3 от начального положения и враще .ие его вокруг своей продольной оси совместно с изделием 4 . При достижении крайнего верхнего положения изделие 4 опускают также по направляющей 8 до первоначального йоло жения и подвергают дальнейшей термической обработке в.соответствии с технологическим процессом. Скорость вращения и поступательного движения, а также количество необходимых колебаний, как и время нахождения изделия в зоне источника теплового воздействия 11, зависят от типа покрытия и выбираются расчетно-опытным путем из условия, что на выходе устройства

35 изделие имеет нестекающее (полузатвердевшее) покрытие.

В предлагаемом устройстве обеспечивается равномерное растекание нанесенного покрытия на иэделиях в процессе подсушки (полузатвердевания).

Это улучшает технические характеристики и внешний вид изделий с покрытием, полученным на данном устройстве.

1. Устройство для нанесения покрытий, содержащее конвейер с держателями изделий, снабженными звездочкой, взаимодействующей с направляющей профильной зубчатой рейкой, и последовательно установленные ванну и источник теплового воздействия, о т— л и ч а ю щ е е с я тем, что, с целью равномерного распределения покровного материала по поверхности иэделия после окунания в ванну, зубчатая рейка смонтирована в зоне расположения источника теплового воздействия.

2. Устройство по п.1, о т л и— ч а ю щ е е с я тем, что держатель изделия установлен с возможностью поворота в плоскости, перпендикулярной продольной оси конвейера.

Источники информации, пРинятые во внимание при экспертизе

1. Авторское свидетельства СССР

9267421, кл. В 05 С 1714, 1968 (прототип) .
