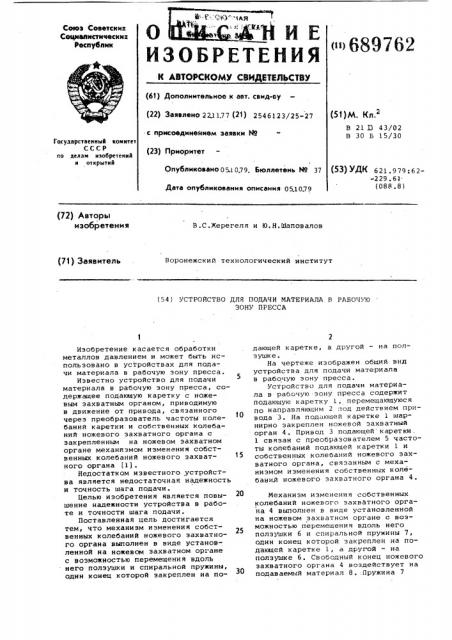

Изобретение касается обработки металлов давлением и может быть использовано в устройствах для подачи материала в рабочую зону пресса.

Известно устройство для подачи материала в рабочую зону пресса, содержащее подающую каретку с ножевым захватным органом, приводимую в движение от привода, связанного через преобразователь частоты колебаний каретки и собственных колебаний ножевого захватного органа с закрепленным на ножевом захватном органе механизмом изменения собственных колебаний ножевого захватного органа (1).

Недостатком известного устройства является недостаточная надежность и точность шага подачи.

Целью изобретения является повышение надежности устройства в работе и точности шага подачи.

Поставленная цель достигается тем, что механизм изменения собственных колебаний ножевого захватного органа выполнен в виде установленной на ножевом захватном органе с возможностью перемещения вдоль него полэушки и спиральной пружины, один конец которой закреплен на подающей каретке, а другой — на ползушке.

На чертеже изображен общий вид устройства для подачи материала в рабочую зону пресса.

Устройство для подачи материала в рабочую зону пресса содержит подающую каретку 1, перемещающуюся по направляющим 2 под действием привода 3. На подающей каретке 1 шарнирно закреплен ножевой захватный орган 4 . Привод 3 подающей каретки, 1 связан с преобразователем 5 частоты колебаний подающей каретки 1 и собственных колебаний ножевого захватного органа, связанным с механизмом изменения собственных колебаний ножевого захватного органа 4.

Механизм изменения собственных колебаний ножевого захватного органа 4 выполнен в виде установленной на ножевом захватном органе с воэможностью перемещения вдоль него ползушки б и спиральной пружины 7, один конец которой закреплен на подающей каретке 1, а другой — на ползушке б. Свободный конец ножевого захватного органа 4 воздействует на подаваемый материал 8.:Пружина 7

689762!

О поджимает ползушку 6 к ножевому захватному органу 4. устройство для подачи материала в рабочую зону пресса работает следующим образом.

Подающая каретка 1 приводом 3 приводится в движение по направляющим 2. Сигнал определенной частоты И ог привода подается в преобразо" ватель 5 частоты колебаний подающей каретки 1 и собственных колебаний ножевого захватного органа 4, который перемещает ползушку 6 вдоль но,жевого захватного органа 4. Осуществляется настройка собственной частоты колебания ножевого захватного органа 4. При рабочем ходе подающей каретки 1 ножевой захватный орган

4 эаклинивает материал 8 и перемещает его на шаг подачи в рабочую зону пресса.

При возвратном ходе подающей каретки 1 под действием силы инерции ножевой захватный орган 4 поворачивается вокруг шарнирного соединения и освобождает материал 8.При последующем рабочем ходе подающей каретки 1 ножевой захватный орган

4 заклинивает материал 8. Затем цикл повторяется.

Преобразователь 5 подающей каретки 1 и собственных колебаний ножевого захватного органа 4 позволяет плавно изменять собственную частоту колебаний .ножевого захватного органа 4, определяемой зависимостью где М " собственная частота колебаний ножевого захватного органа; с " угловая жесткость пружиныв - расстояние от центра шарнирного соединения ножевого захватного органа 4 с подающей кареткой 1;

3 - -момент инерции ножевого захватного органа 4 относительно шарнирного соединения.

Формула изобретения

Устройство для подачи материала в рабочую зону пресса, содержащее подающую каретку с ножевым захватным органом, приводимую в движение от привода, связанного через преобразователь частоты колебаний каретки и собственных колебаний ножевого захватного органа с закрепленным на ножевом захватном органе механизмом изменения собственных колебаний, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности его в работе и точности шага подачи, механизм изменения собственных колебаний ножевого захватного органа выполнен в виде установленной на ножевом захватном органе
