Мастика

Мастика

Иллюстрации

Показать все

Реферат

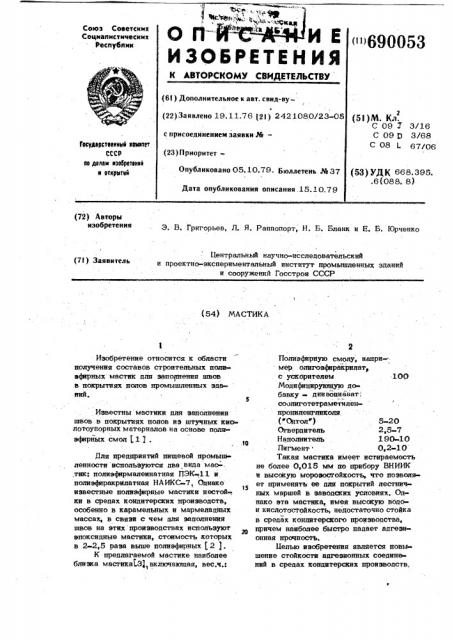

Союз Советскин

Социалыстическин республик

<" 690053

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61} Дополнительное к авт. саид-ву/ (22) ЗаЯвлено 19. 11.76 (2l ) 2421080/23-08 (51)М. Кл.

С 09 3 3/16

С 09 D 3/68

С 08 L 67/06 с присоединением заявки МеГосударственною квинтет

СССР оо делам нзобретвннй н отнритнй (23) ПриоритетОпубликовано 05. 10.79 Бюллетень М 37

Дата опубликования описания.15.10.79 (53) д f(668.395..6(088. 8) (72) Авторы изобретения

Э. В. Григорьев, Л. R. Раппопорт, H. Б. Бланк и Е. Б. Юрченко

Центральный научно-исследовательский и проектно-экспериментальный институт промьтшленнътх зданий и сооружений Госстроя СССР (7!) Заявитель (54) МАСТИКА тО

Изобретение относится к области получения составов строительных поли эфирных мастик дла заполнения швов в покрытиях полов промышленных зданий.

Известны мастики для заполнения швов в покрытиях полов as штучных киолотоупорных материалов на основе полиэфирйых смол (1 3 .

Для предприятий пищевой промышленности используются два вида мао- : .тик: полиэфирмалеинатная ПЭК- 11 и полиэфиракрилатная НА ИКС-7. Однако

15 известные полиэфирные мастики нестой-. ки в средах кондитерских производств, особенно в карамельных и мармеладных массах, в связи с чем дла заполнения швов на этих производствах используют эпоксидные мастики, стоимость которых в 2-2,5 раза выше полиэфирных 12 1.

К предлагаемой мастике наиболее близка мастика 3 включакнпая, вес.ч.:

Полиэфирную смолу, напри-. мер олигоэфиракрилат с ускорителем 100

Модифипируктцую добавку - дииеопивнат-, соолиготетраметнленар опиленгликола (. Оптол") 5-20

Огверди тель 2,5-7

Наполнитель 1 90-10

Пигмент 0,2-10

Такая мастика имеет истираемость не более 0,015 мм по прибору ВНИИК и высокую морозостойкость, что позволяет применять ее для покрытий лестничных маршей в заводских условиях. Однако эта мастика, имея высокую водои кнслотостойкость, недостаточно стойка в средах кондитерского производства, причем наиболее быстро падает адгезионная прочность, Целью изобретения является повы шение стойкости адгезионных соединений в средах кондитерских производств, 690053

1,5

335

1о

3,5!

Z0 где А - олигоафирдиоп; Б- уретановый гликоль, получаемый из 1 моля диамина и 2 молей алкиленкарбоната; В остаток алки пенгпиколя.

С целью обеспечения адгезионной 25 прочности в случае использования дпя пскрытия пола шпакоситалловых плит в состав мастики дополнительно вводится метилметакрилокситриатоксисипан в ко» пичестве 3,5-12 вес.ч.

Мастика иллюстрируется следующими примерами состава:

Пример 1. °

Полиэфирдиметакрилаттриатиленгликоля. (ТГМ-ЗС)- 100 Поциафирапетальуретан (ацетур)

Перекись метилатилке тона

Ускоритель БНК-2 (раствор нафтената кобальта в триметакрилате триатаноламина)

Диабазовый порошок

Пример 2

Полиафир ТГМ-ЗС 100

Полиафирадеталвуретан (ацетур) 60

30

25 4,0

290 зо

30

25 40

3,0

210

Поставленная цель достигается

" тем; что мастика, вк пачающая олигоафиракрилат, модифицирующую добавку, отвердитепь и наполнитель, содержит в качестве модифипирующей добавки попиафигацетальуретан с молекулярным весом 35000-50000 при следующем соотношении компонентов, вес.ч:

Олигоафиракрипат 100

Полиафирацетальуретан, 30 80

Отвердитель 2,5-7

Ускоритель 1,5-5,5

Напопнитепь 70-335

Попиафирапетальуретан (апетур) имеет формулу

А — 9 — Сн- О-3-9-CM-О-З-O

1 l

ЮН СК5

Перекись циклогексанона 3,0

Ускоритель У-100 (раствор тетрародако5 кобальтида аммония в ди метипфталате)

Андеэитовый порошок

Пример 3

Полиафир ТГМ-3С 100

Полиафирацетальуретан (ацетур) S0

Гидроперекись кумопа (гипери з)

Ускоритель БНК-2

Попивинипхлоридный порошок 80

Пример 4

Полиафир ТГМ-ЗС 80

Полиэфир МГФ-9С (W, Ы метакрил(бис-триэтипенгликоль)-фталат 20

Полиэфирцетальуретан (ацетур)

Метилметакрилокситриатоксисилан 3 S

Перекись метилэтилкетона

Ускоритель БНК-2

Маршалит

Пример 5

Полиафир ТГМ-ЗС 50

Полиэфир Слокрил (диметакрилат олигоглицидипдиана

ЭД-20) SO

Полиэфирацетальуретан (ацетур) 30

Метилметакрил окситриатоксисилан 12

Перекись метилэтипкетона

Ускоритель АК (раствор нафтената кобальта в ТМГФ 11) 5,0

Порошок поливинилхлорида 70

Свойства известных мастик и предлагаемой мастики представлены в таб» лице.

690053

m n«C а CD CD„ ооо

O о! !

A CD «0

Ж«О «6 оос о о! !! лЯ в в

OOO

O о

I о о f «О w

CD CD CD ооо! I !! I I «о в е О „

ОО© о о

« « Ю в, - !-„

O" O С

g ю ЧЯ ооо

« !- о

CD «О!

OOO щ «0

«о.в m соо

Р < 0) ооо о«о -

0) «0 t»

OOO о о eeФ ь

АЙ)5

И Ф

er3 «ф

j fj o), 5

В" е ! . Р

" >., с . .1

Банные сравнительных испытаний показывают, что мастика предлагаемого состава обеспечивает существенное улучшение стойкости адгезионных соединений в средах, характерных для кондитерских производств, Формула и зобретения

Мастика, включаюшая олигоэфиракрилат, модифнцируюшую добавку, от верднтель, ускоритель и накопитель,, о т л и ч а ю m a я с я тем, что, с целью повышения стойкости адгезионных соединений в средах кондитерских йроизводств, она содержит в качестве модифицирующей добавки полиэфнрацетальуретан с молекулярным весом

35 000-50 000 при следуюшем соо ношении компонентов, sec.

Я *

Олигоэфиракрилат 1 00

Полиэфирацетальуретан 30-80

Огвердитель 2,5 7

Ускоритель 1,5-. 5,5

Наполнитель 70-335

Источники информации, принятые во внимание при экспертизе

1.Смоки.н В. Ф., Фиговский О. Л.

Полиэфирные и полиуретановые смолы в строительстве. Киев Буд1вельник", 1974, с. 56-57.

2. Чуйко А. В., Филатова С. И.

Стойкость пементных и эпоксидных бетонов в агрессивных средах кондитерского производства в Сб. научных трудов

Пензенского инженерно-строительного института. Саратов, Приволжское книжное издательство, с. 24-35.

3. Авторское свидетельство СССР по заявке № 2176968/05, кл. С 09 У 3/16, 1975 (прототип).

Составитель Г. Мишензникова

Редактор H. Бурикова Техред М. Петко . Корректор " Назарова

Заказ 5907/23- —:: -. = - -:- Тираж 758 Подписное

БНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная 4
