Защитный экран вытяжной вентиляционной трубы
Иллюстрации
Реферат

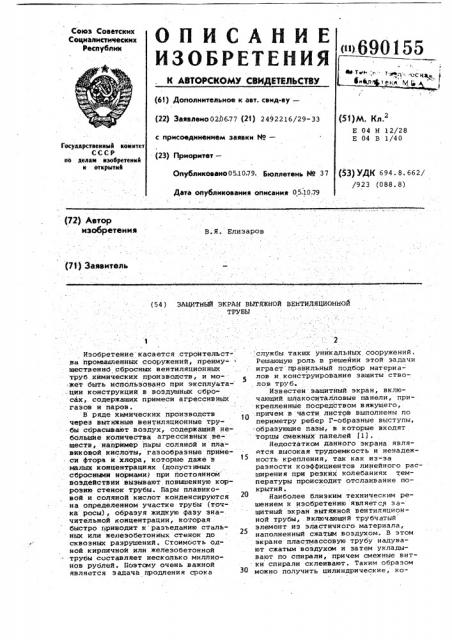

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ "690155
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву—
Со)оз Советских
Социалистических
Республик (51)) . К .2
Е 04 Н 12/28
Е 04 В 1/40 (22) Заявлено 020677 (21) 2492216/29-33 с присоединением заявки М—
Государствеяяый ком ятет
СССР яо делам язобретеяяй я открытий (23) Приоритет— (53) УДК 694. 8. 662/
/923 (088. 8) ОлубЛИКОВаи©05.1079. БяЗЛЛЕтЕНЬ Ио 37
Дата опубликования описания 0510.79 (72) Автор изобретения
В.Я. Елизаров (71) Заявитель (54 ) ЗАЦИТНЫИ ЭКРАН ВЫТЯЖНОЙ ВЕНТИЛЯЦИОННОЙ
ТРАВЫ
Изобретение касается строительства промышленных сооружений, преимущественно сбросных вентиляционных труб химических производств, и может быть использовано при эксплуатации конструкция в воздушных с6росах, содержащих примеси агрессивных газов и паров.
В ряде химических производств через вытяжные вентиляционные трубы сбрасывают воздух, содержащий небольшне количества агрессивных веществ, например пары соляной и плавикОвой кислоты, газообразные примеси фтора и хлора, которые даже в малых концентрациях (допустимых сбросными нормами) при йостоянном воздайствии вйзывают повышенную коррозию стенок трубы. Пары плавиковой и соляной кислот конденсируются на определенном участке трубы (точка росы), образуя жидкую фазу значительной концентрации, которая быстро приводит к разъеданию стальных илн железобетонных стенок до сквозных разрушений. Стоимость одной кирпичной или железобетонной трубы составляет несколько миллионов рублей. Поэтому очень важной является задача продления срока служ бы таких уник ал ь йых соор уже н ий .
Решающую роль в решении этой задачи играет правильный подбор материа5 лов и конструирование защиты стволов труб.
Известен защитный экран, включающий шлакоситалловые панели, при-крепленные посредством вяжущего, причем в части листов выполнены по периметру ребер Г-образные выступы, ° образующие пазы, в которые входят торцы смежных панелей (1).
Недостатком данного экрана является высокая трудоемкость и ненадеж15 но ть крепления, так как из-за разности коэффициентов линейного расширения при резких колебаниях температуры происходит отслаивание покрытий, Наиболее близким техническим решением к изобретению является защитный экран вытяжной вентиляционной трубы, .включающий трубчатый элемент из эластичного материала, наполненный сжатым воздухом. В этом экране пластмассовую трубу надувают сжатым воздухом и затем укладывают по спирали, причем смежные витки спирали склеивают. Таким образом можно получить цилиндрические, коб90155
15 нические и другой формы оболочки.
Эту оболочку гложно использовать в качестве защитного экрана для трубыЮ.
К недостаткам этой конструкции относят"я необходимость трудоемкой операции склеивания, так как при большой высоте витки могут быть выжаты из вертикального ряда, что затрудняет монтаж и вызывает большой расход материала и большие нагрузки на нижние витки вследствие значительного веса.
Целью изобретения. является упрощение монтажа и снижение расхода материала.
Эта цель достигается тем, что в защитном экране вытяжной вентиляционной трубы, включающем трубчатый элемент из эластичного материала, наполненный сжатым воздухом, трубчатый элемент выполнен с лентой из эластичного материала, причем в месте примыкания ленты к трубчатому элементу она образует паэ, а ее"торец имеет отгиб, соответствующий форме паза и направленный в
его сторону.
На фиг. 1 изображен облицовочный элемент, общий вид; на фиг. 2 — вентиляционная труба с расположением облицовочного материала внутри трубы отдельными отрезками по окружнос- 30 ти; на фиг. 3 — вытяжная вентиляционная труба в разрезе, вариант укладки облицовочного элемента лентой по спирали; на фиг. 4 — узел I, сопряжение отдельных витков элемен- 35 та, вариант с верхним расположением ленты; на фиг. 5 — то же, с нижним расположением ленты.
Защитный экран представляет собой облицовочный элемент, состоящий из 40 трубчатого элемента 1, ленты 2 с отгибом 3 и пазом 4. Перегородки 5 разделяют трубчатый элемент на герметичные секции, каждая из которых имеет штуцер б для самостоятельного заполнения сжатым воздухом. Нижний виток экрана упирается в полку 7.
Монтаж экрана производится следующим образом: конец ленты закрепляют на полке и укладывают облицовоч- 50. ный элемен по поверхности трубы спиралью таким образом, что паз следующего витка совмещается с отгибом предыдущего витка. После того, как будет уложена первая секция, через штуцер б с киппелем подают сжатый воздух до достижения заданного давления и ставят заглушку.
Далее производят обкладку второй секции, надувают ее воздухом, затем так же поступают с третьей секцией 6О и т.д. до завершения обмотки всей поверхности трубы.
Монтаж отдельнмки отрезками цо окружности производят следующим образом: отрезают кусок облицовочного 65 элемента, равный длине окружности, заваривают торцы трубной полости, этот нижний виток устанавливают на полку, затем отмеряют следующий виток, заваривают у него торцы и заводят под трубу первого витка кромку ленты с отгибами в паз, после чего заполняют ее сжатым воздухом, глушат (заваривают) штуцер. Отгиб ленты третьего яруса заводят под трубный элемент второгО яруса и заполняют трубу сжатым воздухом и т.д. последующие ярусы до верха трубы.
Можно вести монтаж отдельными отрезками, начиная с верха трубы.
Тогда закрепляют верхний ярус, а ка него накладывают последующие.
Образующиеся стыки в каждом ярусе можно заварить накладками или подложить под них куски листового материала.
При укладке спиралью концы могут быть раскроены так, чтобы не о"тавалось оголенных мест на эаходном и сходном витке. Эти треугольные участки могут быть закрыты также кусками листового материала.
В любом из рассмотренных вариантов монтажа в случае необходимости может быть использована дополнительно сварка отдельных витков между собой, создающая полную непроницаемость экрана.
Для достижения .гарантированной фиксации облицовки и удобства монтажных работ могут быть использованы прихваты путем пркстрелки дюбелямк.
Облицовочный элемент лучше всего изготовить целиком, например, методом экструзии из расплава.
Защитный экран имеет достаточную проектную проработку конструкции и технологии монтажа, при условии налаженного производства стандартных облицовочных элементов, молсет быть использован для промышленного внедрения. использование защитного экрана позволит повысить срок службы дорогостоящих уникальных сооружений, каковыйк являются высотные завод-. ские трубы химических производств, и в значительной степени облегчит монтаж. :не нужна сварка, приклеивание и др. При наличии заготовленного элемента к лесов, которые всегда имеются при возведении ствола трубы, монтаж защитного экрана может быть произведен в короткие сроки.
Кроме того, такая конструкция облицовочного элемента позволяет использовать надувную конструкцкю для облицовки внутренних поверхностей стволов сбросных вентиляционных труб, что дает возможность отказать ся от дорогостоящих нержавеющих ста690155 лей и использовать полимерные материалы.
По сравнению с известной спиралью трубчатой надувной оболочкой вес экрана можно снизить в 2-3 раза, т.е. при высоте трубы 150 м можно сэконсиить 30-40 т полимерного материала, иэ расчета стоимости полиэ илена это составляет 30,0 тыс. руб.
Формула изобретения
Защитный экран вытяжной вентиляционной трубы, включающий трубчатый элемент из эластичного материала, наполненный сжатым воздухом., отличающийся тем, что, с цеепью упрощения монтажа н снижения расхода материала, трубчатый элемент выполнен с лентой из эластичного материала, причем в месте примыкания ленты к трубчатому элементу она образует паэ, а ее орец имеет отгиб, соответствующий форме паза и направленный в сторону паза.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
9 317764, кл. F, 04 В 1/40 1972.
2. Патент C5h 9 3578537, кл. 156-577, опубл, 1972.
ЦНИИПИ Заказ 5926/29
Тираж 811 Подписное
Филиал GnII Патент, г. Уж город, ул. Проектная, 4
