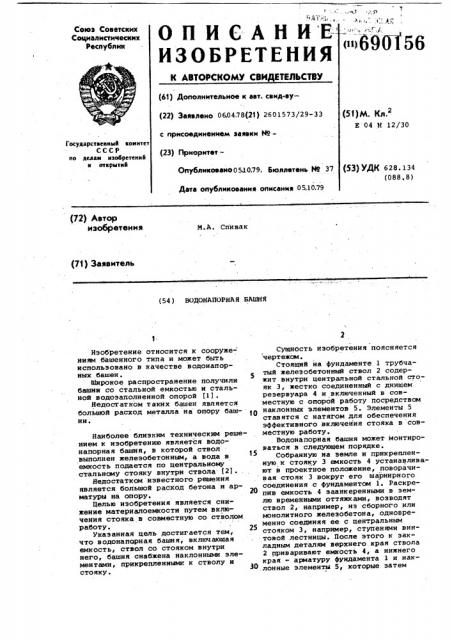

О П И C А Н И ЕИЗОБРЕТЕНИЯ,. а.3

- . с.лл

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свмд-ву(22) ЗаявЛено 0604.78(21) 2601573/29-33 с присоединением заявки Йо(23) Приоритето†(51)M. Кл.2

Е 04 Н 12!30

Государственный комитет

СССР по делам нзобретеннй н открытнй

Опублмковамо05.10.79. Бюллетень М 37

Дата опубликования описания 05.10.79 (53) УДК 628.134 (088. 8) (72) Автор изобретения

N. A, Спивак (71) Заявитель (54) ВОДОНАПОРНАЯ БАШНЯ

Изобретение относится к сооружениям башенного типа и может быть использовано в качестве водонапорных башен.

Широкое распространение получили башни со стальной емкостью и стальной водоэаполненной опорой (1).

Недостатком таких башен является большой расход металла на опору башни.

Наиболее близким техническим решением к изобретению является водонапорная башня, в которой ствол выполнен железобетонным, а вода в емкость подается по центральному стальному стояку внутри ствола- (2)..

Недостатком известного решения является большой расход бетона и арматуры на опору.

Целью изобретения является снижение материалоемкости путем включения стояка в совместную со стволом работу.

Укаэанная цель достигается тем, что водонапорная башня, включающая емкость, ствол со стояком внутри него, башня снабжена наклонными элементами, прикрепленными к стволу и стояку.

Сущность изобретения поясняется чертежом.

Стоящий на фундаменте 1 трубчатый железобетонный ствол 2 содержит внутри центральной стальной стояк 3, жестко соединенный с днищем резервуара 4 и включенный в совместную с опорой работу посредством наклонных элементов 5. Элементы 5 ставятся с натягом для обеспечения эффективного включения стояка в совместную работу.

Водонапорная башня может монтироваться в следующем порядке.

Собранную на земле и прикрепленную к стояку 3 емкость 4 устанавливают в проектное положение, поворачивая стояк 3 вокруг его шарнирного соединения с фундаментом l. Раскрепив емкость 4 заанкеренными в землю временными оттяжками, возводят ствол 2, например, нэ сборного илн монолитного железобетона, одновременно соединяя ее с центральным стояком 3, например, ступенями винтовой лестницы. После этого к закладным деталям верхнего края ствола

2 приваривают емкость 4, а нижнего края арматуру фундамента 1 и наклонные элементы 5, которые затем

690156

Формула изобретения

Составитель В. Зубков редактор М. Квачадзе Техред С,Мигай Корректор H.Горват

Заказ 5926/29 Тираж 811 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 °

4 присоединяют с натягом к фланцу стояка 3, позволяя снять с емкости 4 временные оттяжки..:...

Включенный предварительным натяжением в статическую работу стояк возьмет на себя часть нагрузки с емкости и опоры, облегчив их на 2-5%, снизив расход арматуры на 10-20%, а обшарю стоимость башни - 1-2 тыс.руб.

Водонапорная башня, включающая емкость, ствол со стояком внутри него,отличаюшаяся тем, что, с целью снижения материалоемкости путем включения стояка в совместную со стволом работу, башня снабжена наклонными элементами, прикрепленными к стволу и стояку.

Источни ки ин формации, принятые во внимание при экспертизе

1, Комягин Л.Ф."Бесматровые неотапливаемые водонапорные сооружения, Ленинград, Стройиздат, 1960; рис. 18, 23, 32-35.

2. Байков В.Н. и др. Железобетонные конструкции, М., Стройиздат, 1974, фиг. 1Ч. 7.
