Способ испарительного охлаждения воды

Способ испарительного охлаждения воды

Иллюстрации

Показать все

Реферат

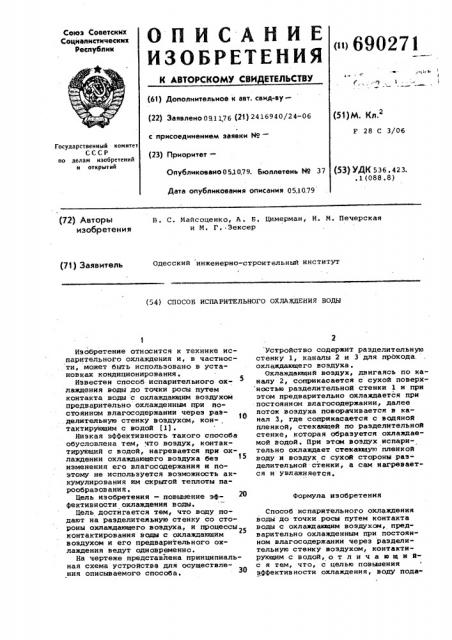

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Севз Советских

Социалистических

Республик

<111690271 (61) ???????????????????????????? ?? ??????. ????????-????{22) ???????????????? 091176 {21) 2416940>

F 28 С 3/06

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 536 423. . 1 (088 .81

Опубликовано 05.1079. Бюллетень Hо 37

Дата опубликования описания 05,10.79 (72) Авторы изобретения

В. С. Майсоценко, A. Б. Цимерман, И. М. Печерская и М. Г. Зексер

Одесский инженерно-строительный институт (71) Заявитель (54) СПОСОБ ИСНАРИТЕЛЬНОГО ОХЛАЖДЕНИЯ ВОДЫ

Формула изобретения

Изобретение относится к технике испарительного охлаждения и, в частности, может быть использовано в установках кондиционирования.

Известен способ испарительного охлаждения воды до точки росы путем контакта воды с охлаждающим воздухом предварительно охлажденным при постоянном влагосодержании через раз.делительную стенку воздухом, контактирующим с водой (1).

Низкая эффективность такого способа обусловлена тем, что воздух, контактирующий с водой, нагревается при охлаждении охлаждающего воздуха без изменения его влагосодержания и поэтому не используется воэможность аккумулирования им скрытой теплоты парообразования.

Цель изобретения — повышение эффективности охлаждения воды.

Цель достигается тем, что воду подают на разделительную стенку со стороны охлаждающего воздуха, и процессы 5 контактирования воды с охлаждающим воздухом и ego предварительного охлаждения ведут одновременно.

На чертеже представлена принципиальная схема устройства для осуществления описываемого способа.

30 устройство содержит разделительную стенку 1, каналы 2 и 3 для прохода . охлаждающего воздуха.

Охлаждающий воздух, двигаясь по каналу 2, соприкасается с сухой поверх ностью разделительной стенки 1 и при этом предварительно охлаждается при постоянном влагосодержанни, далее ноток воздуха поворачивается в канал 3, где соприкасается с водяной пленкой, стекающей по разделительной стенке, которая образуется охлаждаемой водой. При этом воздух испарительно охлаждает стекакщую пленкой воду и воздух с сухой стороны разделительной стенки, а сам нагревается и увлажняется.

Способ испарятельного охлаждения воды до точки. росы путем контакта воды с охлаждающим воздухом, предварительно охлажденным прн постоянном влагосодержании через разделительную стенку воздухом, контактирующим с водой, о т л и ч а ю щ и йс я тем, что, с целью повыаения эффективности охлаждения, воду пода690271

Жидмосвь, Составитель А. Аничкин

Редактор С. Головенко Твхред С.Мигай Вила

Заказ 5947/35 Тираж 722 Псдаисное

ЦНИИПИ ГОсударотвенного комитета СССР по делам изобретений и открытий

113935, Москва, Ж-35, Раужская наб., д, 4/5

Филиал ППП Патент, г. Жкгород, ул. Проектная, 4 ют на разделительную стенку со сто. роны охлаждаюз1его воздуха, и процессы контактирования воды с охлаждаю, цим воздухом и его,предварительного охлаждения ведут одновременно.

Источники информации, принятые во рнимание при экспертизе

1. Авторское свидетельство СССР

М 93829, кл. F 28 С 3/06, 1951.
