Устройство для измерения и регистрации температуры преимущественно заготовок при прокате

Устройство для измерения и регистрации температуры преимущественно заготовок при прокате

Иллюстрации

Показать все

Реферат

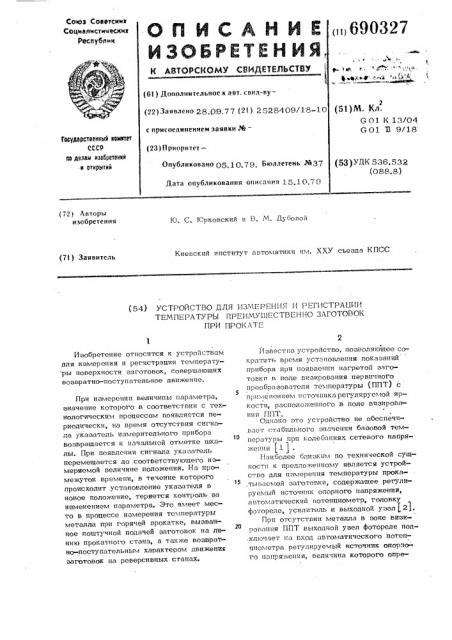

Союз Советсиин

Социалисти3тесиин

Республики

1111 69 032 7 ф

1 (6l ) Дополнительное к авт. свид-ву(22) Заявлено 28.09.77 {2() "! 528409/18-10 с присоединениеи заявки 31К1— (23) Приоритет—

Опубликовано 05 10 79. Бюллетень %37 (53)M. Кл.

G 01 К 13/04

G 01 2 9/18

Гкуде рстнниньй немнтет

СССР

3н3 днная нзо6рнтнннй н нтнрн3тнй (53) УДК 536.532 (088.8) Дата опубликования описания 15.10,7 9 (72 } А33торы изобретения

Ю. С. Юрковский и B. 71. Дубовой

Киевский институт автоматики им. ХХУ съезда КПСС (7! ) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕН М! И РЕГИСТРАЦИИ

ТЕМПЕРАТУРЫ ПРЕИМУ(11ЕСТВЕННО ЗАГОТОВОК

ПРИ ПРОКАТЕ

Изобретение относится к устройствам для измерения и регистрации температу ры поверхности заготовок, совершающих возвратно-поступательное движение.

При измерении величины параметра, значение которого в соответствии с технологическим процессом появляется периодически, на время отсутствия сигна:Ia указатель измерительного прибора возвращается к 13ачальной отметке шкалы. При появлении сигнала указатель перемещается до соответствующего 33з» меряемой величине положении. На промежуток времени, в течение которого происходит установление указателя в новое положение, теряется контроль за изменением параметра. Это имеет место в процессе измерения температуры металла при горячей прокатке, вызва3»ное поштучной подачей заготовок на линию прокатного стана, а также возврат но-поступатель33ь3м характером движения заготовок на реверснвных станах.

Известно устройство, позволяющее сократить время уста13О3373е3333я показаний прибора при появлении нагретой заготовки и поле визирования первичного преобразователя температуры (ППТ) с

5 применением источника регулируемой яркости pQclеоложее3нОГО В ПОле В33зировя ни я ППТ.

Однако это устройство не обеспечивает стаб33ль3 ого значения базовой температуры прп колебаниях сетевого напряжения Ll 3 .

Наиболее близким по технической сущности к предложенному является устройство для измерения температуры прока.тываемой заготовки, содержащее регулируемый источник опорного 33апряжения, автоматический потенциометр, головку фо 1-Ооеле, 3 c337331TQJIb I? Выходной Узел (21, При отсутствии металла в зоне визи20 рованпя ППТ выходной узел фотореле подклю 3ает 13а вход QD I OMQTH×QCKÎI Î Поте33 циометра регулирусмый источник опорного напряжения, величина которого опре3 69032 деляет базовое положение каретки-указателя и пера потенциометра. В момент появления нагретой заготовки в зоне .Визирования., фотореле подключает на Вход автоматического потенциометра ППТ.

Вторичный прибор регистрируе г тем??е.;атуру по длине заготовки, Однако зто устройство требует в дополнение к ППТ монтажа головки фотореле по месту измерения и соединения ее кабелем с выходным узлом и вторичным прибором, расположенными на щите управления. Головка фотореле„ расположенная у рольганга, требует дополнительного профилактического обслуживания, а также выполнения Оабот по визированию совместно с ППТ. Кроме того„ недостаточное быстродействие устройстэй ПОВВОляет oc)"ùecTÂèTÁ измерение температуры, начиная с первого метра заготовки чтО снижает IIocTol)ept!ocTh контроля температуры.

Цель изобретения — новь?ше?}Ие надежкости и упрощения устройства.

Это достигается тем, что в устройстве, содержащем первичный преобразователь температуры, регулируемый источник опорного напряжения, выход которого через нормально замкнутые контакты д Й реле соединен с входом автоматического потенциометра, усилитель, соединенный с выходным узлом с реле, олин из выходов ППТ через нормально замкну тые контакты реле соединен непосредственно с одним из Вхо(?Ов усилителя,, а через нормально разомкнутые контакты — с регулируемым источником Опорного напряжения и измерительным входом автоматического потенциометоа, 9 другой выход П. ЧТ соединен с другими входами усилителя, регулируемого ис.".î÷= ника опорного напряжения и автоматического потенциометра, причем выход усилителя через реле выходного узла coe— динен с микровыключателем, взаимодействующим с кареткой-указателем авто=матического потенциометра. йа чертеже представлена функциональная схема устройства.

Устройство содержит автоматическ ий потенциометр 1, регулируемый источник

2 опорного напряжения. первичный преобразователь 3 температуры, усилитель

4, выходной узел 5, включающий в себя тиристорный ключ 6 и реле 7. В автоматическом потенциометре 1 имеется микровыключатель В. (А

Регул)? )У()мь?и ис } Оч} .ИK 2 О? Ор}.ого на??()яжония через }?Орм-)л?з}!() Вамк?}УTbl= контакты реле 7 }?Одсоеди?ге?? к измерительнОму Входу аВтоматического IloTe?Iциомеп)а I. Вь?ход ППТ 3 через }?Ормально замкп тые I Онтак-.ы реле 7 сОединен с усилителем 4, а через нормал) но разомкнутые контакты — с измерител

1}ым ?)КОДО.:)Втома ttttecKo? потенциометра ) . Выход .-Сь??Ите)?и 4 подсоединен к Входу г;.ь?Ходкого узла, т.е. K y}Iравля}ощей ?Лепи тирчсторнОГО ключа 6, ?}а Об)МО)?Ку РЕЛЕ (HeпряжЕНИЕ ?П га}пяя пода(3тся} через т}?ристорный ключ 6 и мик г)ОВЬ}ключатель 8, РегулиГ)уемь?Й тОИHHI .:}Iop IOI О }}Hïpÿæeí)tÿ позВОляот задавать базовое положение кареткиука )»теля автомати . :ескОго - потенциометрВ 1 В и Веделах Всей его шк а- ь} B btxog ной узел,з с помощью контактов реле 7, Включаемого через . иристорный ключ 6, Осу}н =.:ствляет поо Iepeq ное подключение к из-;ерительному в) оду автоматического потенциометра 1 ре}:улиру мого источника 2 Опорного напряжения, или ППТ 3.

Усилитель 4 усиливает электрический с??г}?»л, поступающий с ППТ 3 до велн"HH6I Откпы!)ан} :и тиристорного ключ(1 6.

Па чертеже показано состояние схемы пои Отсутствии заготовки в поле

}3изирова??Ия: ППТ 3,.

У ст р О Йс: Во работает следующим О бР»ЗОМ, I1ри Отсутствии з»гoToBKH в поле визирования П?}Т 3 на Вход потенциометра

1 От исто шика 2 опорного напряжения через контакты реле 7 подается сигнал, СОО г-"e-.-С } ВУ ОШ-!! ОЖИД»ЕМОМУ ЗНЙЧЕНИЮ изме;.)и .}О}) те ..}пег)а-.урь . Г} момент пОЯВлен пя «cl? OTof)l ? В пОне Ви зи рова ния

ПГГТ 3 el-=, сигнал, у иленный усилит лем -!, Вызь.вает срабатывание реле 7 конта)-:ты которого о|соединяют источ}(пп? = Оно()н()ГО е}ап?3яжения От Входа ав (}.,}а" }(ческ го ?}оте}?циометра 1 попилю и }ют к и"".}у выход ППТ 3, Отключив его с г Входа ус?Лителя 4. Отключение

=:,=:хода ППТ 3:.-)т Вхсда усилителч 4 не

} bIBbIB(}e7 О-}!-.УСК;}Н},.Я ПЕЛЕ / и BOeBPQ з и я OI 0 кон Гактов з исхОднОе состОя пие, так :;;.- . Обмотка реле запит»на пс стоян, -?Ь}м }}апряжение),} чере= тиристориый ключ 6. Который после Открывания х,ожет быть )ахрь?т тОлько путем сня тия с него напряженин питания. Когда заготовка .}36?Йдет из поля Визирования г( :ГП } ) Kepетка-"""казатель автоматического потенциоме}-ра }.. .двпгаясь к начальной отметке шкалы, вызовет срабатывание мккровыключателя 8 автоматического потенциометра 1, Микровыключатель 8 отключает напряжение, подаваемое через тиристорный ключ 6 на обмотку реле 7 выходного узла 5. Тиристорный ключ 6 закрывается, обмотка реле обеспечивается и схема soaapaщается в исходное состояние.

Таким образом, предложенное устройство обеспечивает контроль температуры поверхности заготовки по всей ее длине, что позволило повысить достоверность измерения и упростить устройство.

Формула изобретения

Устройство для измерения и регист рации температуры преимущественно заготовок при прокате, содержащее первичный преобразователь температуры, регулируемый источник опорного напряжения, выход которого через. нормально замкнутые контакты реле соединен с входом автоматического потенциометра, усилитель, соединенный с выходным

90327 6 узлом с реле, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности и упрощения устройства, один из вы ходов первичного преобразователя температуры через нормально замкнутые . контакты реле соединен непосредственно с одним из входов усилителя, а через нормально разомкнутые контактыс регулируемым источником опорного

10 напряжения и измерительным входом автоматического потенциометра, а другой выход первичного преобразователя температуры соединен с другими входами усилителя, регулируемого источника опорного напряжения и автоматического па тенциометра, причем выход усилителя через реле выходного узла соединен с микровыключателем, взаимодействующим с кареткой-указателем автоматического потенциометра.

Источники информации, принятые во внимание при экспертизе

1. Меш Л. Д. Усовершенствование контроля температуры металла при про25 хатке. Сталь № 11, 1974, с. 1023, рис. 1 Б, 2. То же, рис. 1 В (прототип).
