Реферат

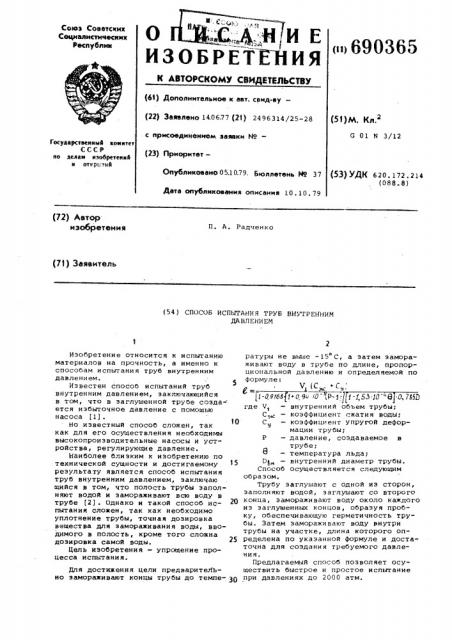

Союз Советских

Социалистических

Реслублии

О .ф ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (е1) Дополнительное к авт. свид-ву— (22) Заявлено 14.0677 (21) 249б 314/25-28 (53) М. Кл.

G 01 N Э/12 с присоединением заявки 8о— (23) Приоритет—

Государственный аоинтет

СССР по де.еаи пзобретеппй и ото р"=:-.тпй

Олублкковено05.1079, Ьоллетень Нд З7 (53) УДК 820.172.214 (088 8) Дете оттубликованнп описания 10. 10. 79 (72) Автор изобретения

П. А. Радченко (71) Заявитель (54) СПОСОБ ИСПЫТАНИЯ ТРУБ ВНУТРЕННИМ

ДА ВЛ EHИ ЕМ

Изобретение относится к испытанию материалов на прочность, а именно к способам испытания труб внутренним давлением.

Известен способ испытаний труб внутренним давлением, заключающийся в том, что в заглушенной трубе созда- ется избыточное давление с помощью насоса (1) .

t0

Но и з вест ный способ сложен, так как для его осуществления необходимы высокопроизводительные насосы и устройства, регулирующие давление °

Наиболее близким к изобретению по технической сущности и достигаемому результату является способ испытания труб внутренним давлением, заключаю щийся в том, что полость трубы заполняют водой и замораживают всю воду в трубе (2) . Однако и такой способ испытания сложен, так как необходимо уплотнение трубы, точная дозировка вещества для замораживания воды, вводимого в полость, кроме того сложна дозировка самой воды.

Цель изобретения — упрощение процесса испытания.

Для достижения цели предваритеЛЪио эамораживают концы трубы до темпе- З0 ратуры не выше -15 С, а затем замораживают воду в трубе по длине, пропорциональной давлению и определяемой по

V (C + Ñ÷, ! Р-5:Д -1 5> l0 80,7 В где Ч вЂ” внутренний объем трубы;

С . — коэффициент сжатия воды;

С вЂ” ко э ффи ци е н т упругой дефор9 мации трубы;

P — давление, создаваемое в трубе; — температура льда;

Dg — внутренний диаметр трубы.

Способ осуществляется следующим обраэом.

Трубу заглушают с одной из сторон, заполняют водой, заглушают со второrc конца, замораживают воду около каждого из заглушенных концов, образуя пробку, обеспечивающую герметичность трубы. Затем замораживают воду внутри трубы на участке, длина которого определена по указанной формуле и достаточна для создания требуемого давления.

Предлагаемый способ позволяет осуществить быстрое н простое испытание при давлениях до 2000 атм.

690365 где %1

Сж сц

Формула давления

Составитель Г. Ротницкий

Редактор C. Головенко Техред И.Асталсш Корректор IQ.Макаренко

Эакаэ 5954/40 Тираж 1090 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r Ужгород, ул. Проектная, 4

Способ испытания труб внутренним давлением, эаключакияийся в том, что полОсть трубы заполняют водой и эамораживают ее, отличающийся тем, что, с целью упрощения процесса. испытания, предварительно заморажива.ют концы трубы до температуры не вьюне е

-15 С, а затем замораживают воду в трубе по длине, пропорциональной дав- 1О лению и определяемой по формулег

-09М8 f 0 9И0 (Р-1) f-/,ЕИО 9 0,7В536н внутренний объем н трубе; коэффициент сжати я воды; коэффициент упругой деформации трубы1 давление, создаваемое в трубе температура льда; внутренний диаметр трубы.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 397742, кл. G 01 М 3/08, 1970.

2. Авторское свидетельство СССР

М 518667, кл. G 01 М 3/00, 1973.
