Реферат

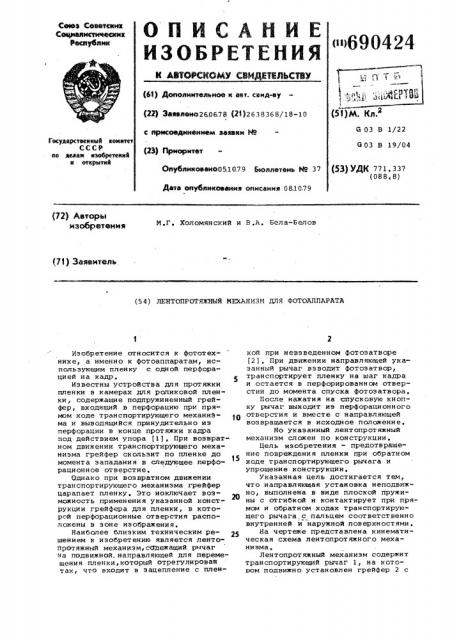

,л,, I (51)М. Кл. (о1) Дополнительное и авт. свмд-ву (22) Заяалено260678 (21)2638368/18-10

6 03 В 1/22

6 03 В 19/04

Государствеииый комитет

СССР ио дмам изобретений и открытий (23) Приоритет (53) УДК 771 зз7 (088. 8) Опублииоваио05.1079 Бюллетень Но 37

Дата опубликования описания 08.10.79 (72) Авторы изобретения

М.Г. Холомянский и В.А. Бела-Белов (71) Заявитель (54) ЛЕНТОПРОТЯЖНЫЙ МЕХАНИЭМ ДЛЯ ФОТОАППАРАТА

Изобретение относится к фототехнике, а именно к фотоаппаратам, использующим пленку с одной перфорацией на кадр. 5

Известны устройства для протяжки пленки в камерах для роликовой пленки, содержащие подпружиненный грейфер, входящий в перфорацию при прямом ходе транспортирующего механи9ма и выводящийся принудительно иэ перфорации в конце протяжки кадра под действием упора (1), При возвратном движении транспортирующего механизма грейфер скользит по пленке до момента западания в следующее перфорационное отверстие.

Однако при возвратном движении транспортирующего механизма грейфер царапает пленку, Это иоключает воэможность применения указанной конструкции грейфера для пленки, в которой перфорационные отверстия расположены в зоне иэображения.

Наиболее близхим техническим решением к изобретению является лентопротяжный механизм„содежащий рычаг на подвижной направляющей для перемещения пленки, который отрегулирован так, что входит в зацепление с пленкой прн невзведенном фотоэатворе (2). При движении направляющей указанный рычаг взводит фотозатвор, транспортирует пленку на шаг кадра и остается в перфорированном отверстии до момента спуска фотозатвора.

После нажатия на спусковую кнопку рычаг выходит иэ перфорационного отверстия и вместе с направляющей возвращается в исходное положение.

Но укаэанный лентопротяжный механизм слажен по конструкции.

Цель изобретения — предотв ращение повреждения пленки при обратном ходе транспортирующего рычага и упрощение конструкции.

Укаэанная цель достигается тем, что направляющая установка неподвижно, выполнена в виде плоской пружины с отгибкой и контактирует при прямом и обратном ходах транспортирующего рычага с пальцем соответственно внутренней и наружной поверхностями.

На чертеже представлена кинематическая схема лентопротяжного механизма.

Лентопротяжный механизм содержит транспортирующий рычаг 1, на кототюм подвижно установлен грейфер 2 с

690424

Формула изобретения

Составитель С, Коврина

Ре анто С. Головенко Те е М.Петко Ко екто Е. Лукач

Заказ 5961/43 Тираж 5 48 Подписное

ЦЛИИПИ Государственного комитета CCCP по делам изобретений и открытий

113035 Москва Ж-35 Ра шская наб 4 5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 возвратной пружиной 3, пальцем 4, и направляющую 5 с отгибкой б.

Предлагаемый лентопротяжный механизм работает следующим образом.

При движении транспортирующего рычага l в направлении, параллельном плоскости пленки 7 зуб 8 грейфера 2 входит в перфорационное отверстие a пленки 7 и перемещает ее на шаг кадра. Палец 4 грейфера 2 контактирует с внутренней плоскостью направляющей 5. После того, как пленка 7 переместится на шаг кадра, паЛец под действием конца отгибки б переместится на наружную поверхность

Направляющей 5 и при обратном ходе транспортирующего рычага 1, контактируя с наружной поверхностью отгибКи б, выведет зуб 8 грейфера 2 из зацепления с перфорационным отверСтием а . При возврате транспортирующего рычага 1 в первоначальное положение палец скользит по наружной поверхности направляющей 5. Тем

à""àMûì обеспечивается сохранность пленки 7 от поврекдения грейфером 2 при обратном ходе. В конце обратного хода палец соскальзывает с направляющей 5, и грейфер 2 под воздействием пружины 3 входит зубом 8 в зацепление со следующим перфорационным отверстием.

Лентопротяжный механизм для фотоаппарата, содержащий транспортирующий рычаг с зубом и пальцем, направляющую и приводной механизм, о т л ич а ю шийся тем, чго, с целью предотвращения пленки при обратном ходе транспортирующего рычага и упрощения конструкции, направляющая установлен неподвижно, выполнена в виде плоской пружины с отгибкой и контактирует при прямом и обратном ходах транспортирующего рычага с пальцем соответственно внутренней и наружной поверхностями.

Источники информации, принятые во внимание при экспертизе

1, Патент ФРГ У 1233253, кл. 57 а 22/05, опублик. 1967.

2. Патент Великобритании

Р 1455345, кл. 52 А, опублик, 1976.
