Многоканальная система для передачи двоичной информации с временным уплотнением

Патент 690639

Авторы

Иллюстрации

Показать все

Реферат

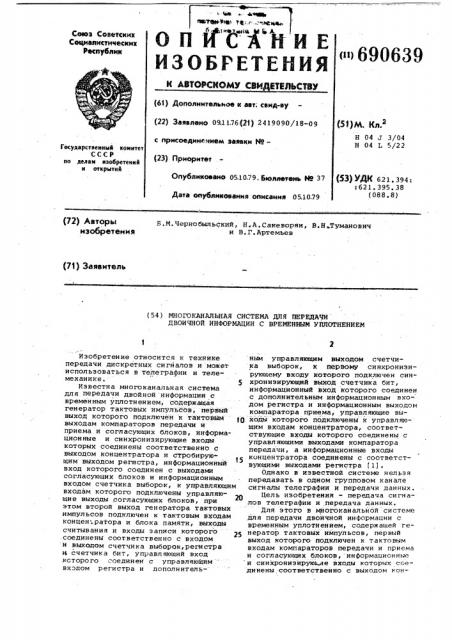

мв " ь чффв

О П IIII" С "Я Ь И Е

ИЗОБРЕТЕНИЯ

Сеюз Советских

Социалистических

Республик (61) Дополнительное к авт; саид-ву (22) Завалено 091176(21) 2419090/18-09 (51) и. Кл.

Н 04 3 04

Н 04 Ь 5/22 с присоединением заявки N9вЂ”

Государстаеииый комитет

СССР по делам изобретений и открытий (23) Приоритет .ОпубликованО 05.10.79. Ьеллетень Йо 37

Дата опублик©вания описания 05,10,79 (53) УДК 621,394:

:621. 395. 38

{ 088 ° 8) (72) Авторы изобретению

Б,М.Чернобыльский, Н.А.Сакеворян, В.Н Туманович и В,Г.Артемьев (71) Заявитель

Изобретение относится к технике передачи дискретных сигналов и может использоваться в телеграфии и телемеханике ° 5

Известна многоканальная система для передачи двойной информации с временным уплотнением, содержащая генератор тактовых импульСов, первый выход которого подключен к тактовым выходам компараторов передачи и приема и согласующих блоков, информационные и синхронизирующие входы которых соединены соответственно с выходом концентратора и стробирующим выхОдом регистра, информационный вход которого соединен с выходами согласующих блоков и информационным входом счетчика выборок, к управляющим входам которого подключены управляющие выходы согласующих блоков, при этом второй выход генератора тактовых импульсов подключен к тактовым входам концен ратора и блока памяти, выходы считывания и входы записи которого .соединены соответственно с входом и выходом счетчика выборок, регистра

И счетчика бит, управляющий вход .которо го;-.седин ен с управляющим входом регистра и дополнительным управляющим выходом счетчика выборок, к первому синхронизиРующему входу которого подключен синхронизирующий выход счетчика бит, информационный вход которого соединен с дополнительным информационным входом регистра и информационным выходом компаратора приема, управляющие выходы которого подключены к управляющим входам концентратора, соответствующие входы которого соединены с управляющими выходами компаратора передачи, а информационные входы концентратора соединены с соответствующими выходами регистра (1).

Однако в известной системе нельзя передавать в одном групповом канале сигналы телеграфии и передачи данных.

Цель изобретения вЂ” передача си гн алов телеграфии и передача данных.

Для этого в многоканальной системе для передачи двойчной информации с временным уплотнением, содержащей генератор тактовых импульсов, первый выход которого подключен к тактовым входам компараторов передачи и приема и согласующих блоков, информационные и синхронизируюв.ле входы которых соединены соответственно с выходом кон(54 ) МНОГОКАНАЛЬНАЯ CHCTEMA ДЛЯ ПЕРЕДАЧИ

ДВОИЧНОЙ ИНФОРМАЦИИ С ВРЕМЕННЫМ УПЛОТНЕНИЕМ

690639 центратора и стробирующим выходом регистра, информационный вход кото" рбго" соединен с выходами согласующих блоков и информационным входом выборок, и управляющим входам которого подключены управляющие выходы согла- 5 сующих блоков, при этом второй выход генератора тактовых импульсов подключен к тактовым входам концентратора и блока паМяти, выходы считывания и входы записи которого соединены 1Î соответственно с входом и выходом счетчика выборок, регистра и счетчика бит. управляющий вход которого со динен с управляющим входом . регистра и дополнительным управляю- щим выходом счетчика выборок, к первому синхрониэирующему входу которого покдлючен синхрониэирующий выход счетчика бит, информационный вход которого cîåäéÿåí с дополкитель- 2@ ным информаЦионным входом регистра и информационным выходом компаратора приема, управляюжие выхода которого подключены к управляющим входам концентратора," соответствующие"входы которого соединены с управляющими выходами компаратора передачи, а информационные входы концентратора соединенй с соответствующими выходами регистра, синхронизирующйе выходы компараторов приема и передачи под- Зо ключены соответственно к дополни тельным синхронизирующим входам счетчйка бит и счетчика выборок,-информационный выход которого подклю-;чен к соответствующему информационному входу регистра, управляющий выход которого подключен к дополнительному входу счетчика бйт, йричем управляющие выходы соответствующих согласующих блоков соедийены с допол- Щ нительными управляющими входами счетчика бит и регистра.

На чертЕже представлена СтруКтурная электрическая схема многоканальной системы для передачи двоичной информации с временным уплотнением.

Система содержит генератор 3. так- товых импульсов, компараторы 2,3 передачи и приема, К согласующих блоков 4, концентратор 5, регистр 6, счетчик 7 выборок, блок памяти 8 и счетчик 9 бит.

Предложенная система работает следующим образОМ.

Низкоскоростные сигналы "поступают в .согласующие блоки 4, где происходит преобразование этих сигналоВ до уров" ня используемых в аппаратуре логических элементов. В соответствии с адресом, поступающим из генератора 1 во все согласующие блоки 4, информация 9) одного иэ низкоскоростных каналов. выбирается на общую информационную

" шину и поступает на входы счетчика ? и регистра 6, Аналогичным образом на управляющие входы счетчика 7, Я счетчика 9 и регистра 6 подаются сигналы, определяющие тип канала по скорости работы и используемому коду, Счетчик 7 обеспечивает формирова-, ние сигналов центр бита для кода зависимых каналов, которые поступают в регистр 6 и счетчик 9.По этим сигналам в регистр б записывается информация, поступающая из согласующих блоков 4.

Счетчик 9 осуществляет счет центров бит и определяет конец стартстопного цикла. Счетчик 7 по синхронизирующему сигналу 4 конец знака из счет». чика 9 прекращает Формирование сигналов центр бита до поступления на его вход информации стартовой по-. лярности из согласующих блоков 4.

Обработка информации ннзкоскоростйых каналов ведется поочередно на высо- коскоростных тактах, промежуточные результаты хранятся в блоке памяти 8.

За время передачи информации одного канала в групповой канал производится обработка информации всех низкоскоростных каналов. Последовательность обработки определяется адресом, формируежм генератором 1.

Информация, записанная в момент появления сигнала центр бита . в регистре 6, хранится в нем до тех пор, пока не будет считана через концентратор 5 в "групповой канал.

Согласование скоростей считывания и записи осуществляется s регистре 6 и концентраторе 5. Управление Форве рованием группового цикла осущест-. вляется компаратором 2.

Принимаемый иэ канала групповой сигнал поступает в компаратор 3, : осуществляющий цикловое Фазирование, атем в соответствии с поступающим на вход комнаратора 3 адресом из группого сигнала извлекаются биты каждого низкоскоростного канала.

Концентратор 5, регистр б, счет чик 9, счетчик 7 на стороне приема решает задачи, обратны стороне передачи, то есть осуществляют обратный переход к низкоскорбСтиым данным.

Выходные данные поступают иэ концентратора 5 в согласующие блоки 4.

Одновременно из регистра б в согласующие блоки 4 поступает стробирующий сйгнал. Эапиоь информации производится в тех согласующих блоках 4, адрес которых соответствует данной информации.

Кодовая комбинация состоит из бита, характеризующего знак значащего момента модуляции ЗИЙ (ьюьеита изменения знака во входном низко скоростном сигнале) и двух бит, характеризующих номер временной эоны, в которой произошло изменение знака. Общее число временных зон равно. четырем, счет их ведется циклически, 690639

Определение номера временной эоны, в которой произошло изменение знака ЗММ, осуществляется счетчиком 7.

Для этого счетчик 7 производит счет временных зон относительно такта передачи информации данного низкоскоростного канала в групповом сйгяале. Соответствующий этому такту синхронизирующий сигнал поступает на счетчик 7 из компаратора 2.

Регистр б осуществляет поиск ЗМИ по управляющему сигналу из счетчика 9. Для этого в регистре 6 производится сравнение знака предыдущего

ЗИИ, хранящегося в нем, с информацией, поступающей из согласующего блока 4. 1

Определив изменение знака во входном низко=коростном сягнал4, регистр

6 записывает новый знак, а также Формирует сигнал управления в счетчик 9. .По этому сигналу счетчик 9 начинает счет бит данного низкоскоростного канала, передаваемых в групповом сигнале, и выдает управляющий сигнал в счетчик 7, по которому в счетчике 7 прекращается циклический счет номеров 2 временных эон .

Синхронизирующий сигнал, соответствующий моменту передачи информации данного канала в групповом сигнале, поступает в счетчик 9 из комйаратора 36

2. Номер зоны., в которой произошло изменение знака, зайоминается в блоке памятй.8 и поступает из него через счетчик 7 в регистр б для формирования кодовой комбинации, Ходовая 35 комбинация, соответствующая ЗИМ, поступает из регистра б в концентратор 5 и далее в канал связи.

Управление Формированием бит кодовой комбинации производится д счетчиком 9. По окончании передачи кодовой комбинации счетчик 9 выдает в регистр б синхронизирующий сигнал, разрешащщий поиск нового ЗММ, И в счетчик 7 сигнал, разрешающий счет номеров зон. Если к моменту окончания передачи ходовой комбинаций знак низкоскоростного сигнала уже изменился, то инФормация о знаке ЗММ записывается в регистр б, а в счетчик 7 записывается номер первой временной зоны.

После передачи кодовой комбинации до изменения знака низкоскоростного: сигнала s тактах, отведенных для передачи инФормации данного канала, передается бит, соответствующий знаку предшествующего ЗММ, хранящийся в регистре б ° формул а и з обре те и ня

Многоканальная система для передачи двоичной информацйи с временным уплотнением, содержащая генератор тактовых импульсов, первый выход которого подключен к тактовым входам компараторов передачи и приема я согласующих блоков, информационные и синхронизирующие входы которых соединены соответственно с выходом концентратора и стробирующим выходом регистра, информационный вход которого соединен с выходами согласующих блоков и информационным входом счетчика выборок, к управляющим входам

Компаратор 2 также, как и в слу- бО чае обработки кодов ависимых сигналов, осуществляет синхронизацию прн считывании данных, поступающих по информационной шине через концентратор

5 в групповой канал.

Принимаемый из группового канала сигнал поступает в компаратор 3, а затем в соответствии с адресом, поступающим яа вход компаратора 3 от генератора 1 тактовых импульсов, на вход регистра 6, который осуществляет поиск начала кодовой комбинации, прием и хранение ее до начала новой кодовой комбинации.

Начало кодовой комбинации определяется сравнением бита, определяющего знак предшествовавшего ЗММ, с поступающей на вход регистра 6 информацией данного канала.

Определив начало кодовой комбинации, регистр б выдает сигнал управления в счетчик 9, йо которому последний начинает счет бит кодовой комбинации..

Сннхронизирующие сигналы, соответствующие тактам приема информации данного низкоскоростного канала в групповом канале, поступают в счетчик 9 и в счетчик 7 из компаратора 3., Кодовая комбинация принимается и заполняетСя в регистре б. Счетчик

7 осуществляет счет временных эон относительно такта приема информации данного низкоскоростного канала.

После окончания приема кодовой комбинации -по сигналу управления из счетчика 9 s регистре 6 производится сравнение номера зоны в принятой кодовой комбинации с номером, поступающим иэ счетчика 7.

В момент совпадения этих номеров регистр б вырабатывает сигнал, который по синхронизирующей шине поступает во все узлы стйка с низкоскоростными каналами. Одновременно по информационной шине из регистра 6 через концентратор 5 поступает знак принятого ЗММ, а по тактовым входам поступает адрес низкоскоростного канала, в соответствии с которым в одном из согласующих блоков 4 производится запись нового знака ЗММ.

Предложенная система обеспечивает передачу в одном групповом канале сигналов телеграфии и передачу даяных.

- "690б 39

Заказ 5983/54

Подписное которого подключены управляющие выходы согласующих блоков, при этом второй выход генератора тактовых импульсов подключен к тактовым входам

r концентратора и блока памяти, выходы считывания и входы э аписи которого соединены соответственно с входом и выходом счетчика выборок, регистра и счетчика бит, управляющий вход которого соединен с управляющим входом регистра и дополнительным управляющим выходом счетчика выборок, к первому синхронизирующему входу которого подключен синхрониэирующий выход счетчика бит, информационный вход которого соединен с дополнительным информационным входом регистра и информационным выходом компаратора приема, управляющие выходы которого подключены к управляющим входам концентратОра, соответствующие входы которого соединены с управляющими выходами компаратора передачи, а информационные входы кон цен тратора соеди- . нены с соответствующими выходами регистра, отл и ч ающ ая с я тем, что, с целью передачи сигналов телеграфии и передачи данных, синхрониэирующие выходы компараторов приема и передачи подключены соответственно к дополнительным синхронизирующим входам счетчика бит и счетчика выборок, информационный выход которого подключен к соответствующему информационному входу регистра, управляющий выход которого подключен к дополнительному входу счетчика бит, причем управляющие выходы соответствующих согласующих блоков соединены с дополнительными управляющими входами счетчика бит и регистра.

Источники информации, принятые во внимание при экспертизе

1. Патент QUA Р 38б373, кл. 179-14, опублик. 1975.
