Система телефонной связи с записью продиктованного текста и воспроизведением его

Система телефонной связи с записью продиктованного текста и воспроизведением его

Иллюстрации

Показать все

Реферат

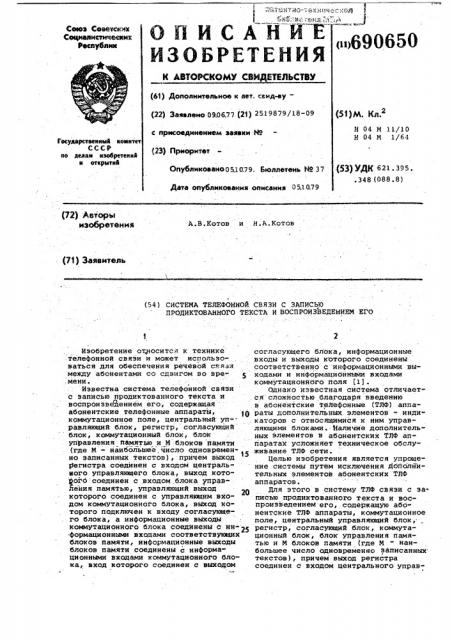

ОЙИСАЙИТ

ИЗОБРЕТЕНИЯ

". ) (l))690650

Сеюз Севетских

Социалистических

Республик (61) Дополнительное к авт. свид-еу(22) Заявлено 090á.77 (23) 2519879/18-09 с присоединением заявки № (23) Приоритет (54)AA. Кл.

Н 04 М 11/10

Н 04 М 1/64

Гоеуяарстиеииый иоиитет

СССР по дмаи изобретеиий и открытий (53) УДf(621 ° 395 ° .348 (088.8) Опубликовано 051079. Бюллетень ¹ 37

Дата опубликоеакия описания 051079 (72) Ает ОРы н3©6pетoнмя

A.Â.ÊîToâ и Н.A.Êîòîâ (71) Заявитель (54) СИСТЕМА ТЕЛЕФОННОЙ СВЯЗИ С ЗАПИСЬЮ

ПРОДИКТОВАННОГО ТЕКСТА И ВОСПРОИЗВЕДЕНИЕМ ЕГО

Изобретение относитсл к технике телефонной связи и может использоваться для обеспечения речевой связи между абонентами со сдвигом во вре.мени.

Известна система телефонной связи с записью продиктованного текста и воспроизведением его, содержащая абонентские телефонные аппараты, коммутационное поле, центральный уп- равляющий блок, регистр, согласующий блок, коммутацйонный блок, блок управления памятью и М блоков памяти (где М « наибольшее, число одновременно записанных текстов), причем выход регистра соединен с входом центральВого управляющего блока, выход котоого соединен с входом блока управения памятью, управляющий выход которого соединен с управляющим входом коммутационного блока, выкод которого подключен к входу согласующего блока, а информационные выходы коммутационного блока соединены с ин-25 формационными входами соответствующих блоков памяти, информационные выходы блоков памяти соединены с информационными входами коммутационного блока, вход которого соединен с выходом

«1 согласующего блока, информационные входы и выходы которого соединены соответственно с информационными выходами и информационными входами коммутационного йоля (1) .

Однако известная система отличается сложностью благодаря введению в абонентские телефонные (ТЛФ) аппараты дополнительных элементов — индикаторов с относящимися к ним управляющими блоками. Наличие дополнительных элементов в абонентских ТЛФ аппаратах усложняет техническое обслуживание ТЛФ сети.

Целью изобретения является упрощение системы путем исключения дополйительных элементОв абонентскнх ТЛФ аппаратов.

Для этого в систему ТЛФ связи с записью продиктованного текста и воспроизведением его, содержащую або" нентские ТЛФ аппараты, коммутационное поле, центральный управляющий блок, регистр, согласующий блок, коммутационный блок, блок управления памятью и М блоков памяти (где М - наибольшее число одновременно записанных. текстов), причем выход регистра соединен с входом центрального управ690650 ляющего блока, выход которого соединен с входом блока управления памятью, управляющий выход которого соединен с управляющим входом коммутационного блока, выход которого подключен к входу;согласующего блока, а информационные выходы коммутационного блока соединены с информационными вхоцами соответствующих блоков памяти, информационные выходы блоков памяти соединены с информационными входами коммутационного блока, вход которого соединен с выходом согласующего блока, информационные входы и выходы которого соединены соответственно с информационными выходами и информационными входами коммутационного поля, введены генератор " импульсов и и блоков подключения (где n - -число абонентских телефонных аппаратов), причем выход генератора импульсов соединен с первыми входами. блоков подключения, вторЫе

Входы которых соединены через абонентские линии с абонентскими телефонными аппаратами, управляющие входы блоков подключения соединены с 25 соответствующймн дойолнительHblMH выходами центрального управляющего блока, а выходы блоков подключения соединены с линейными входами коммутационного полн. . 30

На чертеже приведена структурная электрическая схема предложенной с и с темы.

Система ТЛФ связи содержит и абонентских ТЛФ аппаратов 1, и абонент- 35 ских линий 2, и блоков подключения

3 коммутационное поле 4, центральный управляющий блок 5, регистр 6, генератор 7 импульсов, коммутационный блок 8, согласующий блок 9, блок 40 управления 10 памятью, М блоков памяти 11, где М - наибольшее число одновременно записанных текстов.

Система работает следующим образом.

При раббте со сдвигом во времени 45 вызывающий абонент, желающий послать записанное сообщенйе, при сйятии микротелефонной трубки ТЛФ аппарата 1 и получении зуммера готовности набир1ет код запроса услуги, а затем .- 50 номер требуемого аб6нента. При этом: центральный управляющий блок 5 получает соответствующий сигнал и номер вызывающего абонента с набранйым кодом ф выдает в блок управления 10 коман- 55 ду на поиск свободного блока памяти

11. После, того, как найден свободный блок памяти 11, центральный управляющий блок 5 начинает поиск свободного пути через коммутационное поле 4 д для подключения найденного блока памяти 11 к абонентской линии 2 вызывающего абонента.

Далее центральный управляющий блок 5 запоминает набранный вызываю- . щим абонентом номер вызываемого абонента, номер найденного блока памяти 11, после чего выдает команду коммутационному полю 4 на подключение тракта между найденным блоком памяти 11 и абонентской линией 2 вызывающего абонента, а также выдает команду через блок управления 10 на включение механизма найденного блока, памяти 11 и на подключение тракте через согласующий блок 9,после чего с найденного блока памяти 11 выдается сигнал, разрешающий вызывающему абоненту начать наговаривать сообщение, которое записывается в том же блоке памяти 11.

После окончания записи вызывающему абоненту посылается сигнал занято, и он возвращает трубку на рычаг ТЛФ аппарата 1. Вслед за этим начинается работа с вызываемьм абонентом. Для этого центральный управляющий блок 5 по запомненному номеру вызываемого абонента производит подключение генератора 7 с помощью блока подключения 3 к абонентской линии 2 вызываемого абонента. Импульсы, поступающие из генератора 7, передаются по абонентской линии 2 в

ТЛФ аппарат 1 и воздействуют на звонок, который начинает издавать периодические короткие сигналы - подзванивания .

Одновременно с посылкой первого импульса в центральном управляющем блоке 5 производится запись кода текущего времени, то есть он начинает вести Отсчет времени, периоди- . чески сравнивая информацию, снимаемую. с регистра 6, с информацией о времени, хранящейся в нем.

Если вызйваемый абонент не затребует. предназначенное ему сообщение в течение определенного времени, то центральный управляющий блок 5 подает в блок подключения 3 сигнал выключения, в результате чего блок подключения 3 отключает от абонентской линии 2 вызываемого абонентавыход генератора 7, и звонок ТЛФ аппарата 1 перестает подэванивать .

При этом занятые данным вызовом память центрального управляющего блоха

5 и блок памяти 11 освобождаются.

В случае, если время хранения сообщения не истекло, для получения записанного сообщения вызываемый абонент, услышавший периодические подэванивания своего аппарата, сняв трубку и услышав сигнал ответа, набирает код востребования, по которому центральный управляющий блок 5 по запомненному номеру занятого блока памяти 11 и номеру вызываемого абонента производит поиск свободных путей через согласующий блок 9 и комму-. тационное поле 4 и выдает команду

690650

20

30

ЦНИИПИ Заказ 5983/54

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 на переключение тракта и запуск механизма воспроизведения блока памяти 11 °

При работе s реальном масштабе

:времени ари вызове оцним абонентом другого центральный управляющий блок 5 обеспечивает соединение через коммутационное поае 4 так, как это делается в обычной ТЛФ системе.

Предложенное устройство обеспечивает упрощение органиэации услуги на действующих ТЛФ сетях, снижение стоимости оборудования, упрощение органиэации контроля исправности и технического обслуживания ТЛФ сети.

Формула и зоб ретени я

Система телефонной связи с записью продиктованного текста и воспроизведением его, содержащая абонентские телефонные аппараты, коммутационное поле, центральный управляющий блок, регистр, согласующий блок, коммутационный блок, блок управления памятью и М блоков памяти (где М - наибольшее число одновременно записанных текстов), причем выход регистра соединен с входом центрального управляющего блока, выход которого соединен с входом блока управления памятью, управляющий выход которого соединен с управляющим входом коммутационного блока, выход которого подключен к входу согласующего блока, а информационные выходы коммутационного блока соединены с информационными входами соответствующих блоков памяти, информа ционные выходы блоков памяти соединены с информационными входами коьиутационного блока, вход которого соединен с выходом согласующего блока, информационные входы и выходы которого соединены соответственно с ин-. формационными выходами и информационными входами коммутационного поля, отличающаяся, тем, что, с целью упрощения путем исключения догголнительных элементов абонентских телефонных аппаратов, введены генератор импульсов и и блоков подключения (где n - число абонентских телефонных аппаратов),,причем выход генератора импульсов соединен с первыми входами .блоков подключения, вторые входы которых соединены через абонентские линии с абонентскими телефонными аппаратами, управляющие входы блоков подключения соединены с соответствующими дополнительными выходами центрального управляющего . блока, а выходы блоков подключения соединены с"линейными входами коммутационного поля, Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 507954, кл. Н 04 М 3/00, 1974.

Тираж 775 Подписное
