Нейтрализатор отработавших газов для двигателя внутреннего сгорания

Нейтрализатор отработавших газов для двигателя внутреннего сгорания

Иллюстрации

Показать все

Реферат



ЙА 1 . бл

j gиа

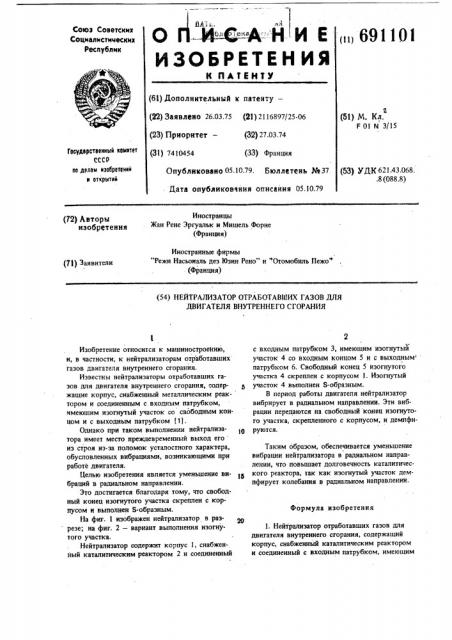

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

691101

К ПАТЕНТУ (61) ДополннтельныА к патенту— (22) Заявлено 26,03,75 (21) 2116897/25-06 (23) Приоритет — (32) 27.03.74 (51) N. Кл.

F 01 N 3/15

Государственный комитет

СССР оо делам изобретений и открытий (33) Франция (31) 7410454

Опубликовано 05.10.79. Бюллетень № 37

Дата опубликования описания 05.10.79 (53) УДК 621.43.068, .8 (088.8) Иностранцы

Жан Рене Эргуальк и Мишель Форне (Франция) (72) Авторы изобретения

Иностранные фирмы

"Режи Насьональ дез Юзин Рено" и "Отомобиль Пежо" (Франция) (71) Заявители (54) НЕЙТРАЛИЗАТОР ОТРАБОТАВШИХ ГАЗОВ ДЛЯ

ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ

Формула изобретения

Изобретение относится к машиностроению, и, в частности; к нейтрализаторам отработавших газов двигателя внутреннего сгорания.

Известны нейтрализаторы отработавших газов для двигателя внутреннего сгорания, содержащие корпус, снабженный металлическим реак- тором и соединенным с.входным патрубком, имеющим изогнутый участок со свободным концом и с выходным патрубком (1).

Однако при таком выполнении нейтрализатора имеет место преждевременный выход его из строя из-за поломок усталостного характера, обусловленных вибрациями, возникающими при работе двигателя.

Целью изобретения является уменьшение вибраций в радиальном направлении.

Это достигается благодаря тому, что свободный конец изогнутого участка скреплен с корпусом и выполнен S-образным.

На фиг. 1 изображен нейтрализатор в раз резе; на фиг. 2 — вариант выполнения изогнутого участка.

Нейтрализатор содержит корпус 1, снабженйый каталитическим реактором 2 и соединенный

2 с входным патрубком 3, имеющим изогнутый участок 4 со входным концом 5 и с выходным патрубком 6. Свободный конец 5 изогнутого участка 4 скреплен с корпусом 1. Изогнутый участок 4 выполнен S-образным.

В период работы двигателя нейтрализатор вибрирует в радиальном направлении. Эти вибрации передаются на свободный конец изогнутого участка, скрепленного с корпусом, и демпфируются.

Таким образом, обеспечивается уменьшение вибрации нейтрализатора в радиальном направлении, что повышает долговечность каталитического реактора, так как изогнутый участок демпфирует колебания в радиальном направлении.

1. Нейтрализатор отработавших газов для двигателя внутреннего сгорания, содержащий корпус, снабженный каталитическим реактором и соединенный с входным патрубком, имеющим

691)0I

Фиг. 1

Составитель О. Голованов

Редактор M. Васильева Техред С.Мигай Корректор О. Билак

Заказ 5825/58 Тираж 607 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

3 изогнутый участок со свободным концом н с выходным патрубком, отличающийся тем, что с целью уменьшения вибраций в радиальном направлении, свободный конец изогнутого участка скреплен с корпусом.

2. Нейтрализатор по п. 1, отличающийся тем, что изогнутый участок выполнен S-образным.

Источники информации, принятые во внимание при экспертизе

1, Патент Японии М 30056, кл, 51 О 51,1972.
