Способ регулирования процесса мокрой очистки газов

Способ регулирования процесса мокрой очистки газов

Иллюстрации

Показать все

Реферат



ЕЖ О» т:-, о- тс! . 4

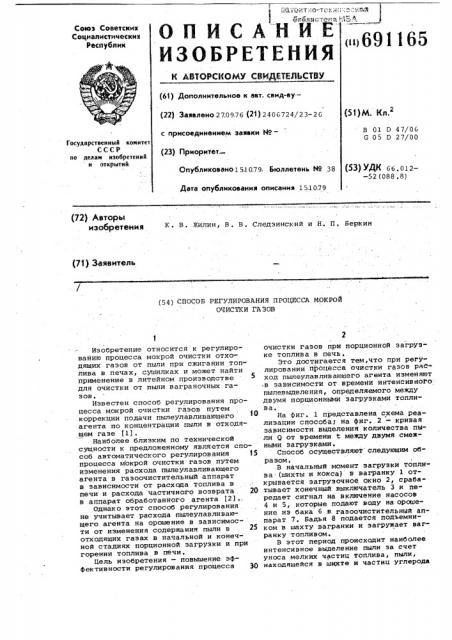

ОПИСАНИЁ

Союз Советских

Социалистических

Республик

< 691165

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву(22) Заявлено 270976 (21) 2406724/23-26 с присоединением заявки Ио— (23) Приоритет

Спубликоваио15.10.79. Бюллетень 1 4о 38

Дата опубликования описания 15.10.79 (51)М. Кл.2

В 01 D 47/06

G 05 D 27/00

Государственный комитет

СССР по делам изобретений и открытий (5Ç) УДК 66.012-52 (088.8) (72) Авторы изобретения

К. В. Жилин, В, В. Следзинский и Н. П, Беркин (71) Заявитель (54) СПОСОБ РЕГУЛИРОВАНИЯ ПРОЦЕССА МОКРОЯ

ОЧИС РКИ ГАЗОВ

Изобретение относится к регулированию процесса мокрой очистки отходящих газов от пыли при сжигании топлива в печах, сушилках и может найти применение в литейном производстве для очистки от пыли ваграночных газов.

Известен способ регулирования процесса мокрой очистки газов путем коррекции подачи пылеулавливающего агента по концентрации пыли в отходящем газе f.2).

Наиболее близким по технической сущности к предложенному является способ автоматического регулирования 15 процесса мокрой очистки газов путем изменения расхода пылеулавливающего агента в газоочистительный аппарат в зависимости от расхода топлива в печи и расхода частичного возврата 20 в аппарат обработанного агента (2)..

Однако этот способ регулирования не учитывает расхода пылеулавливающего агента на орошение в зависимости от изменения содержания пыли в 25 отходящих газах в начальной и конечной стадиях порционной загрузки и при горении топлива в печи.

Цель изобретения — повышение эффективности регулирования процесса 30

2 очистки газов при порционной загрузке топлива в печь.

Это достигается тем,что при регулировании процесса очистки газов расход пылеулавливающего агента изменяют в зависимости от времени интенсивного пылевыделения, определяемого между двумя порционными загрузками топлива.

На фиг. 2 представлена схема реализации способа; на фиг. 2 — кривая зависимости. выделения количества пыли Q от времени t между двумя смежными загрузками.

Способ осуществляют следующим образом.

В начальный момент загрузки топлива (шихты и кокса) в вагранку 1 открывается загрузочное окно 2, ñðà6àтывает конечный выключатель 3 и передает сигнал на включение насосов

4 и 5, которые подают воду на орошение из бака б в газоочистительный аппарат 7. Бадья 8 подается подъемником в шахту вагранки и загружает вагранку тОпливом.

В этот период происходит наиболее интенсивное выделение пыли эа счет уноса мелких частиц топлива, пыли, находящейся в шихте и частиц углерода

691165

Формула изобретения 2.2

Составитель Т. Чулкова

Редактор Ф. Серебрянский Техред O,Àíäðåéêî Корректор М. Шароеаи

Заказ 6090/3 Тираж 877 П одписное

IlBHHtIH Государственного комитета СССР по делам изобретений и открытий.

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. ужгород, ул. Проектная, 4 (сажи) . Очистка ваграночных газов

"Происходит за счет их орошения водой.

tlo мере выгорания топлива и уменьше ния количества пыли в отходящих газах отключается один из насосов 4 или

5, подача воды уменьшается. Сигнал на отключение насоса 4 или 5 поступает от реле времени, которое настраивается на время, соответствующее графику пылевыделения эа цикл между двумя загрузками. 10

Из графика следует, что в началь ный момент загрузки выделяется наибольшее количество пыли . В процессе горения порции топлива интенсивность выделения пыли уменьшается.

График v, соответственно, время интенсивного пылевыделения определяется в каждом отдельном случае в за"висимости от состава шихты и сорта топлива. График составляется при взятии отдельных проб на пылевыделение в течение цикла или визуально.

Использование предложенного способа автоматического регулирования процесса мокрой очистки газов позволяет наиболее эффективйо производить 25 очистку отходящих газов, экономить пылеулавливающий агент (воду) и уменьшать мощность шламоотделительных устройств. Это значительно повысит качество очистки отходящих ваграночных газов.

Способ регулирования процесса мокрой очистки газов путем изменения расхода пылеулавливающего агента на орошение, отличающийся тем, что,. с целью повышения эффективности регулирования процесса очистки газов при порционной загрузке топлива, расход пылеулавливающего агента на орошение изменяют в зависимости от времени интенсивного пылевыделения, определяемого между двумя порционными загрузками топлива.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 542538, кл. В 01 D 47/10, 1975.

2. Авторское свидетельство СССР

Р 428764, кл. В 01 D 47/06, 1972 (прототип) .
