Устройство для управления загрузкой материалов в расходные бункеры

Устройство для управления загрузкой материалов в расходные бункеры

Иллюстрации

Показать все

Реферат



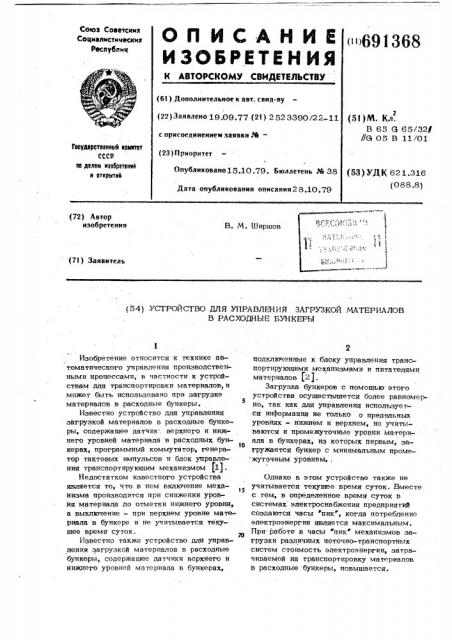

"., : с (772) Автор изобретения

В. М. Ширшов

i (1 (7I) Заявитель (54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ЗАГРУЗКОЙ ЛЯТЕРИАЛОВ

B РАСХОДНЫЕ БУНКЕРЫ

Изобретение относится к технике автоматического управления производственными процессами, в частности к устройствам для транспортировки материалов, и может быть использовано при загрузке материалов в расходные бункеры.

Известно устройство для управления загрузкой материалов в расходные бунке-. ры, содержащее датчик . верхнего и нижнего уровней материала в расходных бун10 керах, программный коммутатор, генератор тактовых импульсов и блок управления транспортирующим механизмом P).

Недостатком известного устройства является то что в нем включение меха1

15 низма производится при снижении уровня материала до отметки нижнего уровня, а выключение — при верхнем уровне материала в бункере и не учитывается текущее время суток.

Известно также устройство для управления загрузкой материалов в расходные бункеры, содержащее датчики верхнего и нижнего уровней материала в бункерах, подключенные к блоку управления транспортирующими механизмами и питателями материалов (2).

Загрузка бункеров с помощью этого устройства осуществляется более равномерно, так как для управления используется информация не только о предельных уровнях - нижнем и верхнем, но учитываются и промежуточные уровни материала в бункерах, из кот6рых первым, загружается бункер с минимальным проме жуточным уровнем..

Однако в этом устройстве также не учитывается текущее время суток. Вместе с тем, в определенное время суток в системах электроснабжения предприятий создаются часы "пик", когда потребление электроэнергии являе тся максимальным.

При работе в часы "пик" механизмов загрузки различных поточно-транспортных систем стоимость электроэнергии, затрачиваемой на транспортировку материалов

s расходные бункеры, повышается.

1368 4

69

Цель изобретения — снижение стоимости транспортировки загружаемых материалов путем перераспределения времени потребления электроэнергии, Указанная цель достигается тем, что устройство снабжено программным блоком учета максимума нагрузки в энергосистеме, задатчиками количества материала, определителями времени загрузки материалов, сумматором и датчиком контроля времени, "йр»йчем зедетчики количества материала подключены к определителям времени загрузки материалов, выходы которых через сумматор подключены к одному из входов программного блоке учета максимума нагрузки в энергосистеме, к другому входу которого подключен датчик контроля времейи, а с его выходом соединен блок управления транспортирующими механизмаМи и пнтателями ме териалов.

На чертеже показана функциональная схема устройства.

Устройство содержит блок 1 управления транспортирующими механизмами и пи тателями материалов, программный блок

2 учета максимуме" нагрузки в энергосистеме, задетчики 3 количества матери-ала, расходуемого"в часы "пик» электрс потребления, определители времени 4 загрузки Материалов, сумматор 5, датчики -6"верхнего и 7 нижнего уровней мате"- риала:в расходных бункерах 8 (колйчес во буйкеров может быть любым, три = принято в качестве примера), датчик 9 контроля времени. На чертеже показана система загрузки, содержаЫая В "качест- ве транспортирующих механизмов . тракспортеры 10 с электродвигателями 11 и пускрвыми аппаратами 12, IIHTBTBJIkl 13 материалов с электродвигателями 14 и пусковыми елператами 15, ре спределитель материала 16 с затворами 17," приводом 18 и пусковым аппаратом 19.

Система загрузки может быть иной, что не имеет принципиальйого значения для

ablIEoлнения устройства управления согласно изобретению. Выходы задатчиков 3 подключены к определителям времени 4, соединенными своими выходами с соот ветствующими входами сумматора 5.

Выход сумматоре 5 подключен к одному из входов программного блока 2, к друI гому входу которого подключен выход датчика 9 контроля времени, а выход блока 2 соединен с блоком 1. К входам блока 1 подключены также датчики 6, 7 верхних и нижних уровней материалов и расходных бункерах 8, Конкретное выполнение элементов устройства может быть различным. Зедетчики

3 могут быть выполне п в виде резисторkII,Ix декадных делителей напряжения с переключателями, снимаемый сигнал с которых будет пропорционален количеству задаваемого материала. Определители времени в этом случае выполняются в виде умножителей на постоянный коэффициент, в качестве сумматора может быть использован любой стандартный сумматор с не обходимыми параметрами. Датчик 9 может быть выполнен в вида счетчика элект рических импульсов, получающего минутные импульсы от системы общезаводской или городской электрочасофикации, а при их отсутствии снабжается собственным генератором импульсов. Блок 2 выполняется в виде преобразователя напряжение—

20 число импульсов и релейных элементов.

Ра бота е т ус трой с тв о следующим образом.

В нормальном" режиме загрузки дат l IIXII yPOaIM 6, 7. KOHTP OIIH Pyle материалов в бункерах 8. При снижении с .. уров ня материала в каком-либо из бункеров 8 до отметки нижнего уровня блок 1 подает команду на соответствук>"шйе пусковые аппараты 12, 15, 19 двигателей 11, 14, 18 транспортеров 10, йитателей 13 и затворов 17. Механизмы загрузки вклюЧаются и материал поступа-, ет в расходййй бункер 8. При достижении

35 материалом верхнего уровня в бункере 8 блок 1 выйеет команду на остановку сначала питателя 13, а после выдержки времени —.. HB остановку всех других мехенизмов. Перед "началом работы устройства

4„на задатчиках 3 устанавливается количество матерйеле, рйсходуемого из соответствующего бункере за время, в течение которого потребление электроэнергии в энергосистеме максимально, т. а. за время "пик". Это количество материала устанавливается опытным путем. Сигналы с задатчике 3 поступают на определители времени 4, где умножаются на коэффициент, пропорциональный времени транспортировки материале от питателя до бункера, которое определяется также опытным путем. В результате на выходе каждого из определителей времени 4 имеется сигнал, например напряжение, пропорциональное необходимому времени загрузки денного материала в количестве, достаточном для ведения технологического процесса в течение времени пик" без загрузки расходного бункере. Эти сигналы

691368 суммируются сумматором 5» B в программном блоке 2 преобразуются в число импульсов, пропорпиональное общему времени загрузки материалов во все бункеры в количестве, необходимом для работы в ча- s сы пик . Импульсы запоминаются в блоке 2 и переносятся в счетчик датчика 9.

Емкость счетчика выбирается исходя из того, чтобы переполнение его импульсами, поступающими от сети часофикапии (минутные импульсы), произошло в момент, когда до наступления времени пик" остается отрезок времени, определенный количеством импульсов, поступивших с блока 2.

Таким образом, датчик 9 работает в реальном масштабе времени и при нас туппении момента, когда до начала времени

"пик" потребления электроэнергии в системе остается время, необходимое для.

20 загрузки "страховым" колйчеством мате-" риала, вырабатывает сигнал, поступающий через программный блок 2 в блок 1 управления механизмами. В результате в

25 бункера поступает необходимое количество материала, устраняется загрузка их в часы "пик" потребления электроэнергии, что ведет к снижению стоимости транспортировки материалов, а также создает зо возможности устранения дефидита электроэнергии в часы ее максимальйого потребления.

Формула изобретения

Устройство для управления загрузкой . материалов в расходные бункеры, содер-.

35 жащее датчики верхнего и нижнего уров ней материала в бункерах, подключенные к блоку управления транспортирующими механизмами и питателями материалов, о т л и ч а ю m е е с я тем, что, с пелью снижения стоимости транспортировки загружаемых материалов путем перераспределения времени потребления электроэнергии, оно снабжено программным блоком учета максимума нагрузки в энергосистеме, задатчиками количества

I материала, определителями времени загрузки материалов, сумматором и датчиком контроля времени, причем задатчики количества материала подключены к определителям времени загрузки, выходы которых подключены через сумматор к одному из входов"программного блока учета максимума нагрузки в энергосистеме, к другому входу которого подключен датчик контроля времени, а с его выходом соединен блок управления транспортирующими механизмами и питателями материалов.—

Источники информапии, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

34 326544, кл. G 05 В ll/01, -В 65 Я 65/32, 1969.

2. Авторское свидетельство СССР

M 546849, кл. (3 05 В 11/00, В 65 (3 65/32, 1974 (прототип).
